1
Приложение

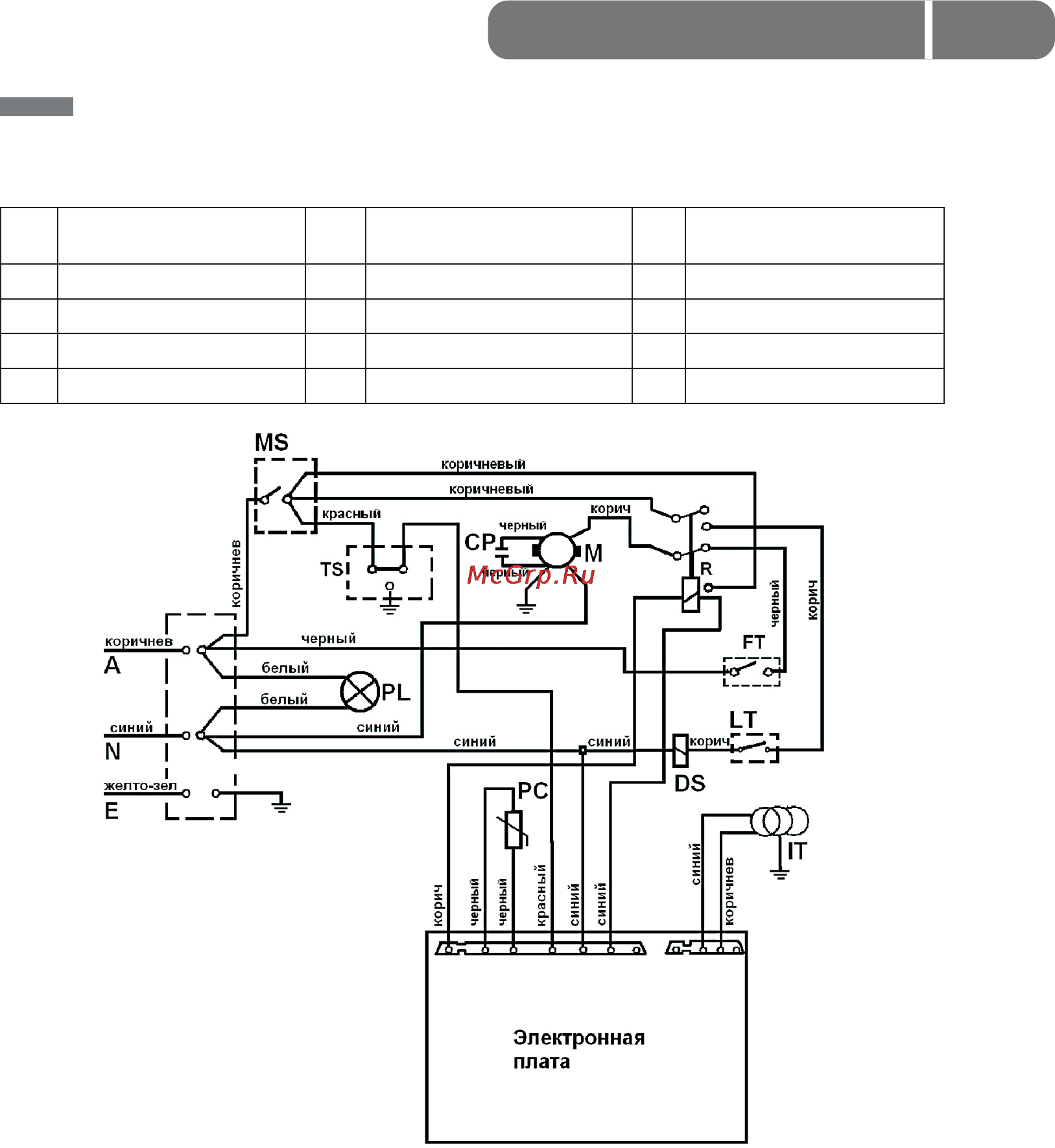

Электрическая схема принципиальная
Приложение
A Фаза IT Трансформатор 0% TS Разъем для выносного
термостата
N Ноль LT Термостат 200°С R Реле
Е Земля PL Контрольная лампочка CP Конденсатор
DS Соленоид МS Выключатель М Мотор
FT Термостат 0°С PC Фотодатчик
