Действие 2. Подключение кабелей к IP-камере

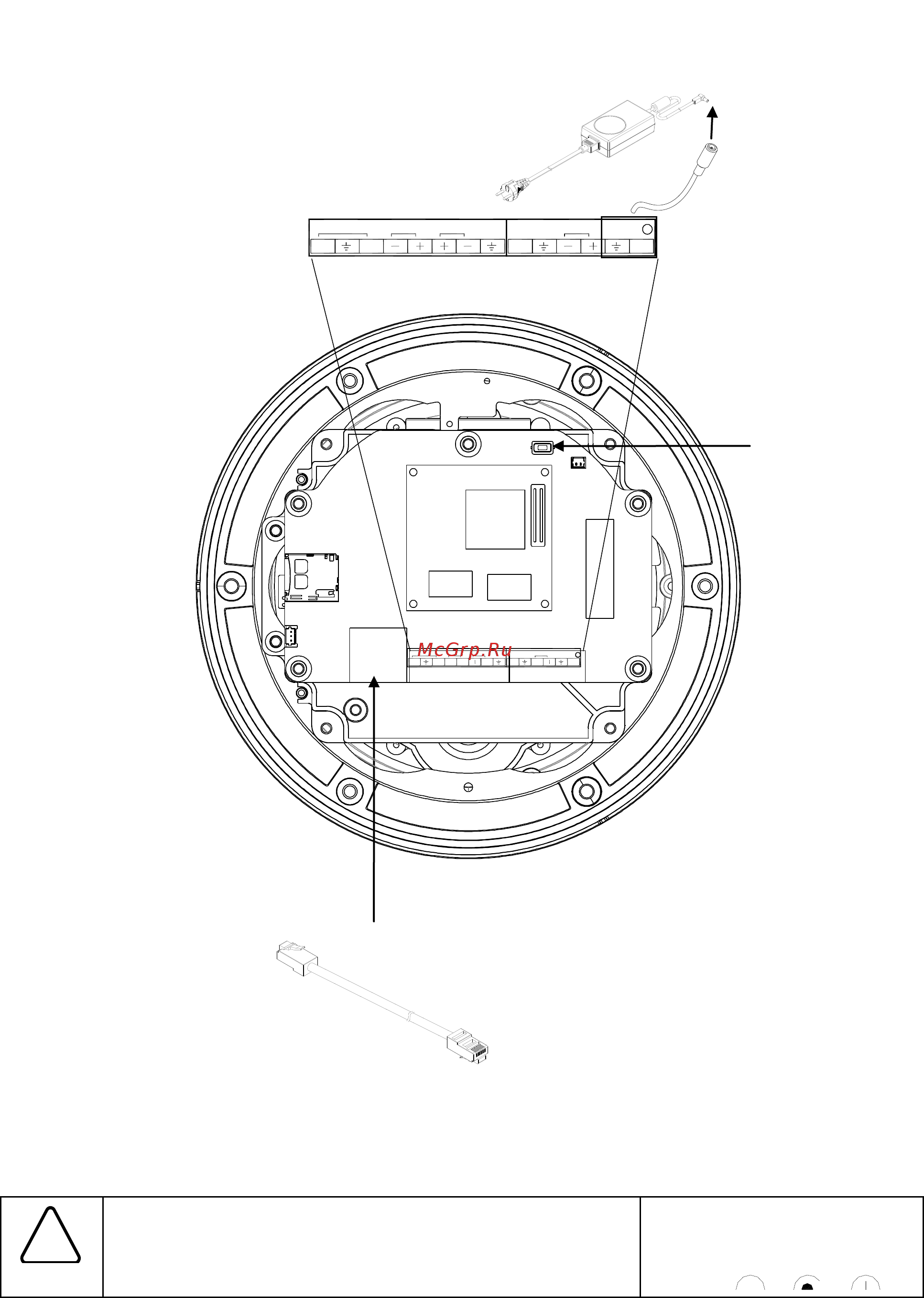

Подключите все кабели к камере. Правильное расположение разъемов приводится на следующем

рисунке.

Кабель LAN

* Представленные в Руководстве

модели камер и их внешний вид

могут изменяться без уведомления.

Out

AUDIO

DO RS-485

12VVout

Out

AUDIO

DO RS-485

12V

Vout

Убедитесь в соблюдении полярности. Неверное

подключение может привести к неисправной

работе или повреждению IP-камеры.

Caution

Разъем для подключения адаптера

источника питания (12В

пост.тока)

12В пост. тока

Кнопка "Сброс"

Внимание
