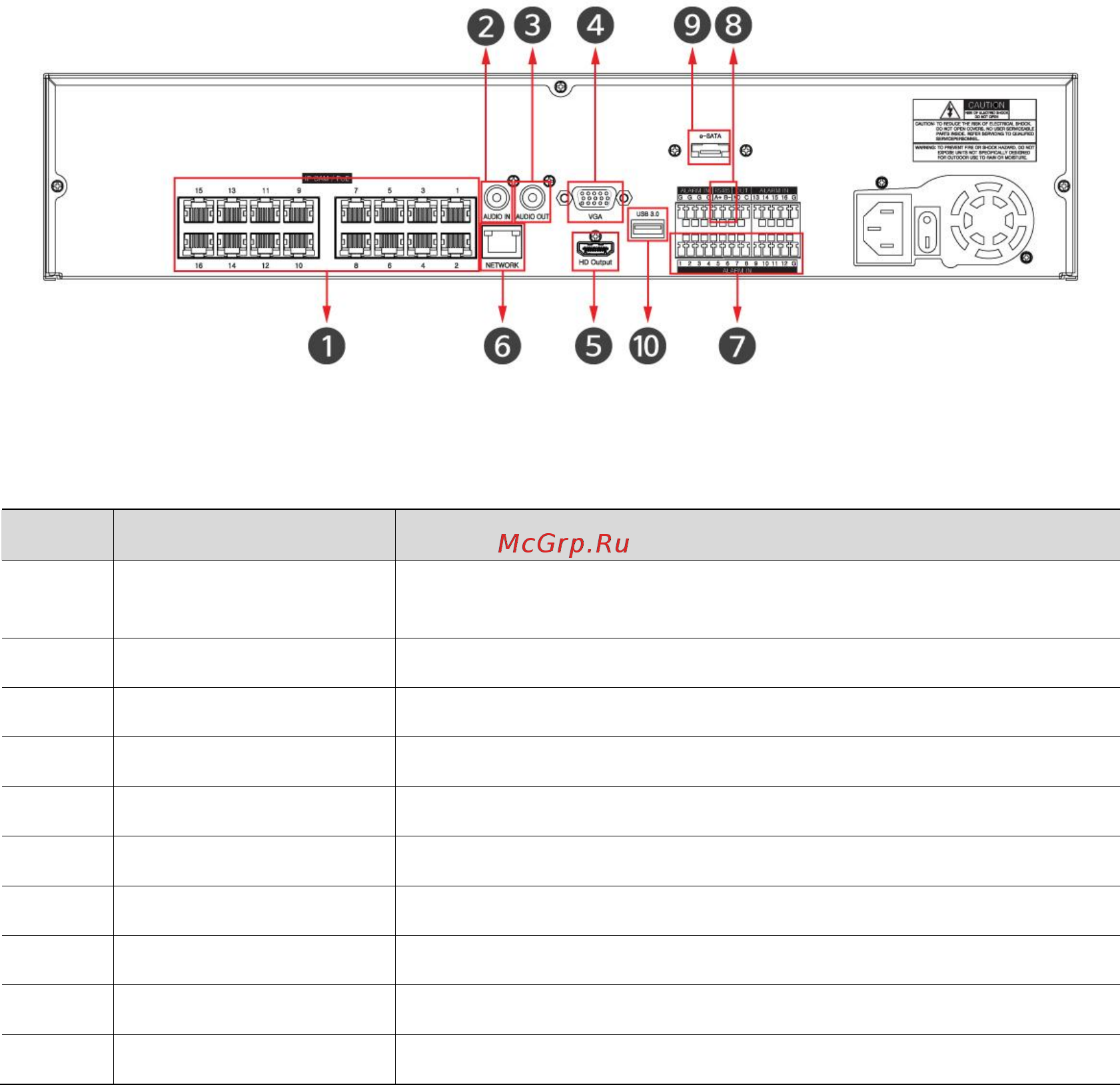

Рис. 1-2 Описание и разъемы задней панели 16-канального и 32-канального NVR
Таблица 1-3 Описание и назначение элементов задней панели 16-канального и 32-
канального NVR
№ п/п
Название
Назначение
1
IP-камеры c PoE
Разъемы для приема сигнала с IP-камеры с поддержкой
питания по сети Ethernet PoE стандарта IEEE802.3af
2
Аудиовход
Разъем аудиовхода
3
Аудиовыход
Разъем аудиовыхода
4
VGA
Разъем видеовыхода VGA
5
Выход HD
Разъем видеовыхода HD монитора
6
Сеть
Подключение к сети
7
Вход/выход тревоги
Колодка для подключения входов/выходов тревог
8
RS485
Разъем для подключения к сети стандарта RS-485
9
e-SATA
Разъем подключения накопителя e-SATA
10
USB 3.0
Разъем USB 3.0 для резервного копирования данных
