Liebherr CBN 3913-20 [6/16] Ввод в работу

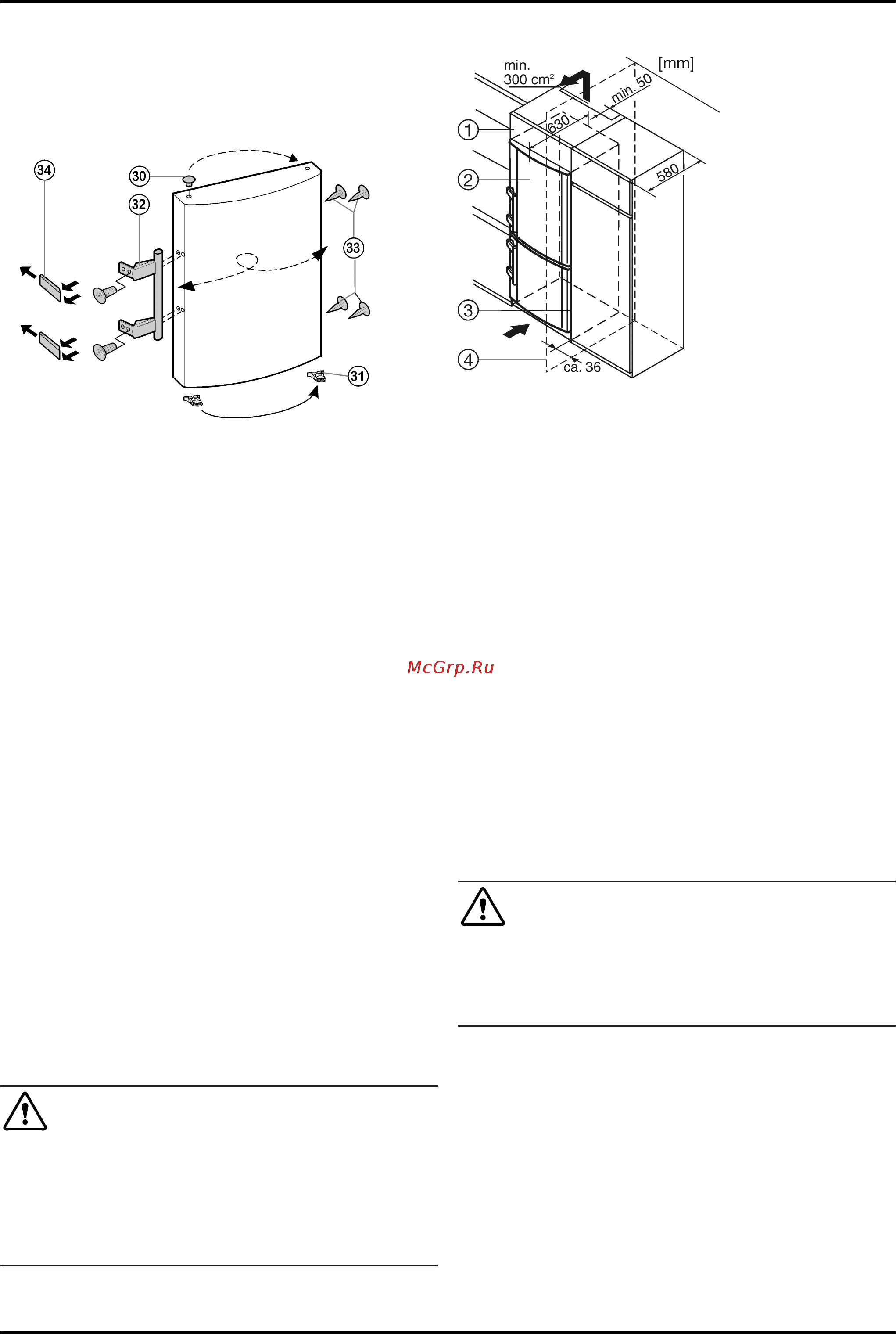

4.1.5 Перестановка ручек

Выведите из фиксатора верхней дверцы пружинный

зажим

Fig. 8 (31)

и переставьте его на новую сторону

шарнира.

Извлеките пробки

Fig. 8 (30)

из опорных втулок дверцы и

переставьте.

Fig. 8

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 8 (32)

, пробку

Fig. 8 (33)

и прижимные

пластины

Fig. 8 (34)

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.6 Монтаж нижней двери

Установите нижнюю дверцу сверху на нижний опорный

палец

Fig. 6 (22)

Закройте дверь.

Снова наденьте пластмассовый колпачок

Fig. 5 (10)

на

средний опорный кронштейн

Fig. 5 (13)

Вставьте средний опорный палец

Fig. 5 (11)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 5 (13)

в нижнюю дверцу.

4.1.7 Монтаж верхней двери

Установите верхнюю дверцу на средний опорный палец

Fig. 5 (11)

Установите верхний опорный кронштейн

Fig. 4 (3)

на

новой стороне шарнира и защелкните в дверце.

Прикрутите верхний опорный кронштейн (с моментом

4 Нм)(2 шт. Torx 25)

Fig. 4 (4)

. При необходимости проде-

лайте отверстия или используйте аккумуляторную

отвертку.

Наденьте и защёлкните крышку

Fig. 4 (1)

и крышку

Fig. 4 (2)

на противоположной стороне снаружи.

4.1.8 Выравнивание дверей

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 6 (23)

и среднем опорном кронштейне

Fig. 5 (13)

параллельно корпусу устройства. Для этого выкрутите

средний винт на нижнем опорном кронштейне

Fig. 6 (23)

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Прикрутите опорные подставки 4 Нм.

Проверить все болты и при необходимости подтянуть.

4.2 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной

обстановки. Чтобы уравнять устройство

Fig. 9 (2)

по высоте

с кухонной стенкой, можно установить над устройством

соответствующий дополнительный шкафчик

Fig. 9 (1)

При комбинировании с обычными кухонными шкафами

(глубина макс. 580 мм) устройство можно установить непос-

редственно рядом с кухонным шкафом

Fig. 9 (3)

. Дверца

устройства выступает по сторонам на 34 мм и по центру

устройства на 50 мм относительно передней стенки кухон-

ного шкафа. Поэтому ее можно свободно открывать и

закрывать.

Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

ционный канал глубиной не менее 50 мм по всей ширине

этого шкафчика.

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

Если устройство установлено на шарнирах у стены

Fig. 9 (4)

, то расстояние между устройством и стеной

должно быть не менее 36 мм. Настолько выступает ручка

при открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадле-

жащей транспортировки!

Перевозите устройство в упаковке.

Перевозите устройство в стоячем положении.

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.

Пол на месте установки должен быть горизонтальным и

ровным.

Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и

другими аналогичными приборами.

Устройство всегда следует устанавливать непосред-

ственно у стены.

Не устанавливайте устройство без помощника.
