РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КЛАВИАТУРЫ STT-3X

2.1.4 Система с несколькими клавиатурами

Camera 17~12( 15)Camera 1~16

1 AUX OUTPUT

4 ALARM INPUT

Tx-(DOME1 -)

Tx+(DOME1+)

VIDEO

TXB

AC-

AC+

TXA

RXB

RXA

TXB TXA RXB RXA

FGND AC- AC+

4 ALARM INPUT

1 AUX OUTPUT

SW1

AWG # 24

BNC

AC 24V

POWER POWER

AC 24V AC 24V

POWER

1ST MAIN MONITOR 2ND MAIN MONITORSPOT MONITOR

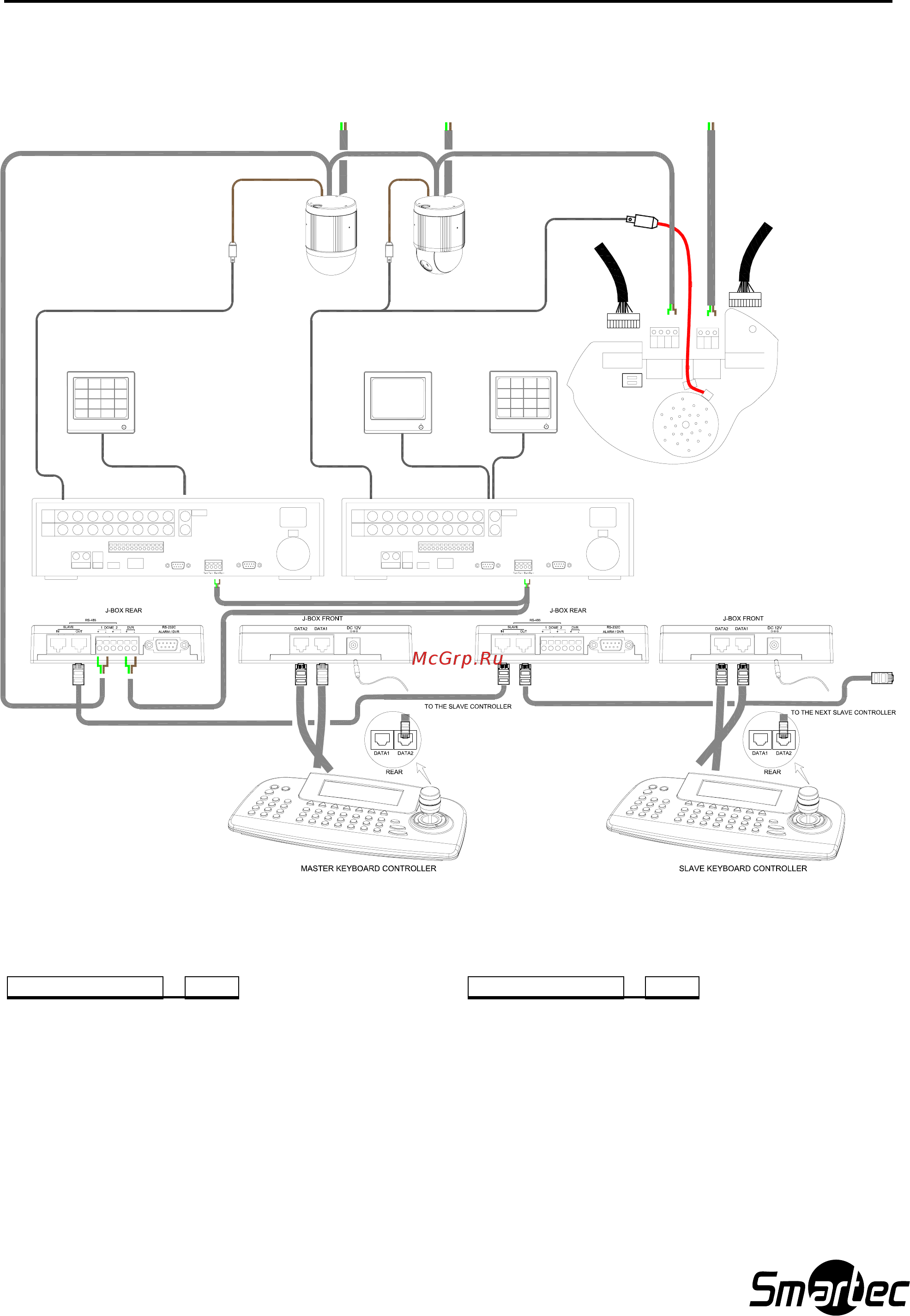

Рисунок 5 – Два цифровых видеорегистратора с подчиненной клавиатурой.

Настройка главной клавиатуры

Смена регистра + Меню Î «Порт» (Port) Î

«Подчиненный» (Slave)

МЕНЮ НАСТРОЙКИ ПОДЧИНЕННОГО

УСТРОЙСТВА

Устройство (Device): Клавиатура (Controller)

Скорость передачи (Baud Rate): 9600 бит/с

Настройка подчиненной клавиатуры

Смена регистра + Меню Î «Сети»

(Networks)

СЕТИ

Идентификационный номер подчиненного

устройства (Slave ID):1 --- настройка (ID

setup)

Скорость передачи (Baud Rate): 9600 бит/с
