РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КЛАВИАТУРЫ STT-3X
2.2 СОГЛАСОВАНИЕ И НАСТРОЙКА
МИКРОПЕРЕКЛЮЧАТЕЛЕЙ
Для первого и последнего устройства в системе (купольной камеры и клавиатуры)
требуется согласование линии связи путем настройки микропереключателя. Без
правильного согласования возможны ошибки при передаче сигнала управления.
Суммарное кабельное расстояние линии связи не должно превышать 1,2 км.

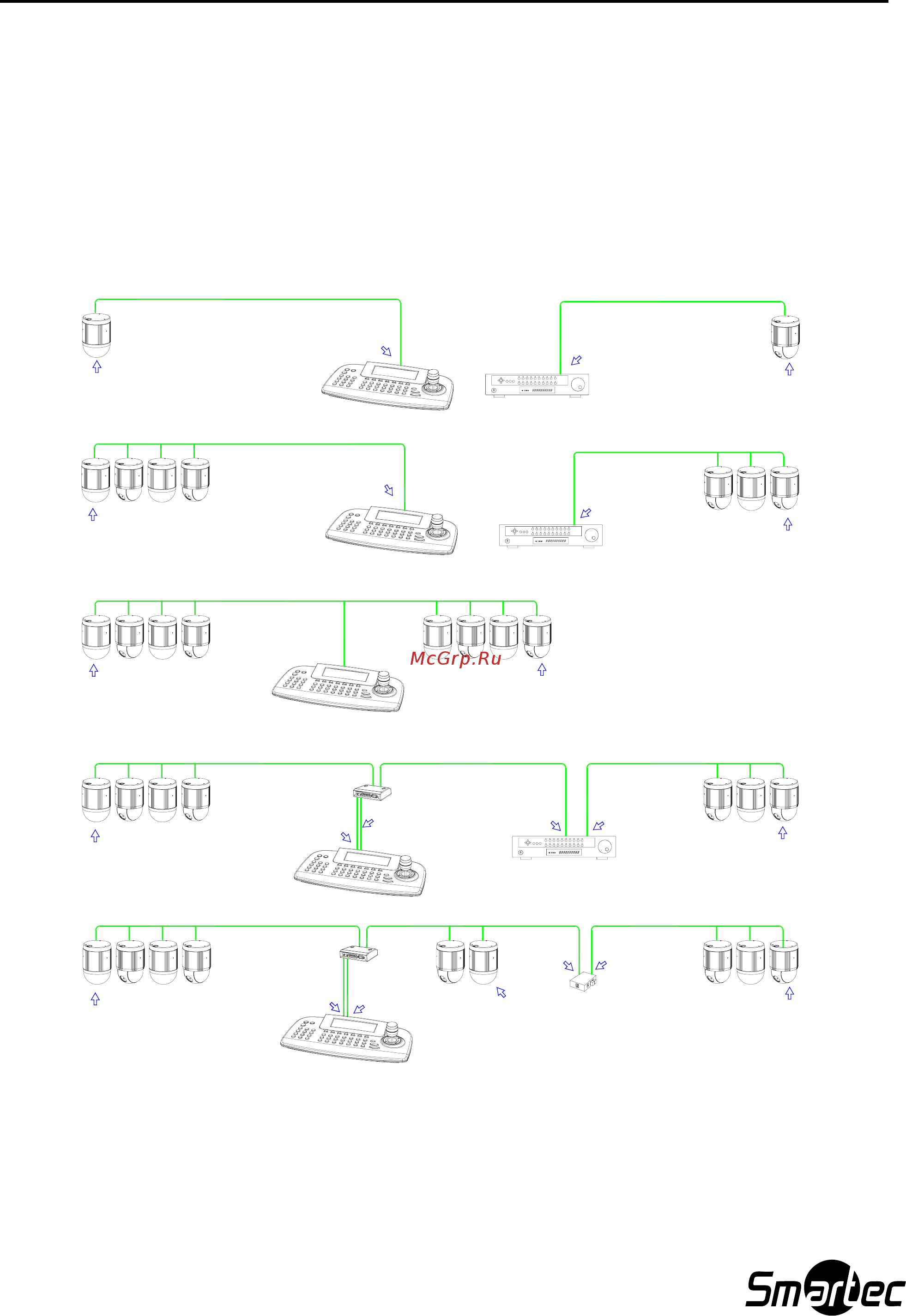

Информация о настройке согласования купольной камеры и клавиатуры приводится на
Рисунке 7.
TERMINATION ON
Repeater
SW1:Termination ON SW1:Termination ON
DVR Termination ON
SW1:Termination ON
DVR Termination ON
SW1:Termination ON
SW1:Termination ON
SW1:Termination ON
SW1:Termination ON
SW1:Termination ON
S1:DOme1 port Termination On
DVR Termination ON
DVR Termination ON
S1:Dome1 port Termination On
S1:Dome1 port Termination On
SW1:Termination ON
SW1:Termination ON
S1:DOme1 port Termination On
S4:DVR port Termination On
S
3:D
o
m
e
2 T
e
r
m
i
nati
o
n
O
N
SW1:Termination ON
TERMINATION ON
Рисунок 6 – Базовая монтажная схема.
12
