РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КЛАВИАТУРЫ STT-3X

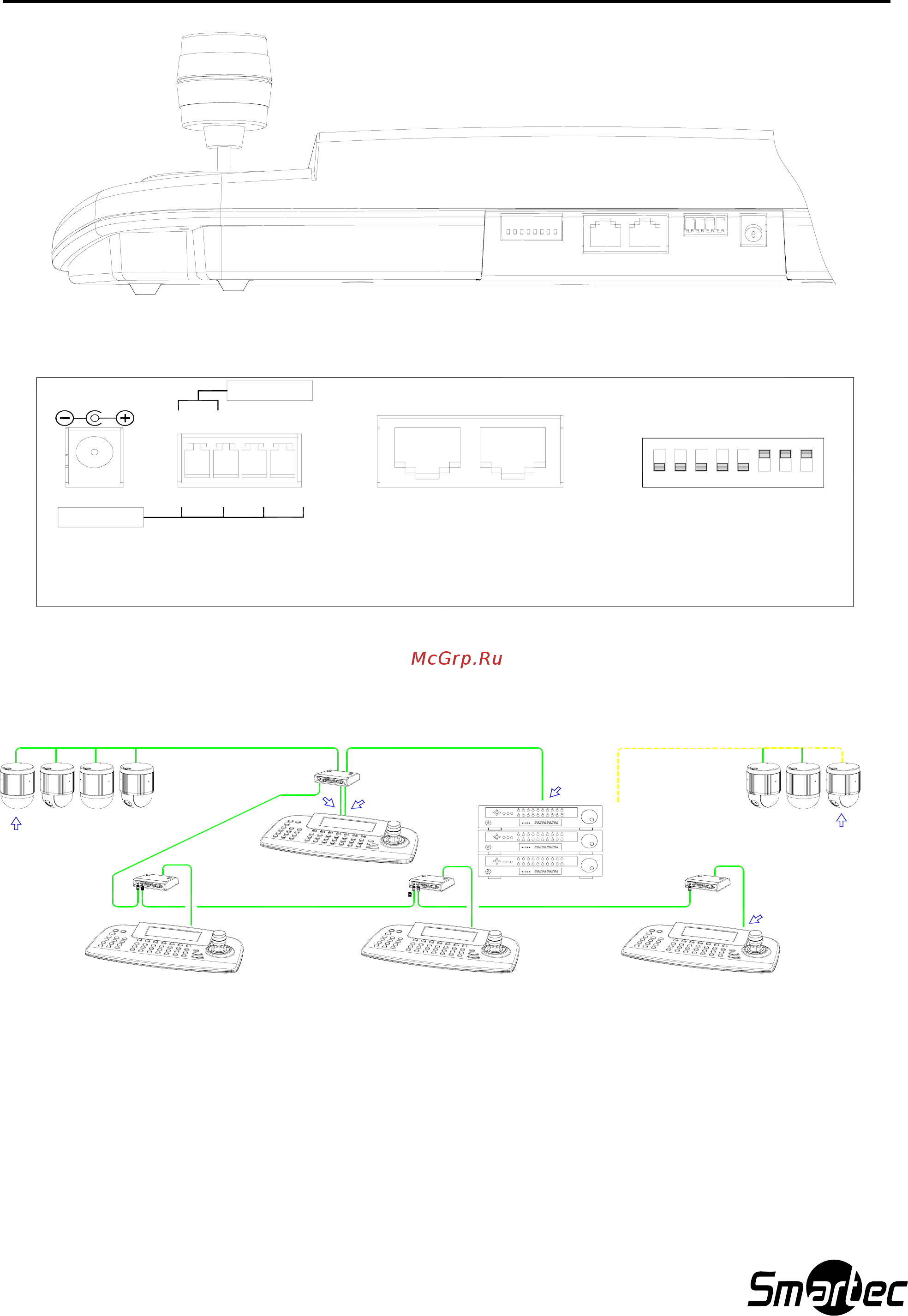

Рисунок 7 – Вид клавиатуры сзади.
S5:SLAVE PORT TERMINATION
S6:RESERVED
S7:RESERVED
S8:OFF-MASTER / ON-SLAVE
ON
OFF
S1 S2 S3 S4 S5 S6 S7 S8
DATA1 DATA2
S4:DVR PORT TERMINATION
S3:DOME2 PORT TERMINATION
S2:RS-422Tx TERMINATION
S1:RS-422Rx & RS-485 TERMINATION
Tx+Tx-
RS-485
RS-422
DC 12V
Rx+ Rx- Tx+ Tx-
Рисунок 8 – Микропереключатели настройки согласования и идентификационного номера.
13
S4:DVR Port Termination ON
DATA1
DATA1
IN
OUT
S5:Slave port termination ON
Last DVR
DVR2
DVR1
DVR Termination ON
S8:Slave mode ON S8:Slave mode ON S8:Slave mode ON
SW1:Termination ON
S1:Dome1 Port Termination ON
SW1:Termination ON
Рисунок 9 – Согласование подчиненного контроллера.
