ST-PR150EM

Инструкция по установке считывателя ST-PR150EM

Порядок установки

• Выберите подходящее место для установки.

• Приложите считыватель к монтажной поверхности и выполните разметку для сверловки.

• Просверлите 4 отверстия под крепёжные винты и 1 отверстие под кабель.

• Проложите кабель от считывателя до контроллера.

• Выполните подключение считывателя в соответствие с цветовой маркировкой.

Рекомендуется использовать линейный источник питания.

• Закрепите считыватель на монтажной поверхности с помощью винтов.

• Включите питание оборудования и проверьте работоспособность считывателя.

Примечание

Монтирование считывателя непосредственно на металлическую поверхность значительно снижает

расстояние срабатывания. Рекомендуется вынесение считывателя от металлической поверхности на

расстояние не менее 5 сантиметров. На расстояние срабатывания так же могут влиять различные

источники помех.

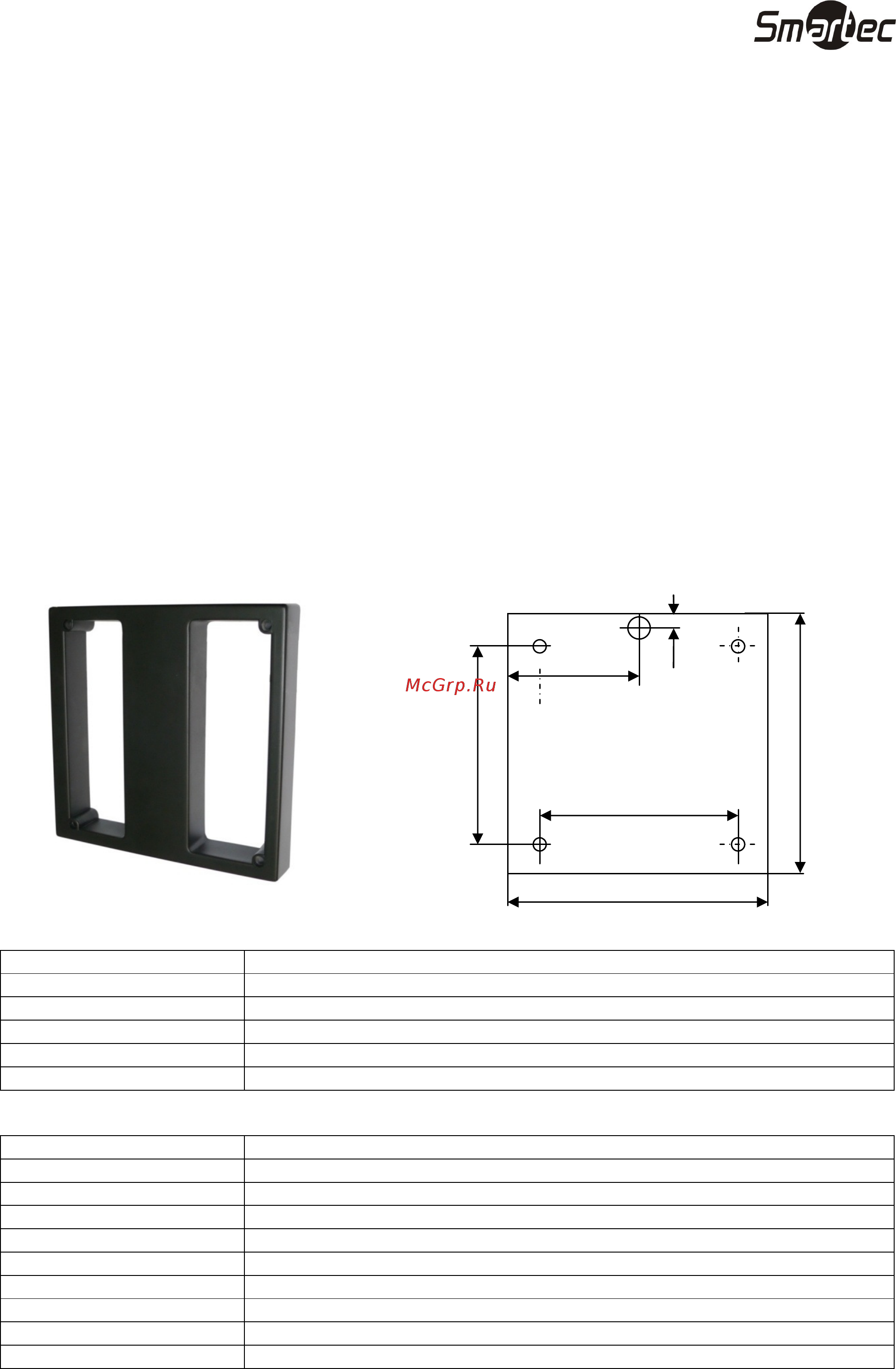

Внешний вид

Монтажный чертёж

Подключение

Красный: +12 В

Черный: Земля

Зеленый: D0 (Wiegand)

Белый: D1 (Wiegand)

Синий: СИД

Желтый: Зуммер

Спецификация

Считыватель: EM, 125 кГц

Расстояние считывания: 40-70 см (до 70 см только при использовании карт ST-PC011EM)

Интерфейс: Виганд выход

Питание: 12В (DC)

Потребляемый ток: 100 мА

Рабочая температура: от -30 ⁰C до 60 ⁰C

Рабочая влажность: 5% – 95 %

Вес: 1,8 кг

Размеры: 240x235x35 мм

Информация для заказа: ST-PR150EM : Интерфейс Виганд 26

198мм

235мм

240мм

7мм

197мм

120мм
