ST-PR040MF
Инструкция по установке считывателя ST-PR040MF
Порядок установки
Снимите заднюю крышку, используя прилагаемый ключ.
Приложите основание считывателя к поверхности и выполните разметку.
Просверлите 4 отверстия под крепёжные винты и 1 отверстие для кабеля.
Используя шурупы, закрепите основание на стене.
Подключите считыватель в соответствии с цветовой маркировкой и уложите кабель.
Закрепите считыватель на основании.
Включите питание и проверьте работоспособность считывателя.

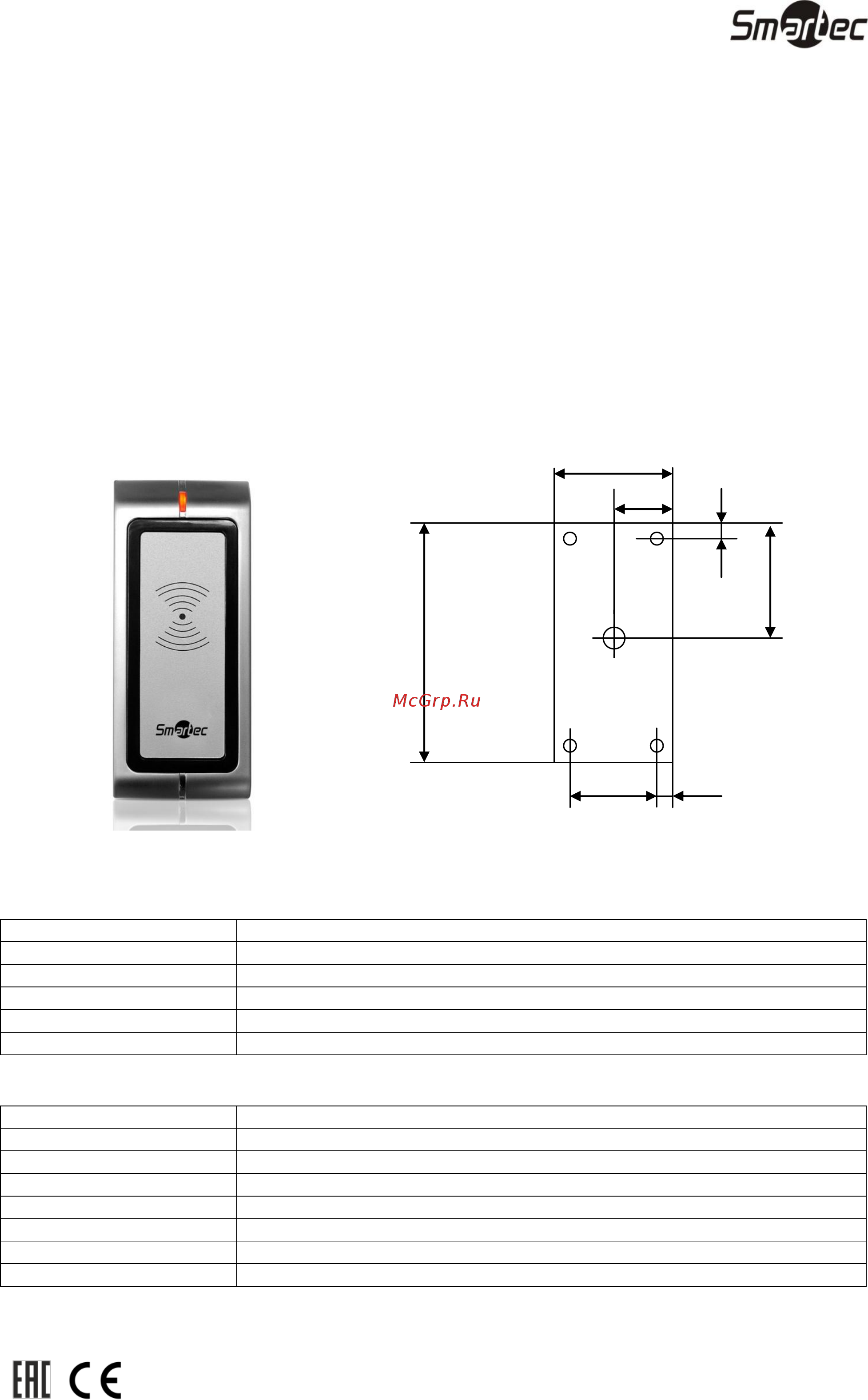

Внешний вид
Монтажный чертёж
Подключение
Красный:
+12 В
Черный:
Земля
Зеленый:
D0 (Wiegand)
Белый:
D1 (Wiegand)
Коричневый:
Зеленый СИД
Желтый:
Зуммер
Спецификация
Считыватель:
MIFARE, 13.56 MГц
Расстояние считывания:
3 - 6 см
Интерфейс:
выход Виганд 34
Питание:
10-14В (DC)
Потребляемый ток:
40 мА
Рабочая температура:
от -40 ⁰C до 60 ⁰C
Рабочая влажность:
10% – 99 %
Размеры:
134x58x26 мм
67мм
17мм
134 мм
58мм
40мм
29мм
9мм
