СЕРИИ ST-DC001 (002, 003, 004) и ST- DC036
1
Левосторонняя дверь Правосторонняя дверь
Регулировка
скоростей
Регулировка
скоростей
Винт регулировки тормоза
открывания
Поверните
рычаг
Поверните
рычаг
Инструкция по установке дверных доводчиков
ST-DC001 (002, 003, 004) и ST-DC036

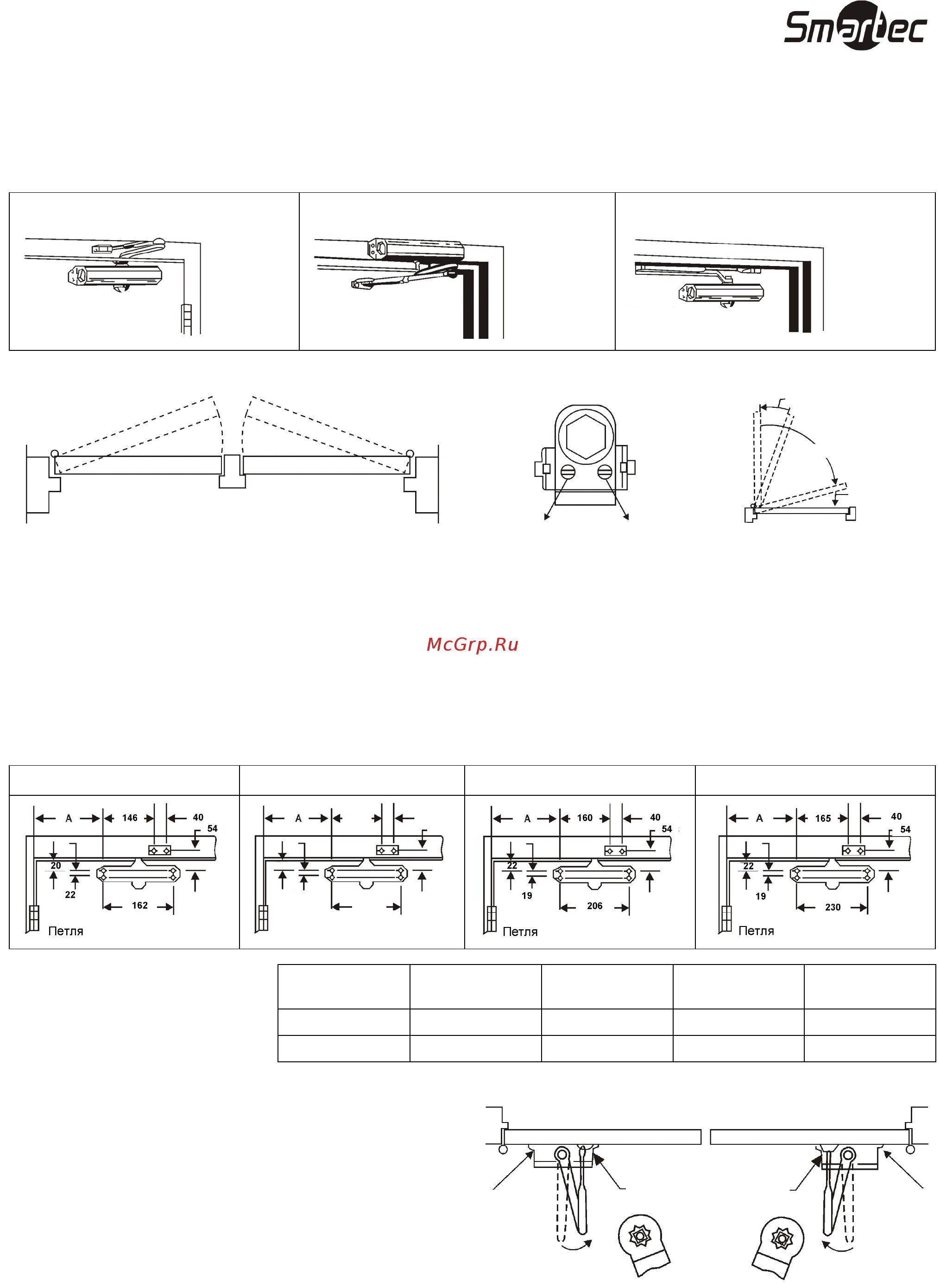

Способы монтажа
Стандартный монтаж
Доводчик с наружной стороны
Монтаж на дверную коробку
Доводчик с внутренней стороны
Монтаж с
параллельной тягой
Доводчик с внутренней стороны
Правая
дверь
Правая
дверь
Левая
дверь
Определение типа двери Регулировка скоростей закрывания и доводки
ПРАВОСТОРОННЯЯ ДВЕРЬ ЛЕВОСТОРОННЯЯ ДВЕРЬ
Наружная сторонаНаружная сторона
Внутренняя сторона
Внутренняя сторна
Клапан
Регулировки
ДОВОДКИ
Клапан
Регулировки
ЗАКРЫВАНИЯ
Тормоз Открывания
Скорость Доводки
Скорость Закрывания
Регулировка
Примечание: Углы ЗАКРЫВАНИЯ и ДОВОДКИ настраиваются двумя независимыми регулировочными клапанами. Сначала установите
скорость “ЗАКЫВАНИЯ” и только потом скорость ДОВОДКИ. Регулировка скорости ЗАКРЫВАНИЯ и ДОВОДКИ выполняется с помощью винтов
в соответствии с рисунком выше.
• При вращении винтов по часовой стрелке скорость уменьшается.
• При вращении винтов против часовой стрелки скорость увеличивается.
ПРЕДУПРЕЖДЕНИЕ: Запрещается вращать винты клапанов против часовой стрелки более чем на два(2) оборота. Данное действие приведет к
выпадению винтов и утечке рабочей жидкости, что в свою очередь приведет к неработоспособности устройства.
Стандартный монтаж
ST-DC001 ST-DC002 ST-DC003 ST-DC-004, ST-DC036
146
40
54
19
22
Петля
168
Инструкции по установке
1. Выберите угол раскрывания двери и определите размер А из
таблицы, приведенной выше. Отметьте четыре(4) отверстия
для доводчика на двери и два(2) отверстия для крепления тяги
на дверной коробке.
2. Просверлите отверстия в двери и дверной коробке.
3. Закрепите кронштейн тяги на дверной коробке с помощью
самонарезающих винтов из комплекта.
4. Закрепите доводчик на двери, используя самонарезающие
винты из комплекта. Клапаны регулировки скоростей должны
быть направлены к петлям.
5. Установите рычаг на штифт корпуса доводчика
перпендикулярно двери и закрепите его.
6. Проверните рычаг и отрегулируйте длину тяги так, чтобы она была перпендикулярно относительно двери.
7. Оденьте декоративный колпачок на штифт.
8. Отрегулируйте скорости закрывания и доводки в соответствии с инструкциями на первой странице.
Угол раскрывания
двери
ST-DC001
Размер А
ST-DC002
Размер А
ST-DC003
Размер А
ST-DC004, ST-DC036
Размер А
До 120 град. 95.3 110 120 110
До 180 град 65 65 80 80
•
Размеры в миллиметрах
• На рисунке левосторонняя дверь
• Для правосторонней двери
рисунок отображается зеркально
•
Рисунок изображен не в масштабе
