СЕРИИ ST-DC001 (002, 003, 004) и ST- DC036
2

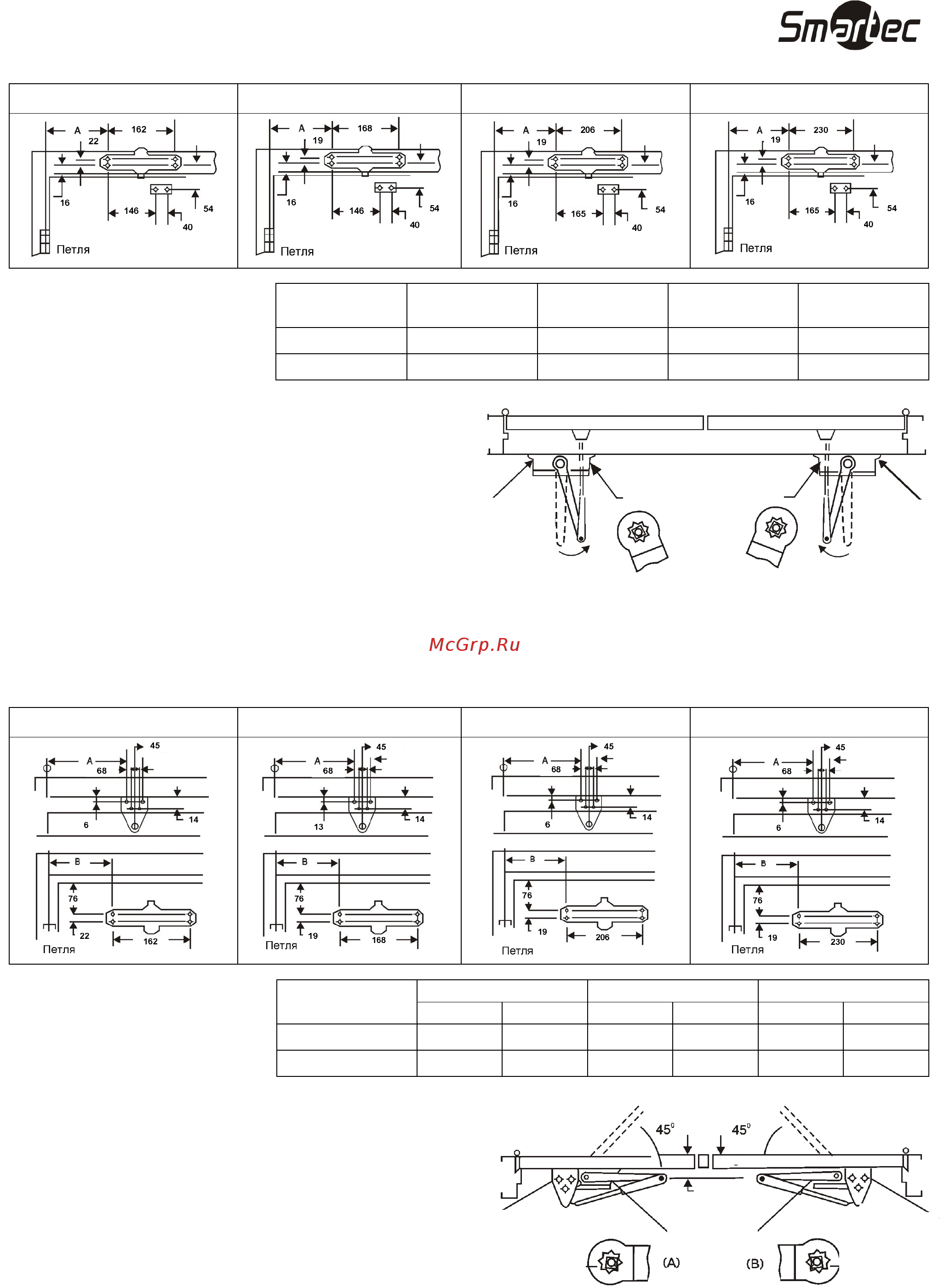

Монтаж на дверную коробку
ST-DC001 ST-DC002 ST-DC003 ST-DC-004, ST-DC036
Инструкции по установке
1. Выберите угол раскрывания двери и определите размер А из
таблицы, приведенной выше. Отметьте четыре(4) отверстия для
доводчика на дверной коробке и два(2) отверстия для
крепления тяги на двери.
2. Просверлите отверстия в двери и дверной коробке.
3. Закрепите кронштейн тяги на двери с помощью
самонарезающих винтов из комплекта.
4. Закрепите доводчик на дверной коробке, используя
самонарезающие винты из комплекта. Клапаны регулировки
скоростей должны быть направлены к петлям.
5. Установите рычаг на штифт корпуса доводчика перпендикулярно двери и закрепите его.
6. Проверните рычаг и отрегулируйте длину тяги так, чтобы тяга была перпендикулярно относительно двери.
7. Оденьте декоративный колпачок на штифт.
9. Отрегулируйте скорости закрывания и доводки в соответствии с инструкциями на первой странице.
Монтаж с параллельной тягой
ST-DC001 ST-DC002 ST-DC003 ST-DC-004, ST-DC036
Инструкции по установке
1. Выберите угол раскрывания двери и определите размер А и В из
таблицы, приведенной выше. Отметьте четыре(4) отверстия для
доводчика на двери и два(2) отверстия для крепления тяги на
дверной коробке.
2. Просверлите отверстия в двери и дверной коробке.
3. Закрепите кронштейн тяги на дверной коробке с помощью
самонарезающих винтов из комплекта.
4. Закрепите доводчик на двери, используя самонарезающие
винты из комплекта. Клапаны регулировки скоростей должны
быть направлены от петель.
5. С помощью ключа отведите штифт доводчика на 45 градусов в сторону дверных петель. Удерживая штифт в таком положении, наденьте
рычаг на штифт как показано на рисунке и закрепите его с помощью винта с шайбой.
6. Отрегулируйте длину тяги рычага и прикрепите его к кронштейну.
7. Оденьте декоративный колпачок на штифт.
8. Отрегулируйте скорости закрывания и доводки в соответствии с инструкциями на первой странице.
Угол раскрывания
двери
ST-DC001
Размер А
ST-DC002
Размер А
ST-DC003
Размер А
ST-DC004, ST-DC036
Размер А
До 120 град. 110 110 130 130
До 180 град 80 80 100 100
Угол раскрывания
двери
ST-DC001, ST-DC002 ST-DC003 ST-DC004, ST-DC036
Размер А
Размер
B
Размер А
Размер
B
Размер А
Размер
До 120 град. 150 120 200 170 200 150
До 180 град 120 90 170 140 170 120
•
Размеры в миллиметрах
• На рисунке правосторонняя дверь
• Для левосторонней двери рисунок
отображается зеркально
•
•
Размеры в миллиметрах
• На рисунке правосторонняя дверь
• Для левосторонней двери рисунок
отображается зеркально
•
Левосторонняя дверьПравосторонняя дверь
Регулировка
скоростей
Поверните
рычаг
Винт регулировки тормоза
открывания
Регулировка
скоростей
Поверните
рычаг
38
Правосторонняя дверь
Левосторонняя дверь
Регулировка
скоростей
Винт
регулировки
тормоза
открывания
Винт
регулировки
тормоза
открывания
