ST-SC140MK
4

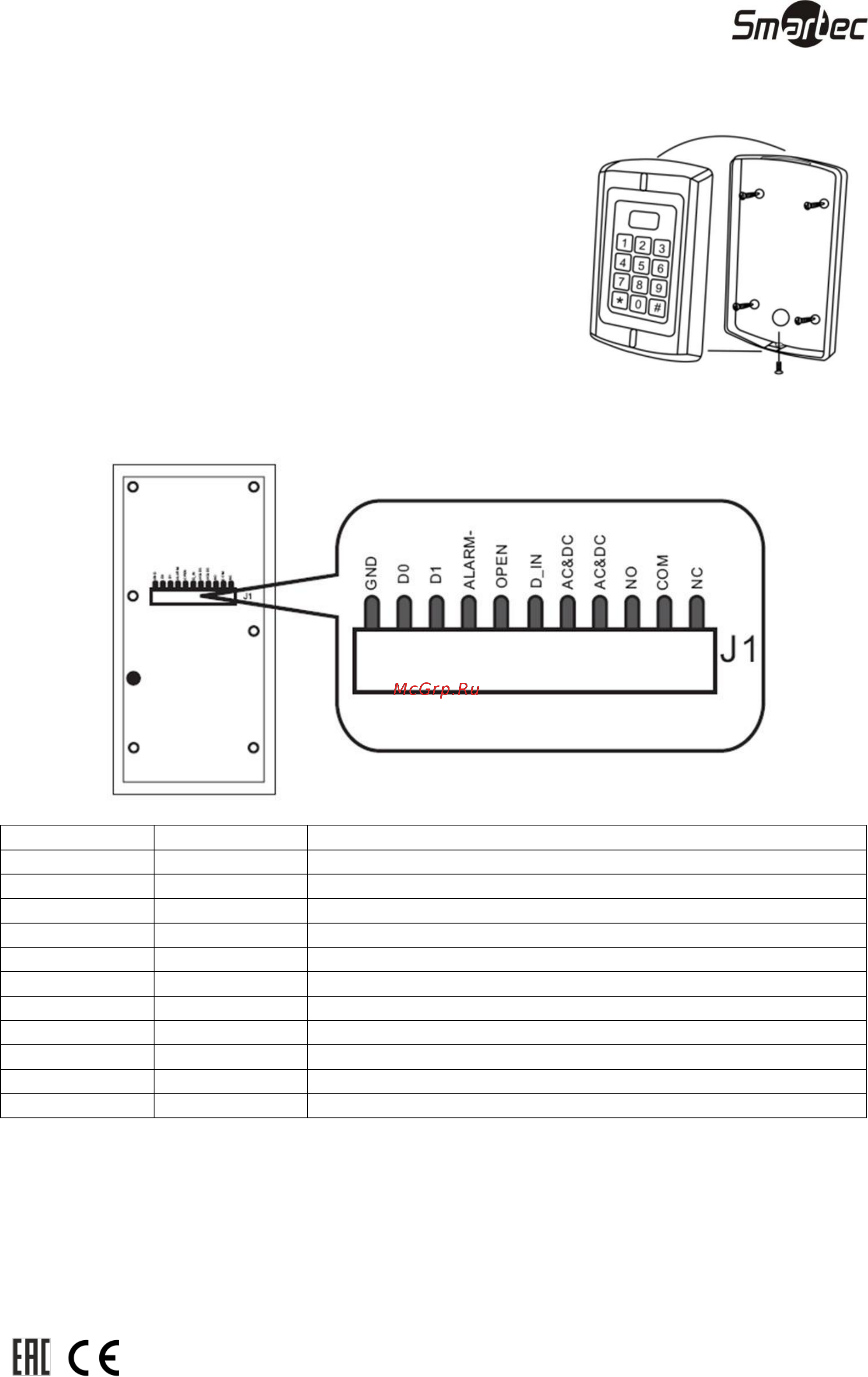

Установка
1 Снимите заднюю крышку, используя прилагаемый
ключ
2 Просверлите 4 отверстия в месте установки под крепеж
и дополнительное отверстие под кабель
3 Используя шурупы, закрепите заднюю панель на стене
4 Подключите и уложите кабель
5 Зафиксируйте считыватель на задней панели
Подключение
Назначение контактов
Название
Цвет
Назначение
NC
Оранжевый
НЗ релейный выход управления замком
COM
Фиолетовый
Общий контакт релейного выхода управления замком
NO
Синий
НР релейный выход управления замком
AC&DC+
Красный
12-24 В (DC) или 12-18 В (AC)
AC&DC-
Черный
12-24 В (DC) или 12-18 В (AC)
D_IN
Коричневый
Датчик положения двери
OPEN
Желтый
Кнопка выхода
ALARM-
Серый
Тревожный выход
D1
Белый
D1 - Виганд вход/выход
D0
Зеленый
D0 - Виганд вход/выход
GND
Розовый
Земля
