СЕРИЯ ST-TS100

Монтаж

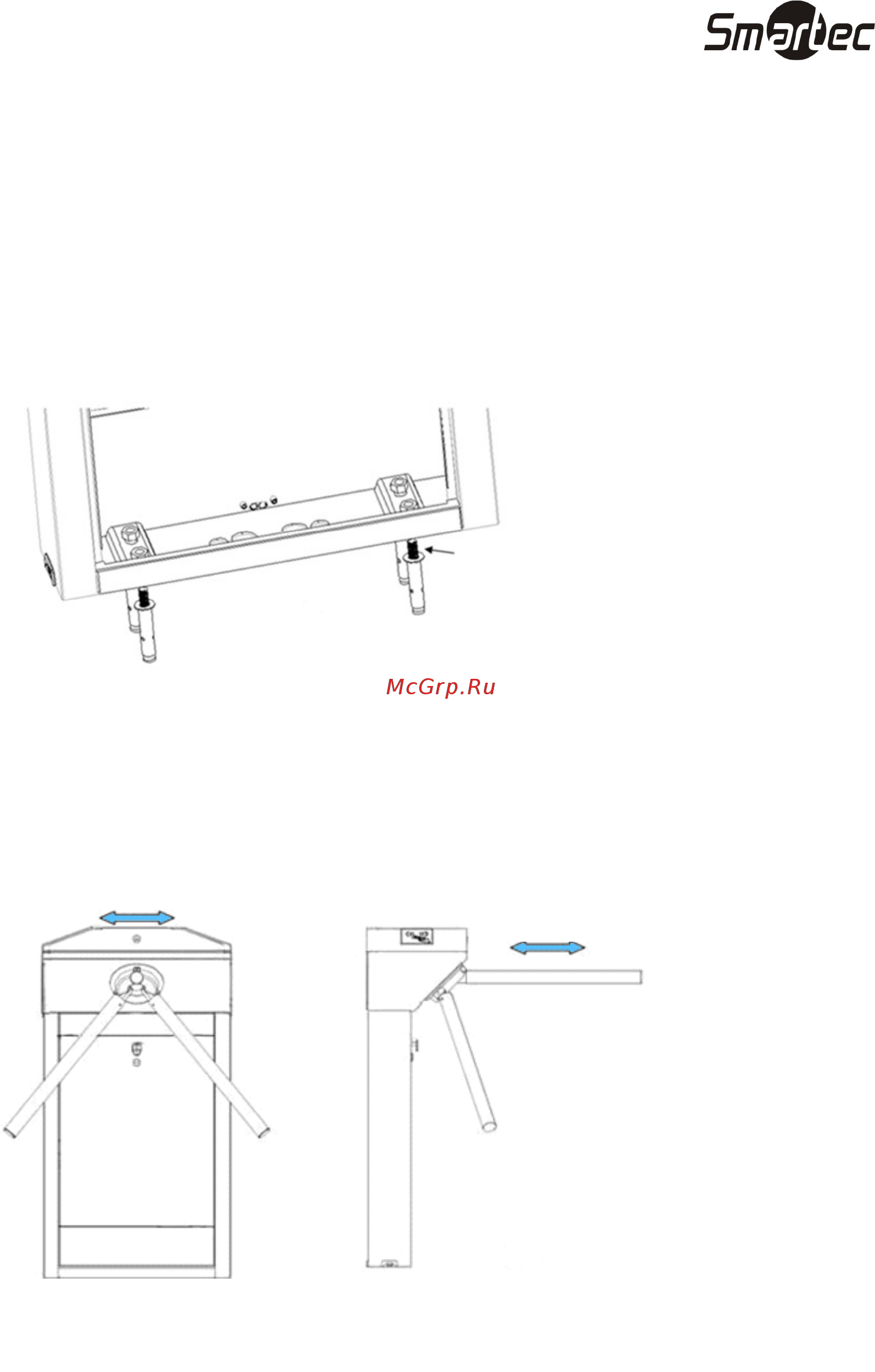

1. Просверлите отверстия в соответствии со схемой на рисунке 9.

2. Расположите корректно монтажную пластину и используйте фиксирующий клей для поверхности и

резьбы анкерных болтов. Установите четыре анкерных болта для фиксации монтажной пластины.

Используйте горизонтальный уровень для проверки правильности установки монтажной

пластины. При необходимости используйте прокладки для выравнивания монтажной пластины.

Все четыре анкерных болта должны быть установлены правильно, в соответствии с рисунком 10.

3. Установите турникет на монтажную пластину и затяните винты. Используйте фиксирующий клей и

прокладки с винтами для регулировки наклона турникета. Турникет должен быть установлен ровно

(Рисунок 11).

Рисунок

Installation levelness

Рисунок

Используйте клей для

фиксации винтов

Уровень
