ST-CL210M
2

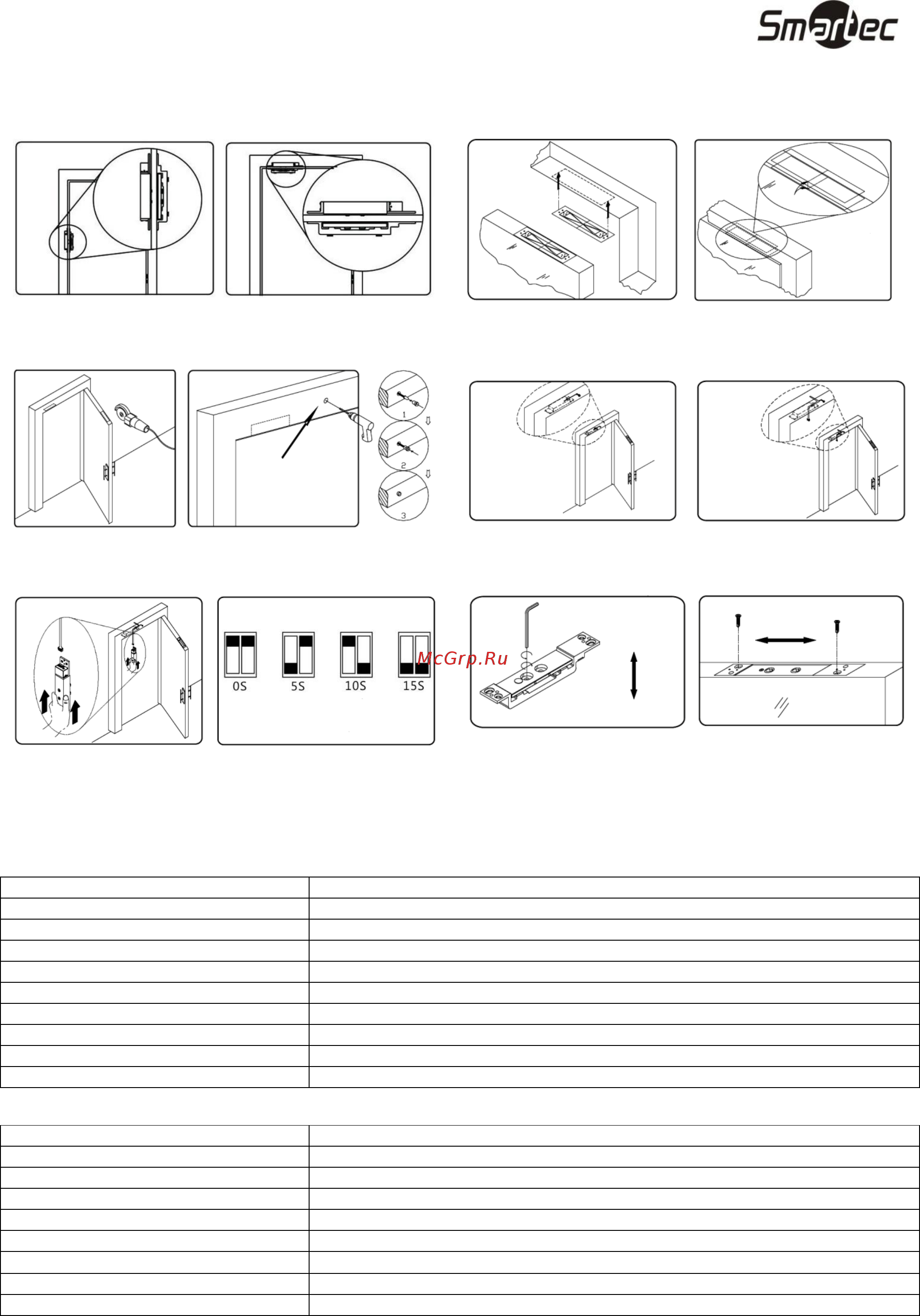

Шаг 1. Выберите место установки. Замок может быть
смонтирован на верхней или боковой стороне двери.
Шаг 2. Выровняйте и закрепите шаблоны.
Шаг 3. Просверлите отверстия согласно шаблону и
сделайте отверстие для индикатора.
Шаг 4. Установите индикатор и подключите его к замку.
Шаг 5. Подключите замок, задайте время задержки и
зафиксируйте замок и якорь.
Шаг 6. Проверьте правильность работы замка и
отрегулируйте положение якоря.
Примечание.
Если переключатель для управления замком не располагается в разрыве цепи непосредственно после узла
выпрямления питания и электромагнитным замком, то потребуется больше времени на разблокировку замка.
Подключение
Цвет
Назначение
Черный
Земля (GND)
Красный
Питание +12В
Фиолетовый
Выход СИД состояния
Оранжевый
Выход СИД состояния
Зеленый
Датчик положения двери – НЗ контакт
Белый
Датчик положения двери – Общий контакт
Коричневый
Датчик положения замка – НЗ контакт
Серый
Датчик положения замка – Общий контакт
Синий
Датчик положения замка – НР контакт
Технические параметры
Параметры
Значение
Рабочий зазор
3 мм
Время задержки:
0 - 5 с - 10 с - 15 с
Выход мониторинга:
НЗ, НР, ОБЩ
Напряжение питания:
12 В (DC)
Потребляемый ток:
при активации 850 мА, при удержании 400 мА
Рабочая температура:
от -30 до +55 С
Рабочая влажность:
10% - 90%
Габариты:
Замок: 182 х 30 х 25 мм, Якорь: 182 х 30 х 24 мм
