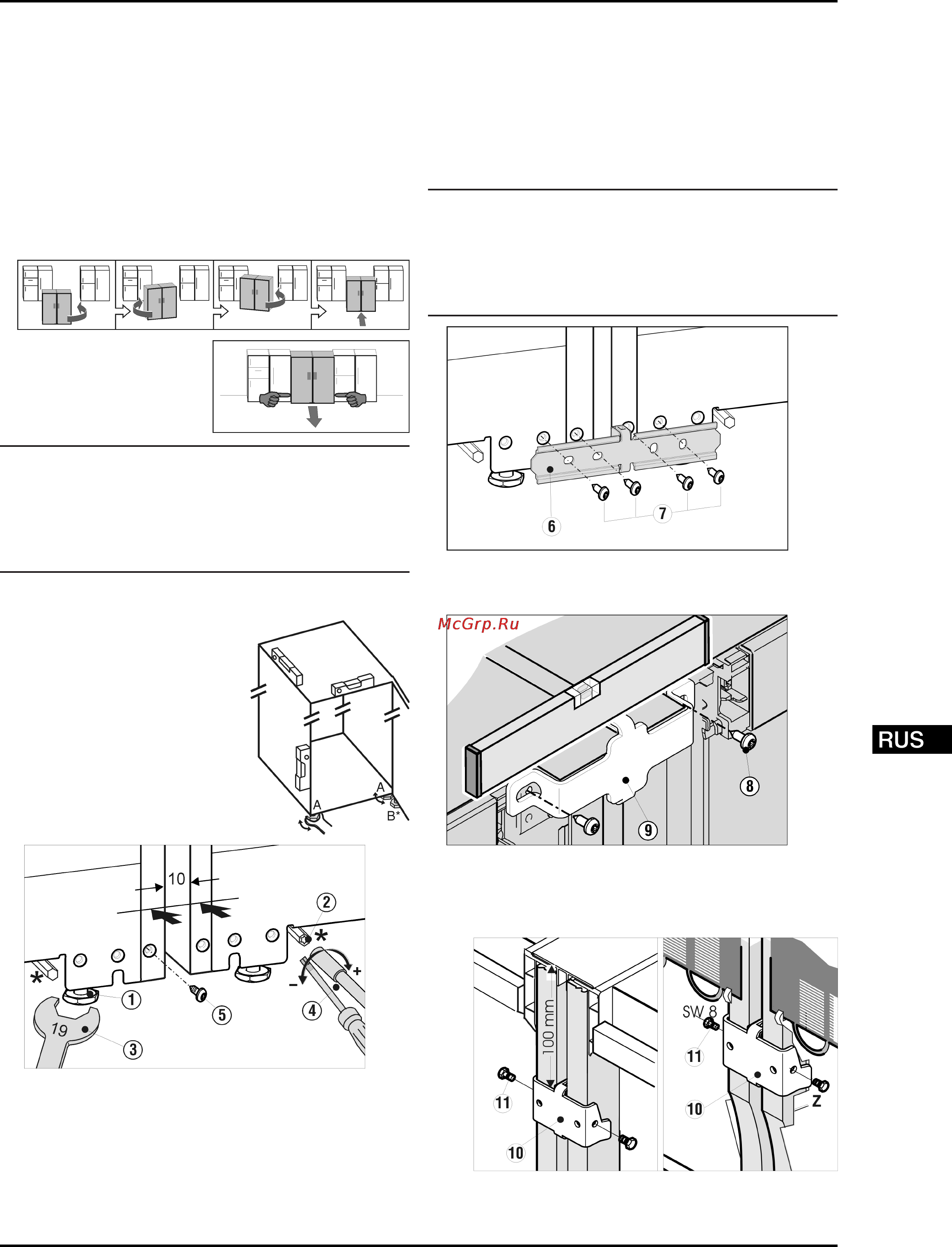

Liebherr SBSesf 7212-22 [3/40] Монтаж бок о бок

Гаечный ключ на 8

Вилочный ключ на 19 (входит в комплект поставки)

Торцевой ключ на 2 (входит в комплект поставки)*

Указания по перемещению комбинации:

Перед сборкой установите устройства как можно

ближе к конечному месту расположения.

При перемещении всегда берите устройства за

внешние передние углы. Ни в коем случае не прижи-

майте коленом боковые стенки или дверцу.

Комбинацию легче всего перемещать по диагонали,

передвигая поочередно левый и правый угол.

Когда комбинация будет находиться непосредственно

перед нишей, задвиньте ее по прямой линии.

Если понадобится извлечь

комбинацию из ниши,

схватите ее в нижней

трети и потяните вперед.

ВНИМАНИЕ

Опасность повреждения при перемещении комбинации

SBS!

Собранная комбинация SBS отличается большим весом.

При неправильном перемещении на устройстве могут

появиться вмятины.

Соблюдайте указания по перемещению (см. выше).

Снимите всю защитную пленку с внешней стороны

устройства.

Полностью вкрутите регули-

руемую опору B* спереди на

обоих устройствах.

Каждое устройство по-

отдельности выровняйте с

помощью уровня.

Fig. 3

Если ваше устройство оснащено предварительно смон-

тированным винтом

Fig. 3 (5)

: перед началом монтажа

SBS выкрутите винт.

Сдвиньте оба устройства так, чтобы они находились на

расстоянии 10 мм друг от друга, а передние их части

находились на одной линии.

Задние установочные ножки в исходном состоянии полно-

стью вкручены, задняя часть устройства находится в

самом низком положении. Для подъема необходимо пово-

рачивать юстировочные оси по часовой стрелке.

Выровняйте устройства с помощью передних регулиро-

вочных опор

Fig. 3 (1)

(вилочным ключом на 19

Fig. 3 (3)

), а также юстировочных осей

Fig. 3 (2)

задних

регулировочных опор* (насадкой на отвертку или

отверткой Torx® 25

Fig. 3 (4)

). Для точного выравни-

вания используйте уровень.

Указание

Верхние поверхности устройств должны находиться на

одинаковой высоте и в одинаковом положении. Только

в этом случае можно обеспечить безукоризненную

посадку крышек.

Комбинацию устройств разрешается перемещать лишь

после прочной установки всех крепёжных уголков.

Fig. 4

Сведите устройства вместе или повторно выровняйте

их и при помощи винтов

Fig. 4 (7)

из комплекта прочно

прикрутите крепежный уголок

Fig. 4 (6)

Fig. 5

Сведите устройства вместе или повторно выровняйте

их и в это время с передней стороны, сверху прикру-

тите винтами

Fig. 5 (8)

большой крепежный уголок

Fig. 5 (9)

. При необходимости проделайте отверстия или

используйте аккумуляторную отвертку.

Fig. 6

С обратной стороны сверху и снизу следует установить

широкие крепежные уголки

Fig. 6 (10)

Монтаж "бок о бок"
