Инструкция по быстрому запуску LTV NSF-2724 390
10
Последовательность монтажа
1. Прикрутите винтами крепления на боковые панели коммутатора, как показано
на Рис. 3.4.

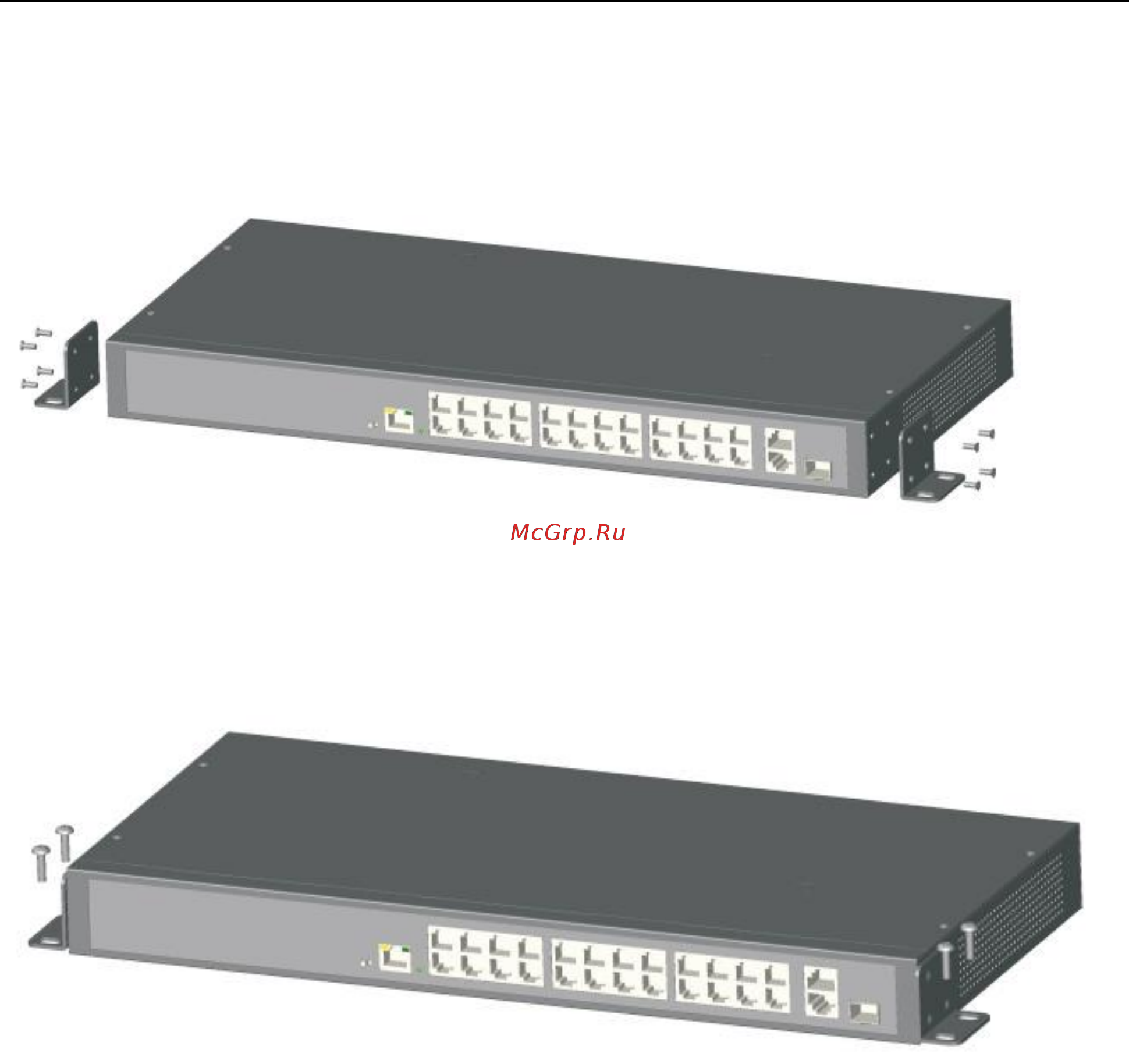

Рис. 3.4. Установка креплений
2. Просверлите отверстия в стене и установите в них дюбели.
3. Прикрутите шурупами крепления коммутатора к стене.
Рис. 3.5. Установка на стену
3.4. Подключение кабелей
3.4.1. Подключение устройств
Используйте кабели витой пары с прямым или перекрестным обжимом для
подключения компьютеров и сетевых устройств к портам коммутатора.
3.4.2. Подключение кабеля для настройки
Используйте кабель витой пары для подключения компьютера к консольному порту
коммутатора. Настраивайте коммутатор с помощью подключенного компьютера.
