Инструкция по быстрому запуску LTV NSF-2724 390
23
5. Обжим кабеля витой пары
Для обжима кабеля витой пары вам потребуется следующее оборудование: обжимные
клещи, тестер локальной сети. Порядок разводки проводов кабеля витой пары должен
должны соответствовать стандарту EIA/TIA 568A или EIA/TIA 568B.
1. Удалите защитную изоляцию на 2 см от конца кабеля витой пары и выведите 4
пары проводов.
2. Разделите 4 пары проводов кабеля и выпрямите их.
3. Выровняйте 8 проводов кабеля в соответствии со стандартом EIA/TIA 568A или
EIA/TIA 568B.
4. Обрежьте выведенные 8 проводов кабеля, чтобы их длина составила 1.5 см.
5. Вставьте 8 проводов в вилку RJ-45, чтобы каждый из них касался
соответствующего контакта в вилке.
6. Используйте обжимные клещи, чтобы обжать вилку RJ-45.
7. Повторите предыдущие шаги, чтобы обжать кабель с другого конца.
8. Используйте тестер локальной сети для проверки работоспособности кабеля.

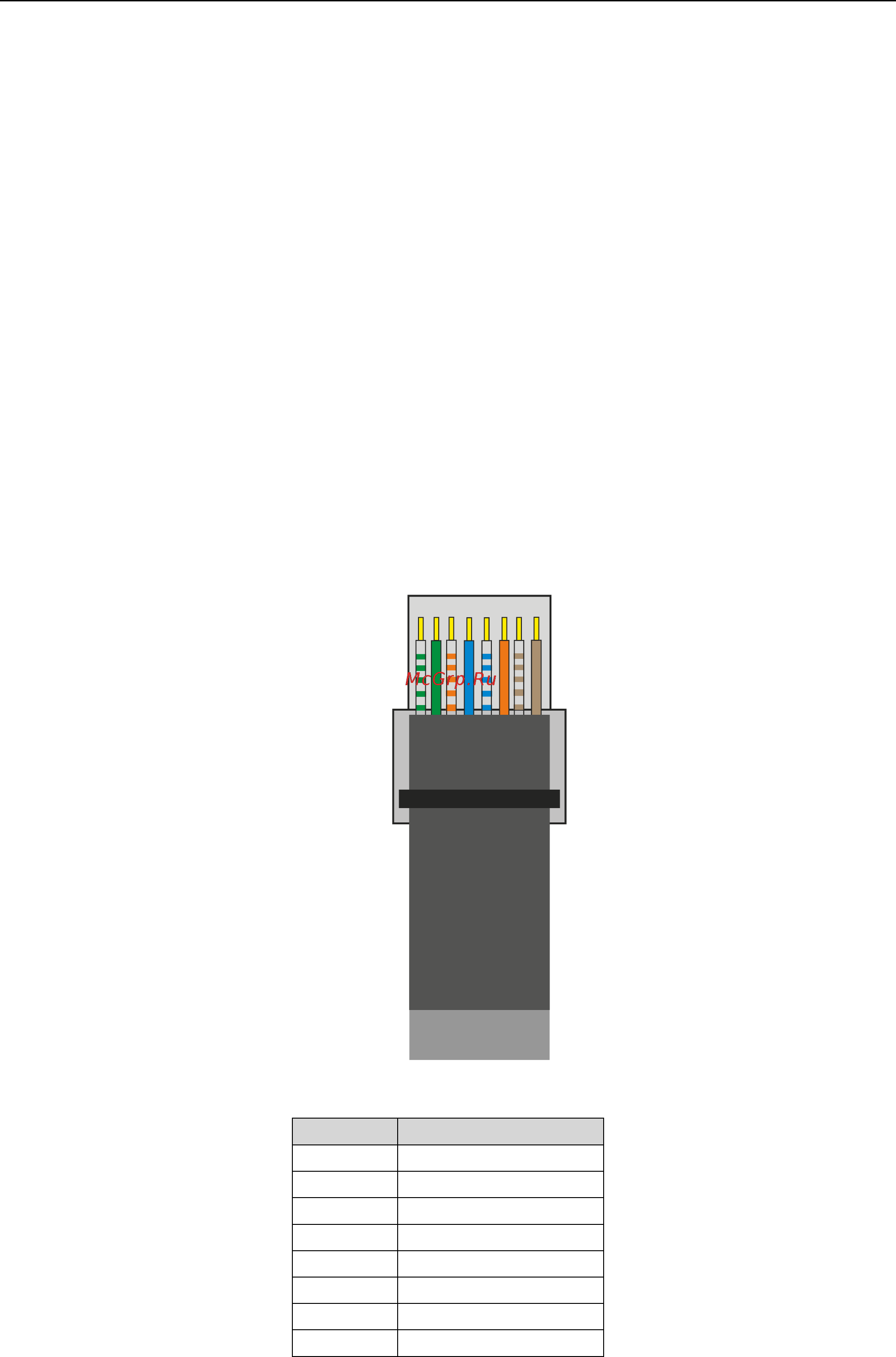

Рис. 5.1. Разводка проводов по стандарту EIA/TIA 568A
Контакт
Цвет
1
бело-зеленый
2
зеленый
3
бело-оранжевый
4
синий
5
бело-синий
6
оранжевый
7
бело-коричневый
8
коричневый
