LTV NSF-2724 390 Инструкция по быстрому запуску онлайн [13/28] 217339

Инструкция по быстрому запуску LTV NSF-2724 390

2. Нажмите кнопку Свойства, чтобы перейти к окну свойств подключения по

локальной сети.

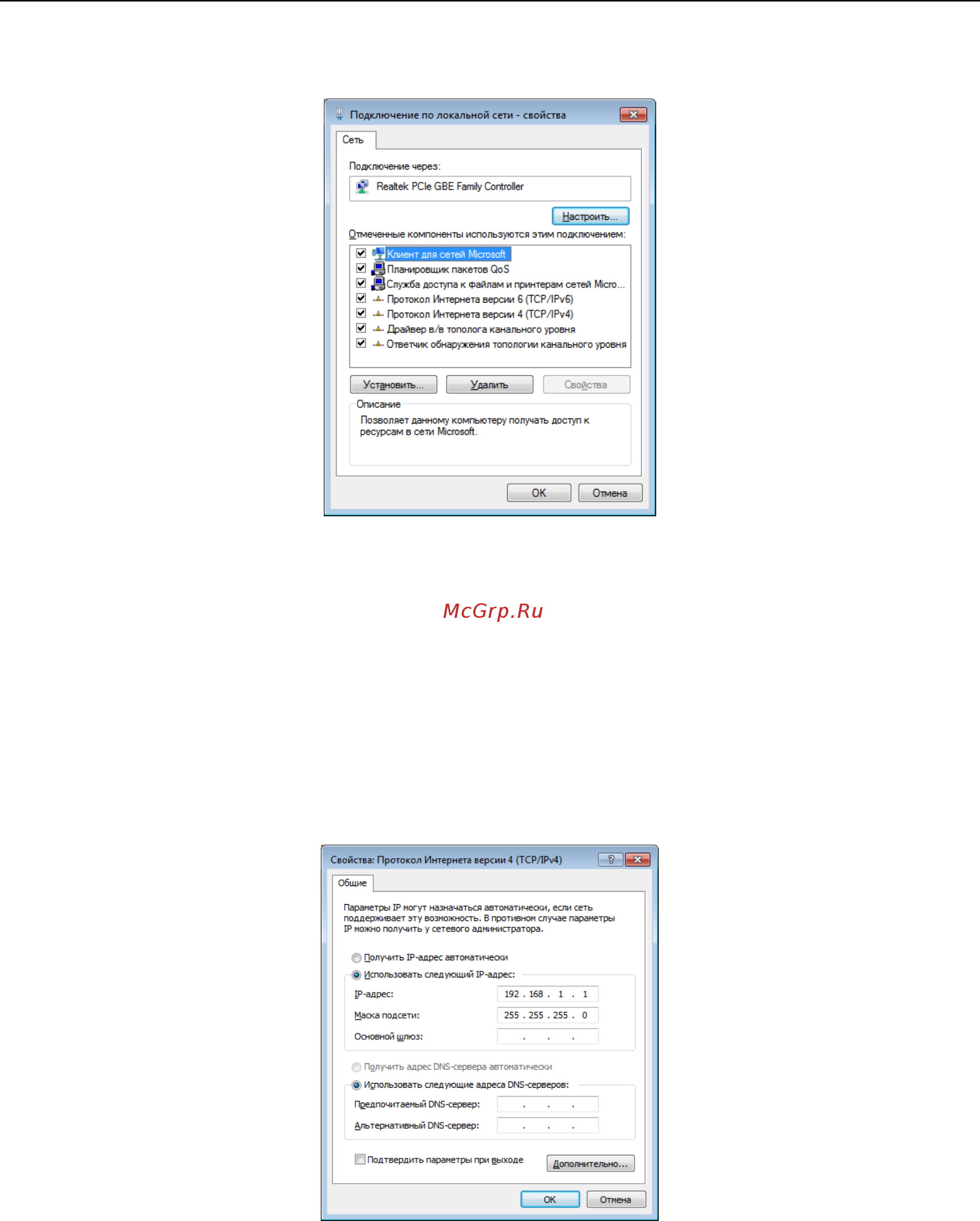

Рис. 4.2. Окно свойств подключения по локальной сети

3. Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку

Свойства, чтобы настроить IP-адрес компьютера. Выберите пункт

Использовать следующий IP-адрес и введите в поле под ним требуемый IP-

адрес из диапазона 192.168.1.1 – 192.168.1.254 за исключением 192.168.1.200,

который по умолчанию присвоен коммутатору. В поле Маска подсети укажите

значение 255.255.255.0, если оно не было проставлено автоматически

(остальные поля можно оставить пустыми). Нажмите кнопку OK, чтобы принять

сделанные изменения и завершить настройку IP-адреса компьютера.

Рис. 4.3. Окно свойств протокола TCP/IP

4.1.3. Проверка настройки сетевого соединения

1. Нажмите кнопку Пуск и в строке поиска наберите cmd. Нажав затем Enter, вы

вызовете окно командной строки.

2. Введите команду ping 192.168.1.200 и нажмите Enter. Если вы увидите ответ

коммутатора, подобный тому, как показан на Рис. 4.4, то подключение к

коммутатору через консольный порт настроено и готово к работе. В противном
