Инструкция по быстрому запуску LTV NIF-1008 120
5
2. Описание
На передней панели коммутатора расположены 8 основных портов Ethernet с
поддержкой питания PoE и 2 порта uplink (1 основной с разъемом RJ-45 и 1 резервный
с разъемом SFP для установки SFP-модуля. Зеленый индикатор оптоволоконного
соединения находится слева на передней панели под индикатором питания и над
зеленым индикатором режима CCTV. На левой боковой панели присутствуют желтый
индикатор состояния питания PoE и зеленый индикатор состояния сети. У
коммутатора предусмотрено 2 входа питания на левой боковой панели и на задней
панели.
2.1. Передняя панель

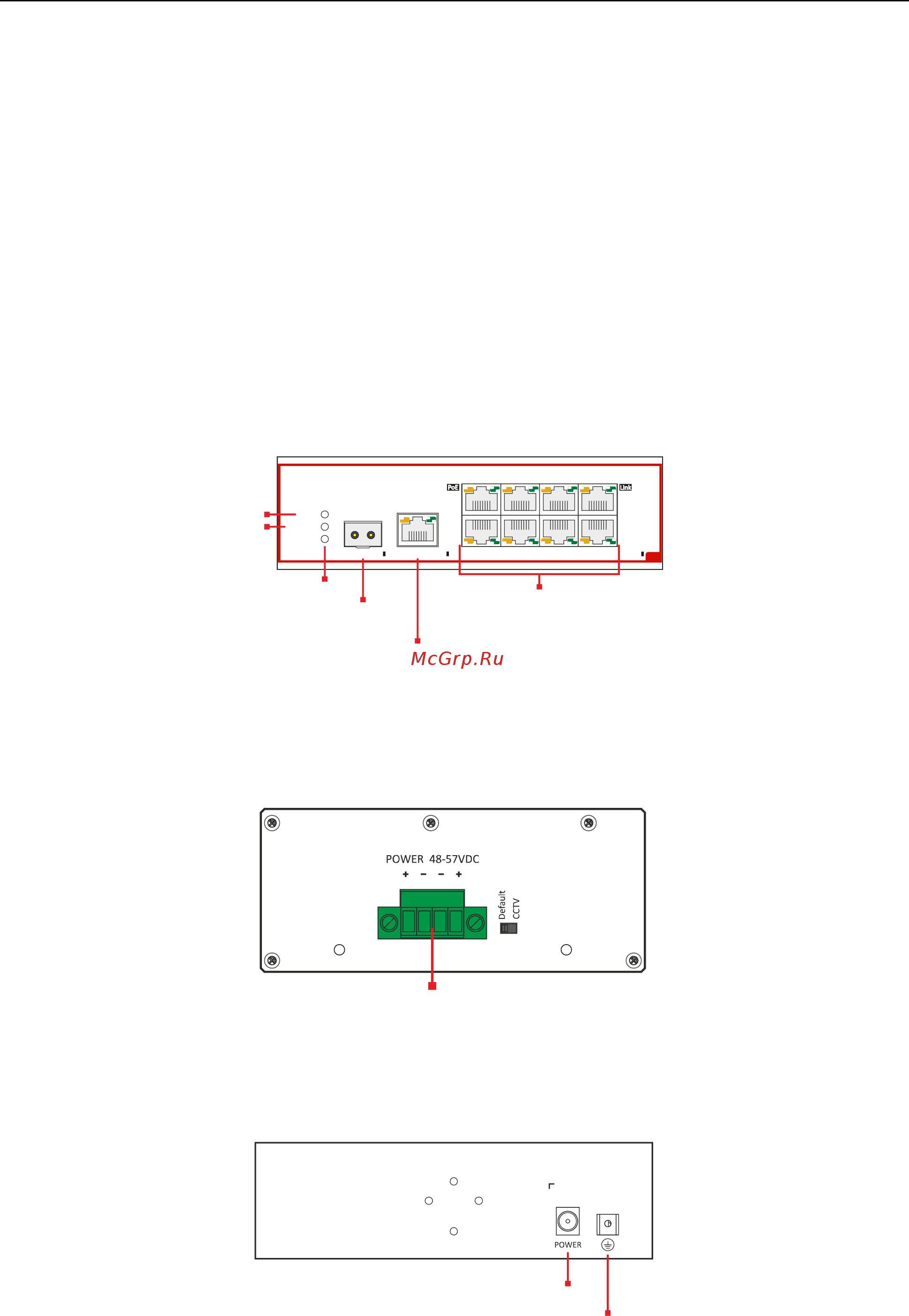

Рис. 2.1. Передняя панель
2.2. Боковая панель
Рис. 2.2. Боковая панель
2.3. Задняя панель
Рис. 2.3. Задняя панель
Fiber Link
Power
CCTV
1000Base-SX/LX 10/100/1000Base-T
10/100Base-T
1 3 5 7
2
4 6 8
Индикатор
оптоволоконного
соединения
Индикатор
режима CCTV
Индикатор питания
Порт
uplink
Порты с поддержкой PoE
Порт
uplink SFP
Вход питания
Вход
питания
Заземление
