4. Обжим кабеля витой пары

Для обжима кабеля витой пары вам потребуется следующее оборудование: обжимные

клещи, тестер локальной сети. Порядок разводки проводов кабеля витой пары должен

должны соответствовать стандарту EIA/TIA 568A или EIA/TIA 568B.

1. Удалите защитную изоляцию на 2 см от конца кабеля витой пары и выведите 4

пары проводов.

2. Разделите 4 пары проводов кабеля и выпрямите их.

3. Выровняйте 8 проводов кабеля в соответствии со стандартом EIA/TIA 568A или

EIA/TIA 568B.

4. Обрежьте выведенные 8 проводов кабеля, чтобы их длина составила 1.5 см.

5. Вставьте 8 проводов в вилку RJ-45, чтобы каждый из них касался

соответствующего контакта в вилке.

6. Используйте обжимные клещи, чтобы обжать вилку RJ-45.

7. Повторите предыдущие шаги, чтобы обжать кабель с другого конца.

8. Используйте тестер локальной сети для проверки работоспособности кабеля.

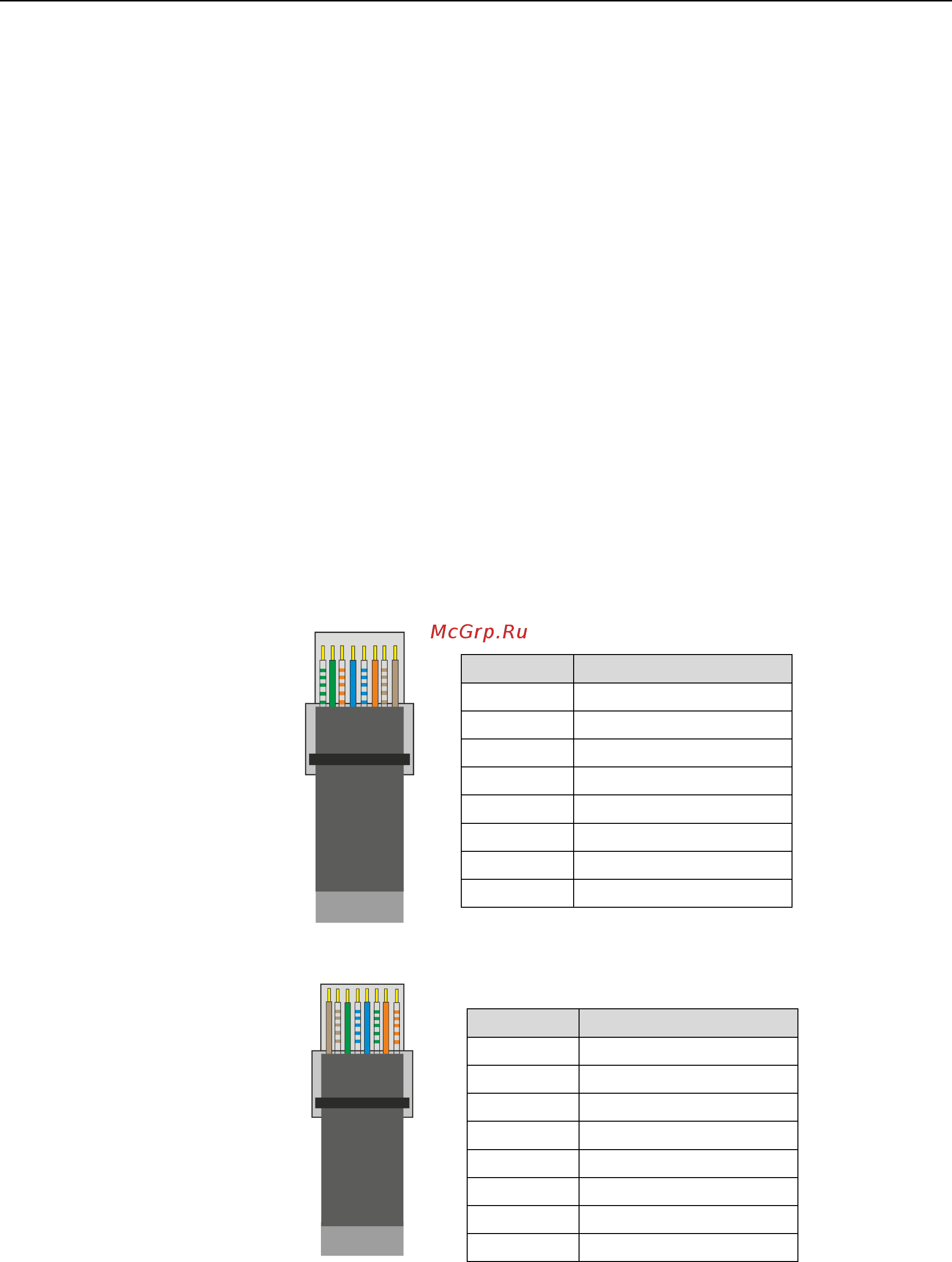

Рис. 4.1. Разводка проводов по стандарту EIA/TIA 568A

Рис. 4.2. Разводка проводов по стандарту EIA/TIA 568B

ВНИМАНИЕ: Если один конец кабеля обжат согласно стандарту EIA/TIA568A, то и

другой конец кабеля должен быть обжат согласно стандарту EIA/TIA568A. Если один

конец кабеля обжат согласно стандарту EIA/TIA568B, то и другой конец кабеля должен

быть обжат согласно стандарту EIA/TIA568B.

Контакт

Цвет

бело-зеленый

зеленый

бело-оранжевый

синий

бело-синий

оранжевый

бело-коричневый

коричневый
