Инструкция по быстрому запуску LTV NIF-0604 60
5
2. Описание
2.1. Внешний вид

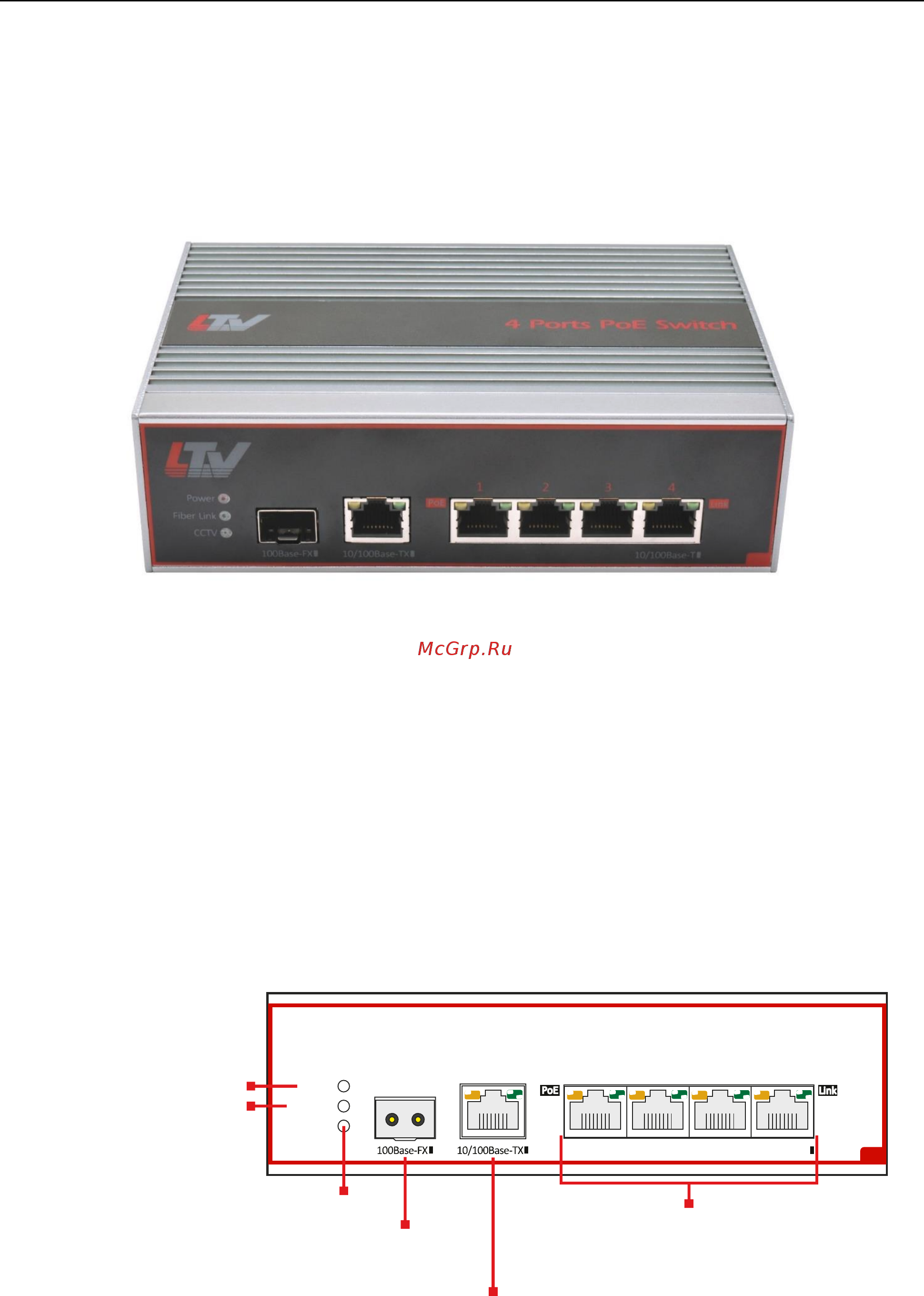

Рис. 2.1. Внешний вид
На передней панели коммутатора расположены 4 основных порта Ethernet с
поддержкой питания PoE и 2 порта uplink (1 основной с разъемом RJ-45 и 1 резервный
с разъемом SFP для установки SFP-модуля. Зеленый индикатор оптоволоконного
соединения находится слева на передней панели под индикатором питания и над
зеленым индикатором режима CCTV. На левой боковой панели присутствуют желтый
индикатор состояния питания PoE и зеленый индикатор состояния сети. У
коммутатора предусмотрено 2 входа питания на левой боковой панели и на задней
панели.
2.2. Передняя панель
Рис. 2.2. Передняя панель
Fiber Link
Power
CCTV
10/100Base-T
1 2 3 4
Индикатор
оптоволоконного
соединения
Индикатор
режима CCTV
Индикатор питания
Порт
uplink
Порты с поддержкой PoE
Порт
uplink SFP
