Инструкция по быстрому запуску LTV NIF-0604 60
6

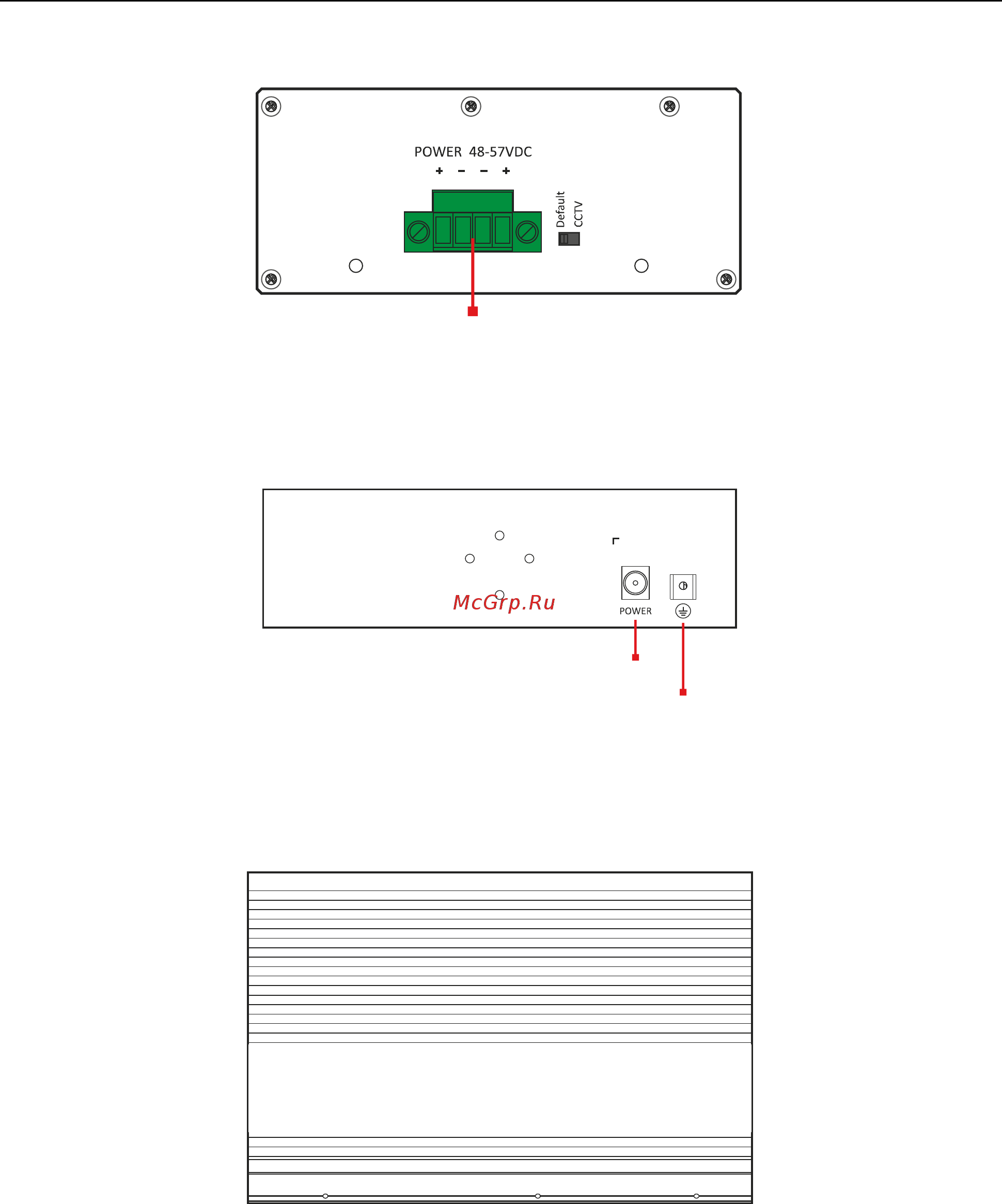

2.3. Боковая панель
Рис. 2.3. Боковая панель
2.4. Задняя панель
Рис. 2.4. Задняя панель
2.5. Верхняя панель
Рис. 2.5. Верхняя панель
ВНИМАНИЕ: Грозозащита возможна только при правильном заземлении устройства.
Для заземления используйте провод калибра 20 AWG или более толстый, который
подключается к контакту заземления коммутатора Ethernet.
ВНИМАНИЕ: Чтобы активировать режим CCTV, поверните влево переключатель на
боковой панели и включите питание коммутатора Ethernet.
Вход питания
Вход
питания
Заземление
4 Ports PoE Switch
