Инструкция по эксплуатации LTV-ICDM1-B723L-F
11
3. Монтаж и подключение камеры
ВНИМАНИЕ: Видеокамеры серии LTV-ICDM1-B723L-F предназначены для
установки внутри помещения.
Монтаж видеокамеры:
Снимите защитный кожух с камеры.
Убедитесь, что отверстия для креплений на плате выровнены с
отверстиями на основании камеры. Если нет, слегка ослабьте два винта
на плате и поверните ее.
Отметьте на потолке точки крепления. Закрепите видеокамеру при
помощи крепежных элементов.
Отрегулируйте положение и угол обзора камеры и затяните 2 винта на
плате для фиксации.
Установите на камеру защитный кожух.
ВНИМАНИЕ: Для корректной работы встроенной функции обнаружения
движения рекомендуется устанавливать видеокамеру на расстоянии
3-4 метра от места предполагаемого наблюдения.

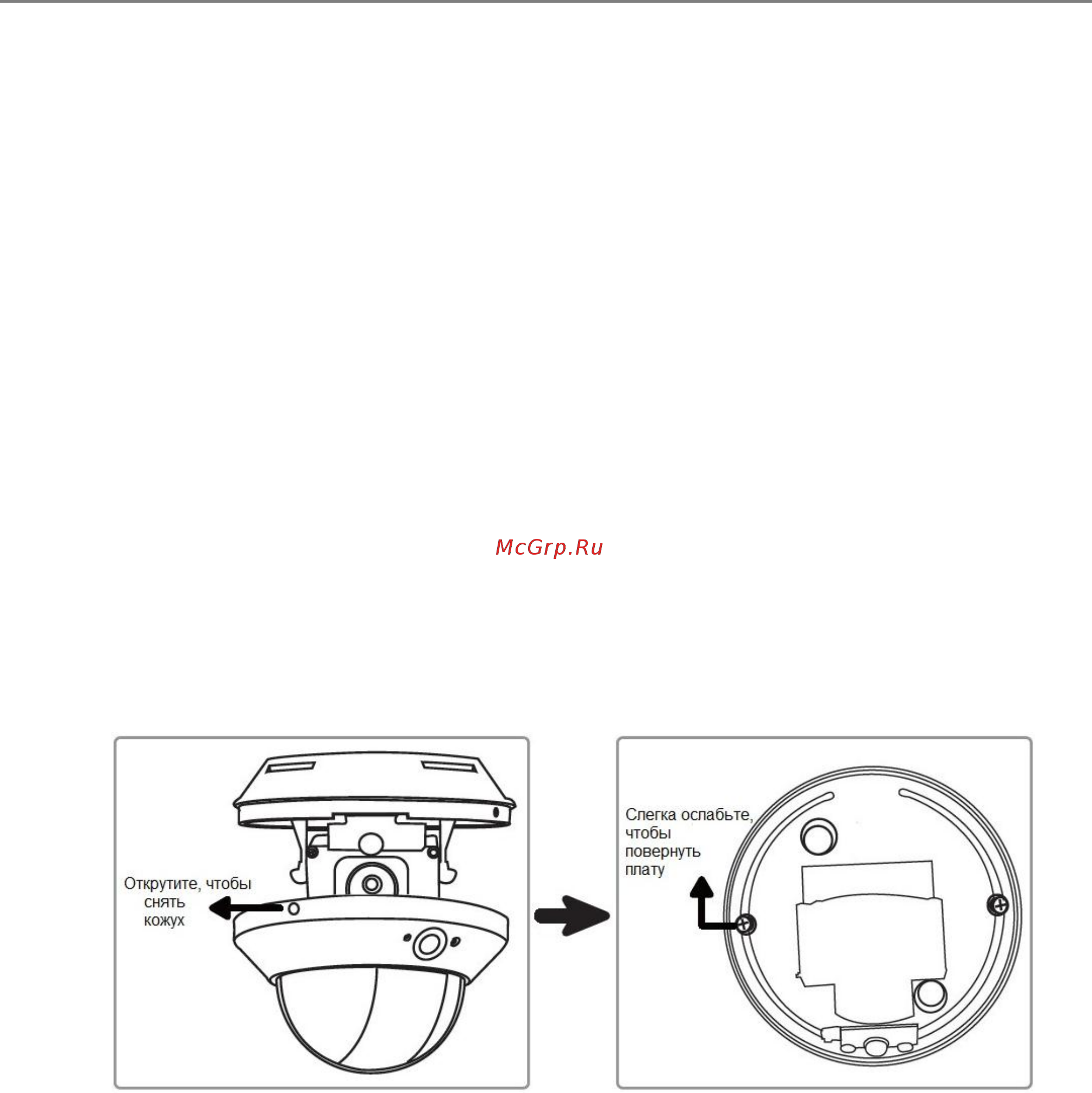

Рис.3.1.1. Монтаж видеокамеры LTV-ICDM1-B723L-F
Подключение видеокамеры:
Подключите видеокамеру к локальной сети, используя сетевой кабель.
При необходимости подключите к видеокамере внешние устройства
ввода/вывода, например, тревожный датчик или исполнительное
устройство
Подключите кабель питания. Видеокамера поддерживает следующие
типы питания: 12В (DC) / 1А или PoE (IEEE 802.3af).
Проверьте корректность работы видеокамеры при помощи светодиодов
на передней панели. Описание индикации светодиодов представлено в
пункте 2.3. «Индикация состояния».
