Инструкция по эксплуатации LTV-ICDM1-B723L-F
9
2. Описание
2.1. Передняя и задняя панель видеокамеры

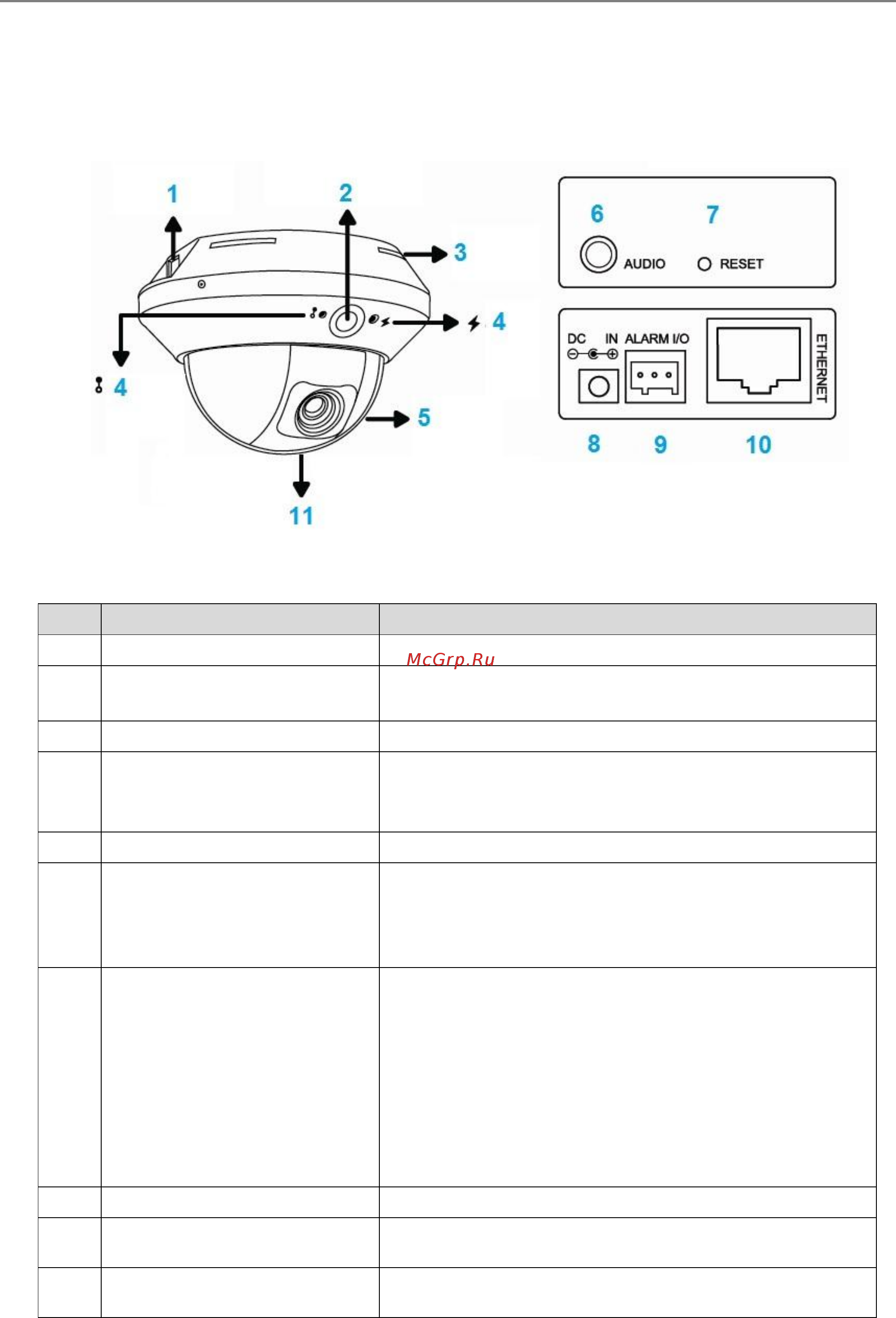

Рис.2.1.1. Описание видеокамеры LTV-ICDM1-B723L-F
№
Пункт
Описание
1
Разъемы
Подключение питания, сети и внешних устройств
2
PIR сенсор
Встроенный объемный датчик движения. Для настройки
перейдите в меню «Trigger».
3
Разъемы
Подключение питания, сети и внешних устройств
4
Светодиоды
Для получения подробной информации о значении
индикации светодиодов обратитесь к таблице
«Индикация состояния» ниже.
5
Объектив
6
Разъем подключения Аудио
Подключение внешнего динамика и микрофона. Для
подключения необходимо использовать аудио кабель с
разъемами (поставляется в комплекте). Для настройки
перейдите в меню «Audio».
7
Клавиша Reset
Данная клавиша предназначена для сброса
видеокамеры на заводские настройки:
1. Включите видеокамеру;
2. Нажмите и удерживайте клавишу Reset, для
сброса настроек видеокамеры на заводские
установки;
3. Не выключайте питание в процессе сброса на
заводские настройки.
8
Разъем питания
Разъем для подключения адаптера питания
9
Разъем для подключения
тревожного входа / выхода
10
Сетевой разъем RJ45
Видеокамера LTV-ICDM1-B723L-F подключается к сети
посредством стандартного сетевого кабеля с разъемом
