- Значение давления воды должно
составлять от 0.15 МПа до
0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен
осуществляться через трубопро-
вод холодной воды, который соот-
ветствует предписаниям по рабо-
чему давлению и гигиеническим
нормам.
Используйте шланг из высокока-
чественной стали, входящий в
комплект поставки (длина 1,5 м).
Не используйте старые шланги по-
вторно. Шланг длиной 3 м можно
приобрести в сервисной службе.
Устанавливать его разрешается
только специалисту.
В фитинге шланга находится при-
емный фильтр с уплотнением.
- В месте подсоединения шланго-
провода к системе домового во-
доснабжения необходимо предус-
мотреть запорный кран, чтобы в
случае необходимости можно бы-
ло перекрыть подачу воды.
- Все приборы и устройства для
подвода воды должны соответ-
ствовать предписаниям, дей-
ствующим в стране использова-
ния.
- При установке не допускается по-
вреждение или перегибание ли-
нии подачи воды.
u

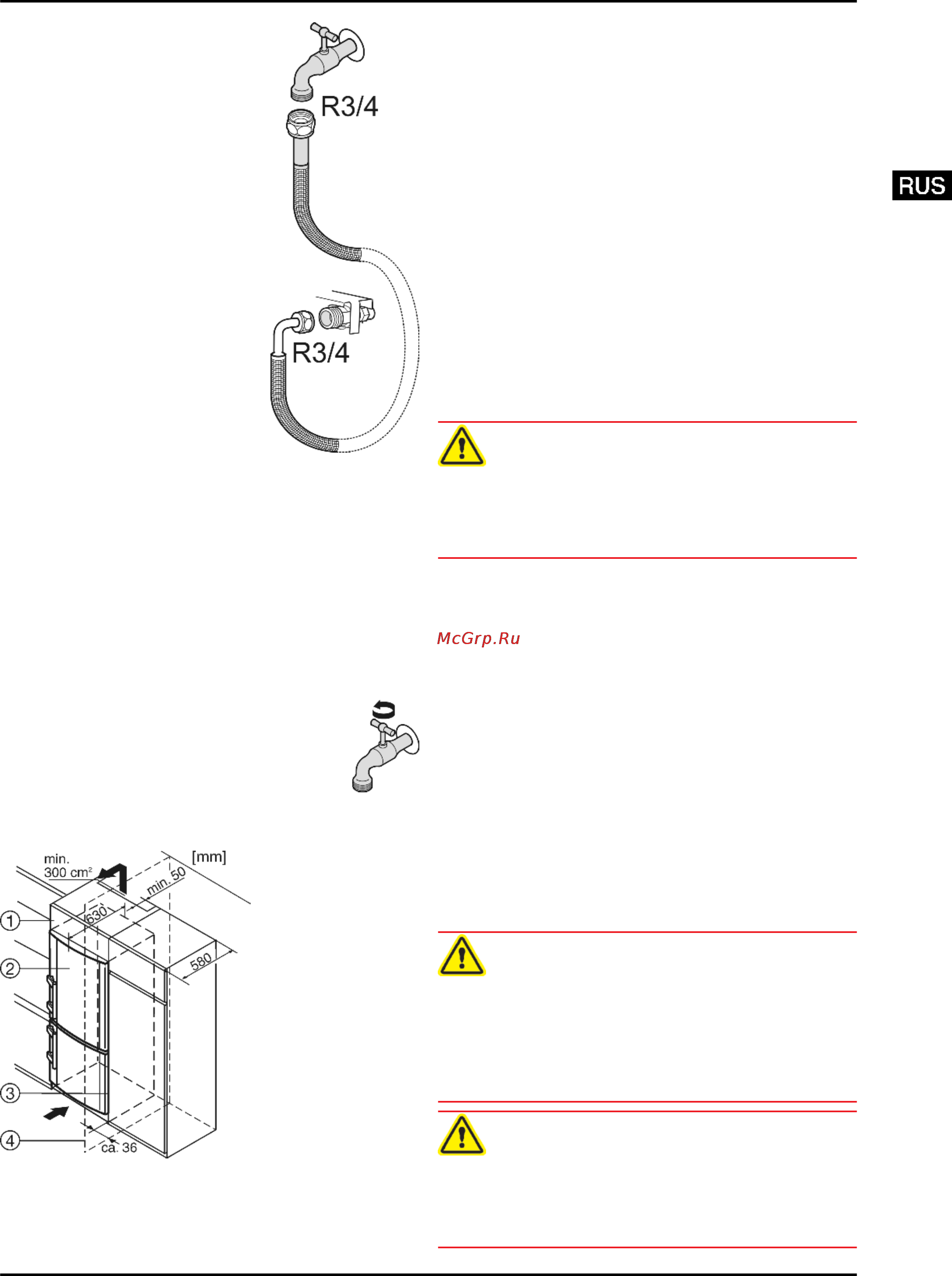

Подсоедините к запорном крану прямую часть прилагае-
мого шланга из высококачественной стали.
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
u
Подсоедините к электромагнитному клапану изогнутую
в виде угла часть шланга из высококачественной стали.
u
Откройте запорный кран системы подвода во-
ды и проверьте герметичность всей водяной
системы.
Перед первым вводом в эксплуатацию:
u
привлеките компетентного специалиста для
удаления воздуха из водопровода.
4.3 Установка в кухонную стенку
Fig. 10
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство
Fig. 10 (2)
по высоте
с кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик
Fig. 10 (1)
.
При комбинировании с обычными кухонными шкафами (глу-
бина макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 10 (3)
. Дверца ус-
тройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине этого
шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
Если устройство установлено на шарнирах у стены
Fig. 10 (4)
, то расстояние между устройством и стеной дол-
жно быть не менее 36 мм. Настолько выступает ручка при
открытой дверце.
4.4 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.5 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых сол-
нечных лучей, рядом с плитой, системой отопления и дру-
гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-
но у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту
EN 378 должно на каждые 8 г хладагента R 600a иметь объ-
ем 1 м
3
. Если помещение для установки устройства сли-
шком мало, то в случае протечки в контуре хладагента мо-
жет образоваться легковоспламеняющаяся газо-воздуш-
ная смесь. Данные о количестве хладагента имеются на за-
водской табличке внутри устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замыканию.
u
Устройство предназначено для использования в закры-
тых помещениях. Запрещается использовать устройство
на открытом воздухе или во влажных помещениях и в зо-
не разбрызгивания воды.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим материалом.
Вытекающий хладагент может загореться.
u
Не повреждайте трубопроводы контура хладагента.
Ввод в работу
7
