Liebherr SBSes 7353-23 [28/36] Выравнивание дверцы
![Liebherr SBSes 7353-23 [28/36] Выравнивание дверцы](/views2/1025982/page28/bg1c.png)
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx 25)
Fig. 4 (13)
. При необходи-
мости проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.5 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (23)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.2 Установка в кухонную стенку

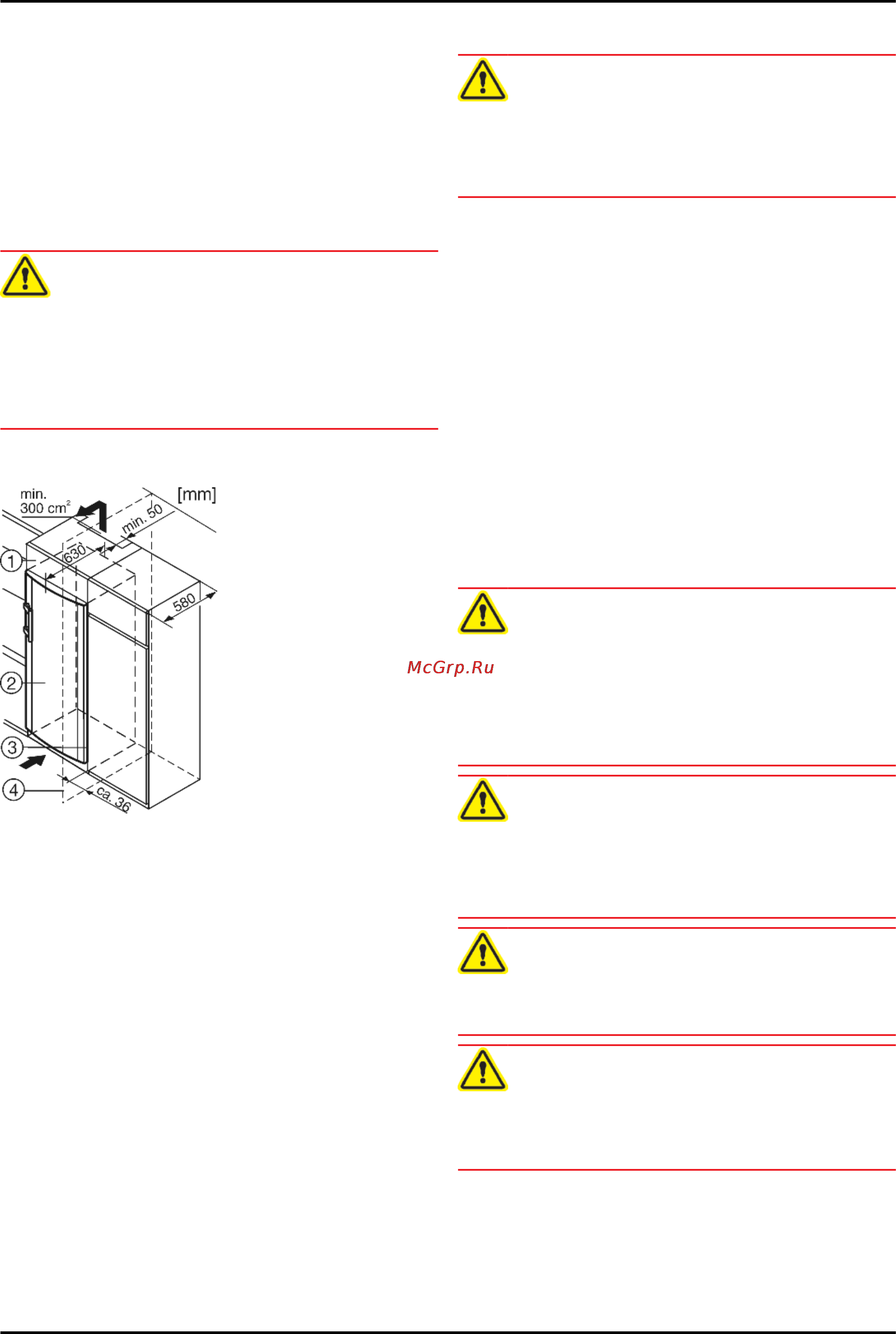

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 8 (2)
по высоте
с кухонной стенкой, можно установить над устройством
соответствующий дополнительный шкафчик
Fig. 8 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить непос-
редственно рядом с кухонным шкафом
Fig. 8 (3)
. Дверца
устройства выступает по сторонам на 34 мм и по центру
устройства на 50 мм относительно передней стенки кухон-
ного шкафа. Поэтому ее можно свободно открывать и
закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей ширине
этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 8 (4)
, то расстояние между устройством и стеной
должно быть не менее 36 мм. Настолько выступает ручка
при открытой дверце.
4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых
солнечных лучей, рядом с плитой, системой отопления и
другими аналогичными приборами.
Устройство всегда следует устанавливать непосред-
ственно у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту
EN 378 должно на каждые 8 г хладагента R 600a иметь
объем 1 м
3
. Если помещение для установки устройства
слишком мало, то в случае протечки в контуре хладагента
может образоваться легковоспламеняющаяся газо-
воздушная смесь. Данные о количестве хладагента
имеются на заводской табличке внутри устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замыканию.
u
Устройство предназначено для использования в
закрытых помещениях. Запрещается использовать
устройство на открытом воздухе или во влажных поме-
щениях и в зоне разбрызгивания воды.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим материалом.
Вытекающий хладагент может загореться.
u
Не повреждайте трубопроводы контура хладагента.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения!
u
Не ставьте на устройство приборы, выделяющие тепло,
например, микроволновую печь, тостер и т.д.!
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения из-за заблокированных
вентиляционных решеток!
u
Держите вентиляционные решетки всегда свободными.
Всегда следите за хорошим притоком и оттоком воздуха!
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
u
Снимите защитную пленку с внешней стороны устрой-
ства.*
