56
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА
Щиток приборов

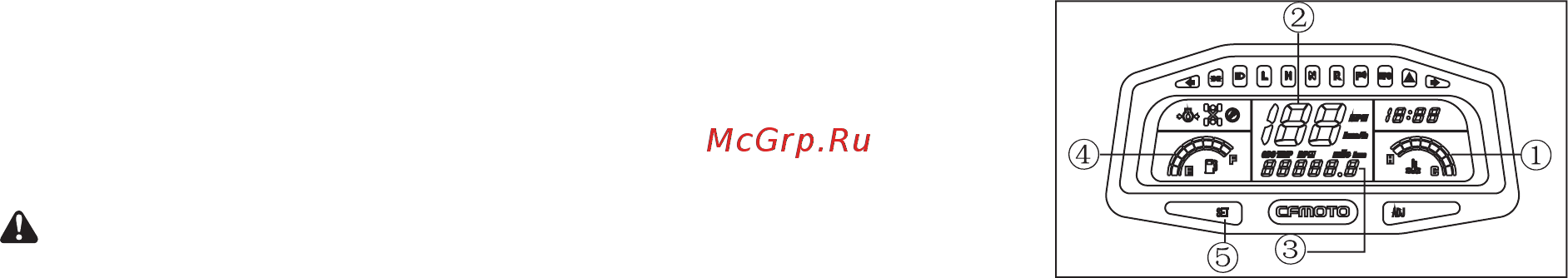

① Указатель температуры охлаждающей жидкости
Нахождение его в красном секторе «Н» показывает, что температура вы-
сокая. В этом случае, пожалуйста, заглушите двигатель и дождитесь, пока
температура охлаждающей жидкости снизится. Если температура повы-
шается часто, проверьте уровень охлаждающей жидкости, включение вен-
тилятора системы охлаждения или проконсультируйтесь с дилером.
ОСТОРОЖНО
● Двигатель может перегреться, если квадроцикл перегружен. Если это про-
изошло, уменьшите нагрузку до значений, указанных в этой инструкции.
● После повторного запуска убедитесь, что указатель температуры находится в зоне зелёного сектора «С». Про-
должительная работа двигателя при указателе температуры, находящемся в красном секторе «Н», может на-
нести двигателю ущерб.
② Спидометр
Показывает скорость движения. Для того, чтобы переключить спидометр и одометр в режим указания скорости
и пробега в «км» или «милях» нажмите кнопку SET ⑤ при нахождении одометра в режиме указания пробега.
③ Переключение режимов одометра
Для переключения одометра из режима указания общего пробега в режим дневного пробега, в режим тахометра
или вольтметра нажимайте и отпускайте кнопку SET ⑤. Для обнуления показаний дневного пробега переведите
одометр в режим указания дневного пробега, нажмите и удерживайте кнопку SET ⑤.
