ИБП серии Intelligent II 500/800 RM1U Руководство по эксплуатации

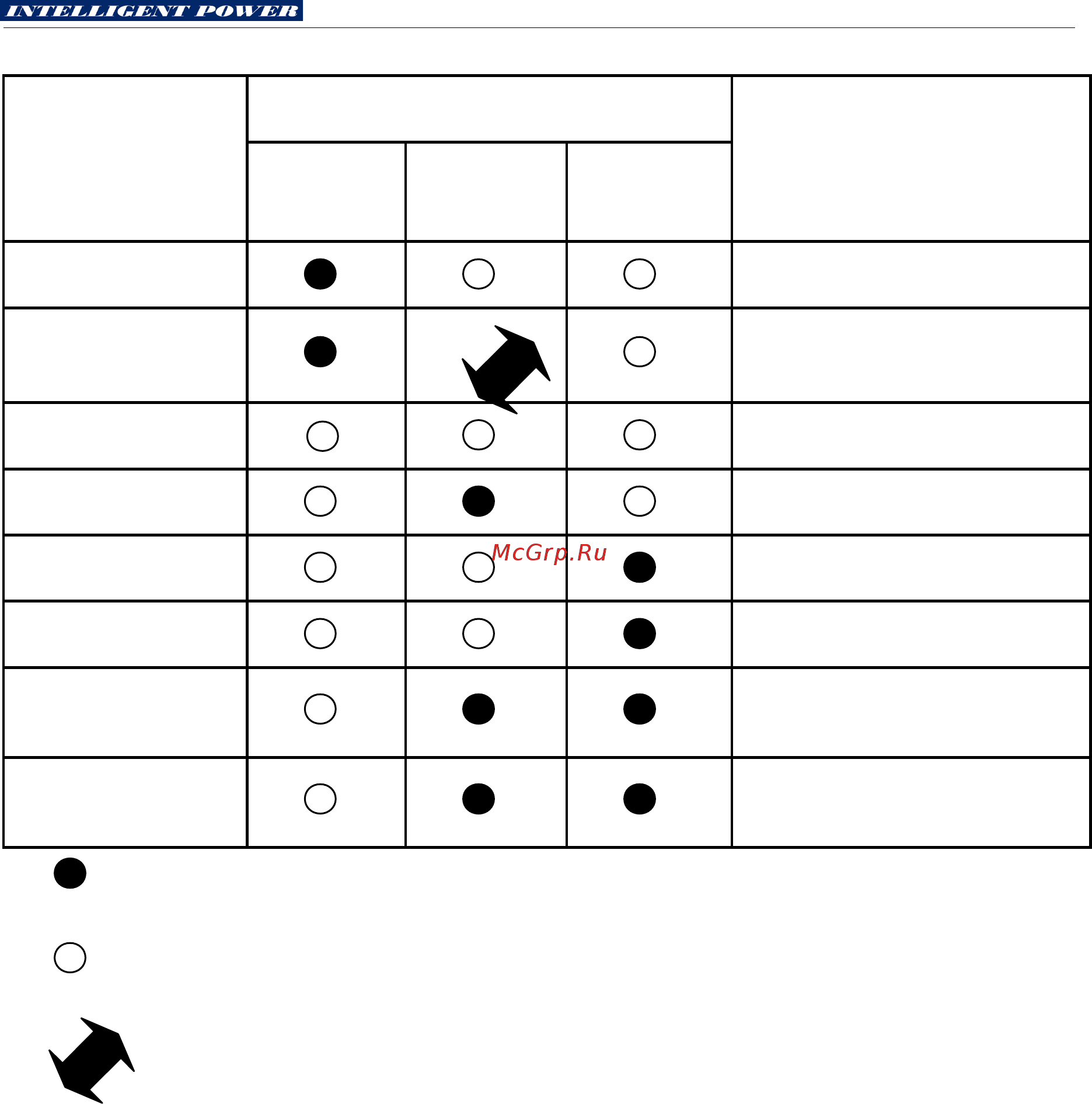

5.3.5 Индикация и звуковая сигнализация
Режим работы
И н д и к а ц и я
Звуковая сигнализация
NORMAL
(зеленый)
CHARGE
(желтый)
FAULT
(красный)
От вх. напряжения отключена
От вх. напряжения
при заряде батареи
отключена
ИБП выключен отключена
От батарей 4 сигнала каждые 30 секунд
Авария постоянная
Перегрузка 3 сигнала каждую секунду
Глубокий разряд
батареи
прерывистая
Отключение постоянная
- индикатор горит постоянно
- индикатор выключен
- индикатор мерцает
12
