Inelt Intelligent II 800RM1U [9/23] Конструкция ибп

ИБП серии Intelligent II 500/800 RM1U Руководство по эксплуатации

приемлемого для данного ИБП диапазона), ИБП переключается в режим работы от батарей, при

котором выходное напряжение вырабатывается цепями Инвертора, использующими постоянное

напряжение аккумуляторных батарей.

При восстановлении входного напряжения ИБП автоматически включается, передает входное

напряжение на выход и заряжает батареи.

При включении ИБП «холодным стартом» постоянное напряжение батарей преобразуется цепями

Инвертора в выходное переменное для обеспечения питания нагрузки.

При работе в батарейном режиме ИБП контролирует батарейное напряжение, и при низком

напряжении на батареях, при критическом разряде батарей, отключается, не допуская глубокого

разряда батарей. При восстановлении входного напряжения после отключения ИБП из-за

разряженных АБ (по окончанию времени автономии), ИБП автоматически включится, начнет

заряжать АБ и защищать нагрузку.

Во всех режимах работы ИБП осуществляет контроль выходного напряжения, величины

подключенной нагрузки, анализ и контроль состояния аккумуляторных батарей. В случае

неисправности ИБП всегда включается звуковая сигнализация и световая индикация.

3.3 Конструкция ИБП

Конструктивно ИБП выполнен в металлическом корпусе типа “Rack Mount”, специально

предназначенном для установки в стандартную 19" стойку.

3.3.1 Лицевая панель

[1] [3]

[2] [4]

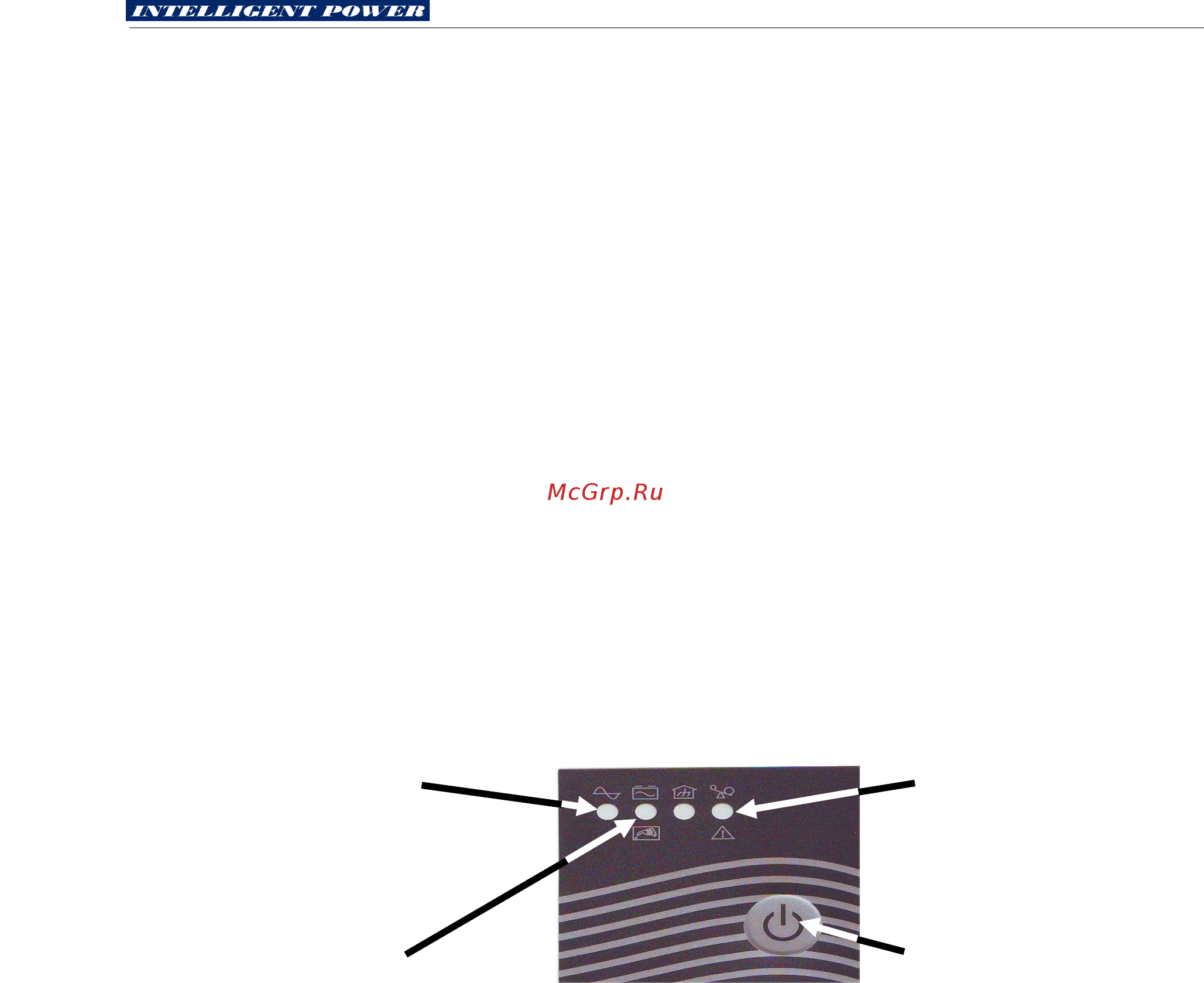

Рис. 3.3-1 Лицевая панели ИБП серии Intelligent II RM1U

3.3.2 Описание лицевой панели

Индикаторы на лицевой панели управления указывают на режим работы ИБП:

[ 1 ] – NORMAL - зеленый индикатор наличия входного напряжения.

Горит при наличии корректного входного напряжения и работе ИБП в режиме от входного

напряжения. Мигает при наличии входного напряжения и выключенном ИБП.

[ 2 ] - CHARGE - желтый индикатор заряда батарей.

Постоянно горит при работе ИБП в батарейном режиме. При работе ИБП от входного напряжения

мигает при заряде батарей. По окончании заряда батарей гаснет.

[ 3 ] - FAULT — красный индикатор аварийного состояния ИБП.

Горит при перегрузке или перегреве ИБП, при неисправности ИБП а также в течении примерно 30

секунд перед отключением нагрузки при критическом разряде батарей.

[ 4 ] - кнопка Включения/Выключения ИБП.

Нажатие кнопки Вкл/Выкл при работе ИБП в режиме от входного напряжения выключает ИБП.

Нажатие кнопки Вкл/Выкл при отсутствии входного напряжения включает ИБП «холодным стартом».
