ИБП INELT Intelligent II 600/1000 RM/RMLT Руководство по эксплуатации

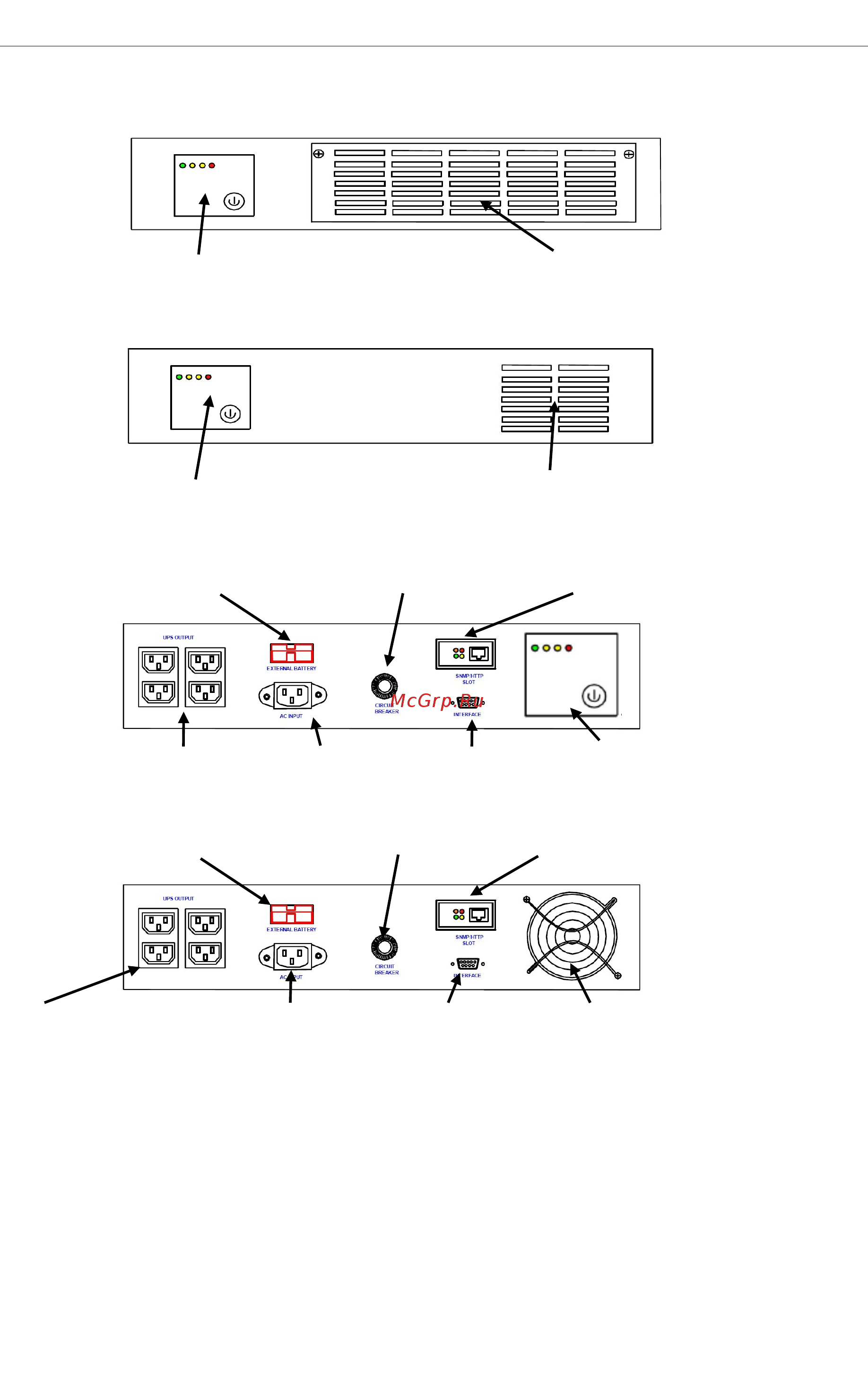

3.3.3 Внешний вид ИБП
Передняя панель ИБП серии Intelligent II RM
Лицевая панель индикации и управления Крышка батарейного отсека
Передняя панель ИБП серии Intelligent II RMLT
Лицевая панель индикации и управления Вентиляционные отверстия
Передняя панель ИБП Intelligent II 600RMLT SE
Батарейный разъём внешних батарей Входной автомат Слот SNMP-адаптера
Выходные розетки Входная розетка Разъём RS232 Лицевая панель
Задняя панель ИБП серии Intelligent II
Батарейный разъём внешних батарей Входной автомат Слот SNMP-адаптера
Выходные розетки Входная розетка Разъём RS232 Вентилятор
4. Установка ИБП
Данная глава содержит информацию о последовательности установки и монтажа оборудования на
месте эксплуатации.
4.1 Подготовка к установке
1．Перед установкой ИБП убедитесь в том, что выключены все автоматы на распределительном
щите, что на проводах, на клеммах и в розетках отсутствует напряжение. Установка и подключение
ИБП под напряжением запрещены.
2．ИБП использует однофазное входное напряжение (трехпроводная схема: фаза — нейтраль -
заземление) - проверьте качество заземления и убедитесь в том, что напряжение между нейтральным
7
