ИБП INELT Monolith II 1k ~ 3k Руководство по эксплуатации

3. Принцип работы и конструкция ИБП

Данная глава содержит описание принципа работы ИБП в различных режимах, описание конструкции ИБП, в

том числе описание внешнего вида и корпуса ИБП, а также описание лицевой панели и индикаторов лицевой

панели.

3.1 Блок-схема ИБП

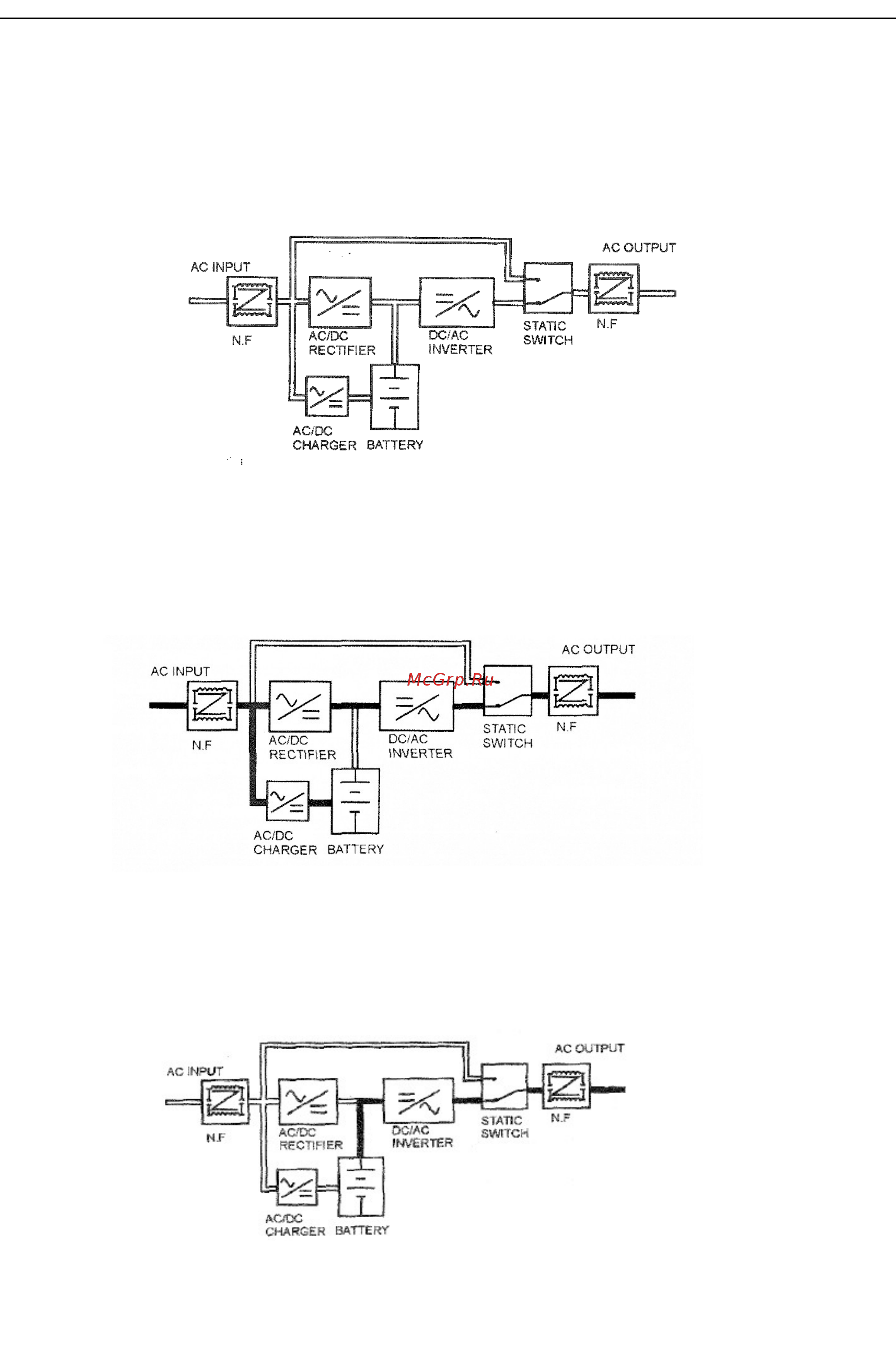

Рис. 3.1-1 Общая блок-схема ИБП серии Monolith II

ИБП Monolith II состоит из входного и выходного фильтров, цепей AC/DC (цепи Выпрямителя и сетевого

Бустера), Инвертора DC/AC, переключателя Байпаса SW, цепей заряда CHARGE, аккумуляторных батарей и т. д.

3.2 Принцип работы ИБП

Рис. 3.2-1 Нормальный режим работы ИБП от входного напряжения

Согласно рис. 3.2-1, когда входное напряжение в норме, оно выпрямляется и подается в цепи для питания

Инвертора, который вырабатывает стабилизированное выходное напряжение 220 VAC, одновременно с этим

входное напряжение через цепи CHARGE обеспечивают заряд АБ.

Рис.3.2-2 Режим работы ИБП от батарей при сбое входного напряжения
