ИБП INELT Monolith II 1k ~ 3k Руководство по эксплуатации

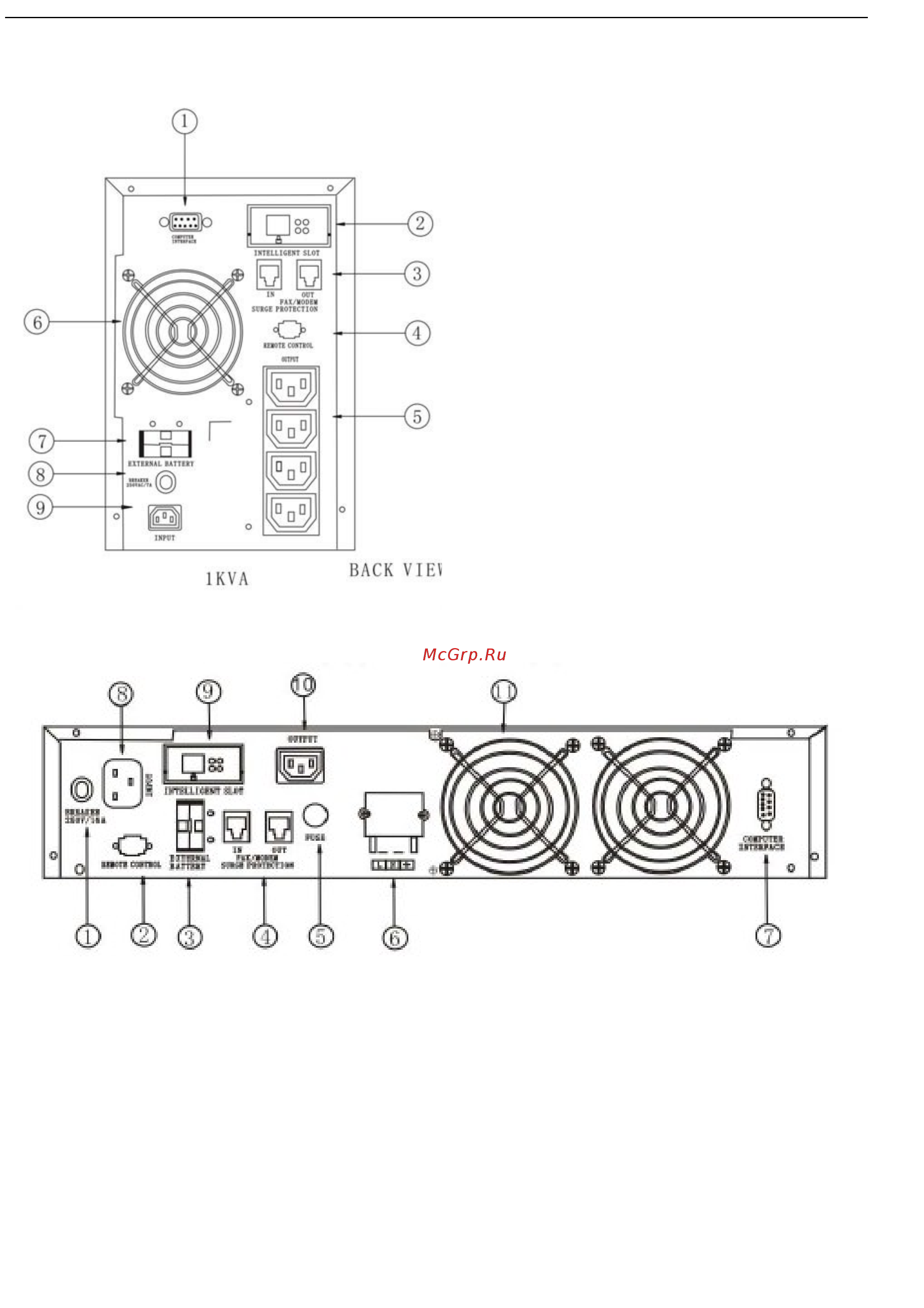

Задняя панель моделей 1000, 1000LT
1. DB 9 (RS-232) порт
2. Слот для опционального оборудования
3. Разъемы для защиты факса/модема.
4.Разъем для выносной панели управления. (опция)
5. Выходные розетки
6. Вентилятор
7. Разъем для внешних батарей (опция)
8. Входной автомат
9. Входная силовая розетка
Задняя панель ИБП 3000RM, 3000RMLT
1. Входной автомат 7. Порт RS232 (DB9)
2. Разъём для подключения выносной панели 8. Входная розетка
3. Разъём для подключения внешних батарей 9. Слот для опционального оборудования (SNMP)
4. Разъёмы для защиты факс-модемной линии 10. Выходная розетка (10А)
5. Выходной предохранитель 11. Вентилятор
6. Выходные клеммы «под винт» для
подключения нагрузки Порт RS232 (DB9)
15
