ИБП INELT Monolith K 6k – 10k Руководство по эксплуатации
3.3 Конструкция ИБП
3.3.1 Лицевая панель

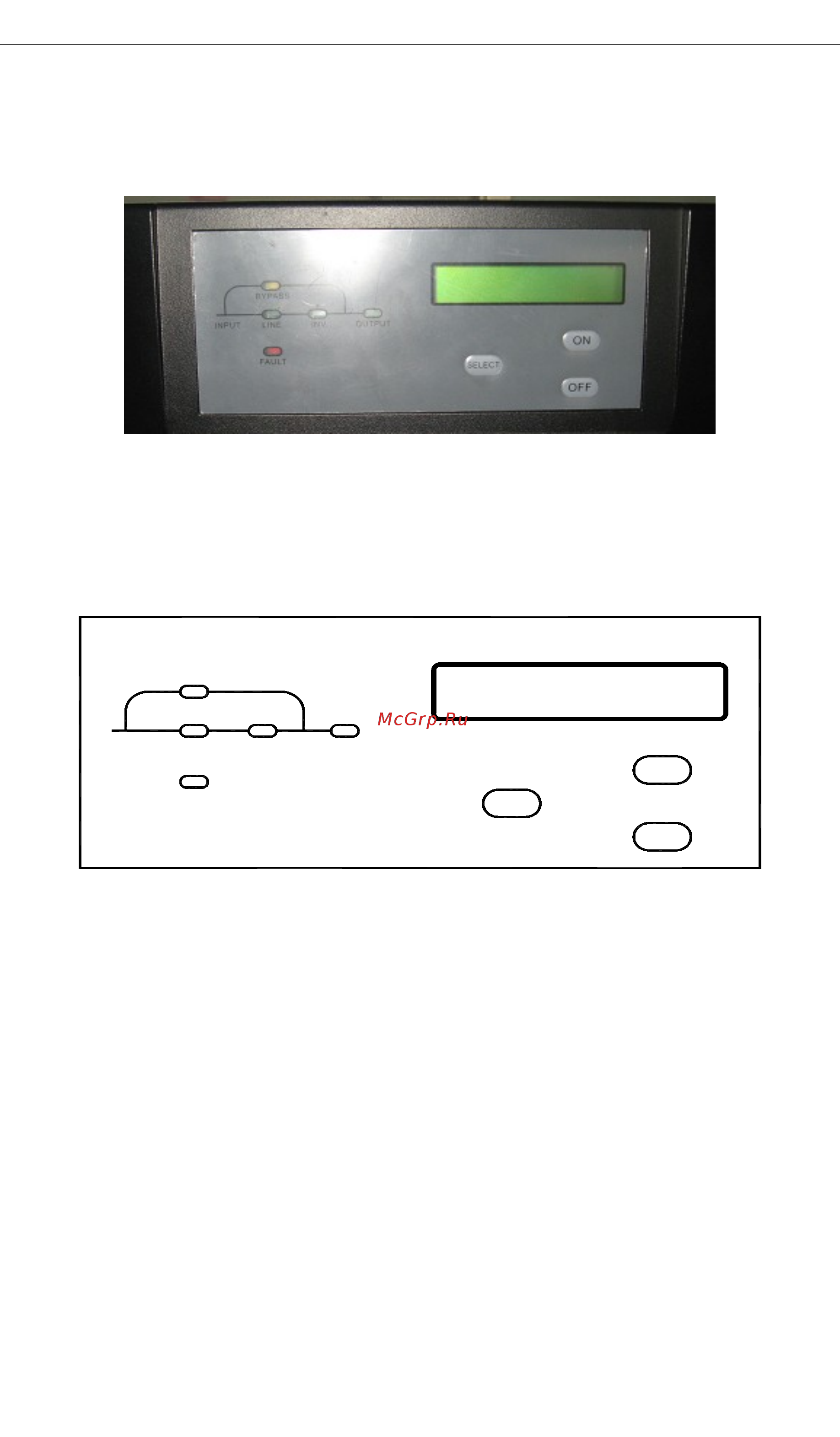

Рис. 3.3-1 Внешний вид лицевой панели ИБП INELT серии Monolith K 6k-10k
3.3.2 Описание лицевой панели
INV.LINE
BYPASS
OUTPUT
SELECT
ON
OFF
FAULT
INPUT
①
②
③
④
⑤
⑥
⑦
⑧
⑨
Рис. 3.3-2 Лицевая панель ИБП INELT серии Monolith K 6k-10k
Органы управления и индикации лицевой панели :
① “LINE”: зеленый индикатор входного напряжения. Включен (горит) при наличии на входе ИБП
корректного входного напряжения. Выключен (не горит) при отсутствии входного напряжения или
если входное напряжение находится вне допустимого диапазона. Мигает при не корректном
подключении входных проводов — перепутаны провода входной фазы и нейтрали.
② “INV”: зеленый индикатор Инвертора. Включен (горит) при включенном и правильно
работающем Инверторе. Выключен (не горит) при выключенном или неисправном Инверторе.
③ “OUTPUT” : зеленый индикатор выходного напряжения. Включен (горит) при наличии на выходе
ИБП выходного напряжения. Выключен (не горит) при отсутствии на выходе ИБП выходного
напряжения.
④ “BYPASS” : желтый индикатор Байпаса. Включен (горит) когда ИБП работает в режиме Байпаса.
Выключен (не горит) когда ИБП работает от Инвертора в режиме двойного преобразования.
⑤ “FAULT” : красный индикатор неисправности. Включен (горит) в случае неисправности ИБП.
8
