ИБП INELT Monolith K 6k – 10k Руководство по эксплуатации
⑥ Экран ж/к-дисплея — индикация текущих параметров ИБП, состояния ИБП, неисправности ИБП.
⑦ “Select”: кнопка выбора параметра. При работе ИБП в режиме работы от входного напряжения на
экране ж/к-дисплея индицируется текущее значение выходного напряжения. Последовательное
нажатие кнопки выбора выводит на экран ж/к-дисплея информацию о входном напряжении, входной
и выходной частоте, величине нагрузки, состоянии ИБП, напряжении на АБ и т.д (см.п.5.3.5).
Нажатие и удержание кнопки “Select” в течении 3-х секунд переводит дисплей в режим просмотра
дополнительных параметров (см.п. 5.3.7)
⑧ “ON” : кнопка включения ИБП. Нажать и удерживать в течении 1 секунды для включения ИБП.
При работе ИБП от входного напряжения нажатие кнопки включения на 1 секунду запускает
внутренний тест АБ. ИБП остановит проведение теста через 10 секунд или если напряжение на АБ
снизится до критического. Когда ИБП работает в батарейном режиме нажатие кнопки включения на 2
секунды отключает звуковую сигнализацию батарейного режима, но звуковая сигнализация о низком
напряжении и отключении ИБП по окончанию времени автономии останется активной.
⑨ “OFF” : кнопка выключения ИБП. Нажать и удерживать в течении 1 секунды для выключения
ИБП.
3.3.3 Внешний вид ИБП
3.3.4. Описание порта RS-232
Коммуникационный порт RS-232 предназначен для передачи данных о состоянии и параметрах
работы ИБП для мониторинга и управления ИБП и поддерживает двунаправленный обмен по
протоколу компании Megatec.
Для подключения к компьютеру используется информационный кабель М2502 («зеленый»). Распайка
кабеля приведена в следующей таблице:
Контакты разъема ИБП Контакты разъёма ПК
9 2 (Receive)
6 3 (Deliver)
7 5 (Ground)
9
SNMP-Slot (опция)
Лицевая панель
Воздухозаборники
ЕРО
Вентилятор
USB RS232
Ручной
Переключатель
Ремонтного
Байпаса
(опция)
Автомат
BYPASS
Автомат
POWER
Автомат
BATTERY
Клеммная
колодка

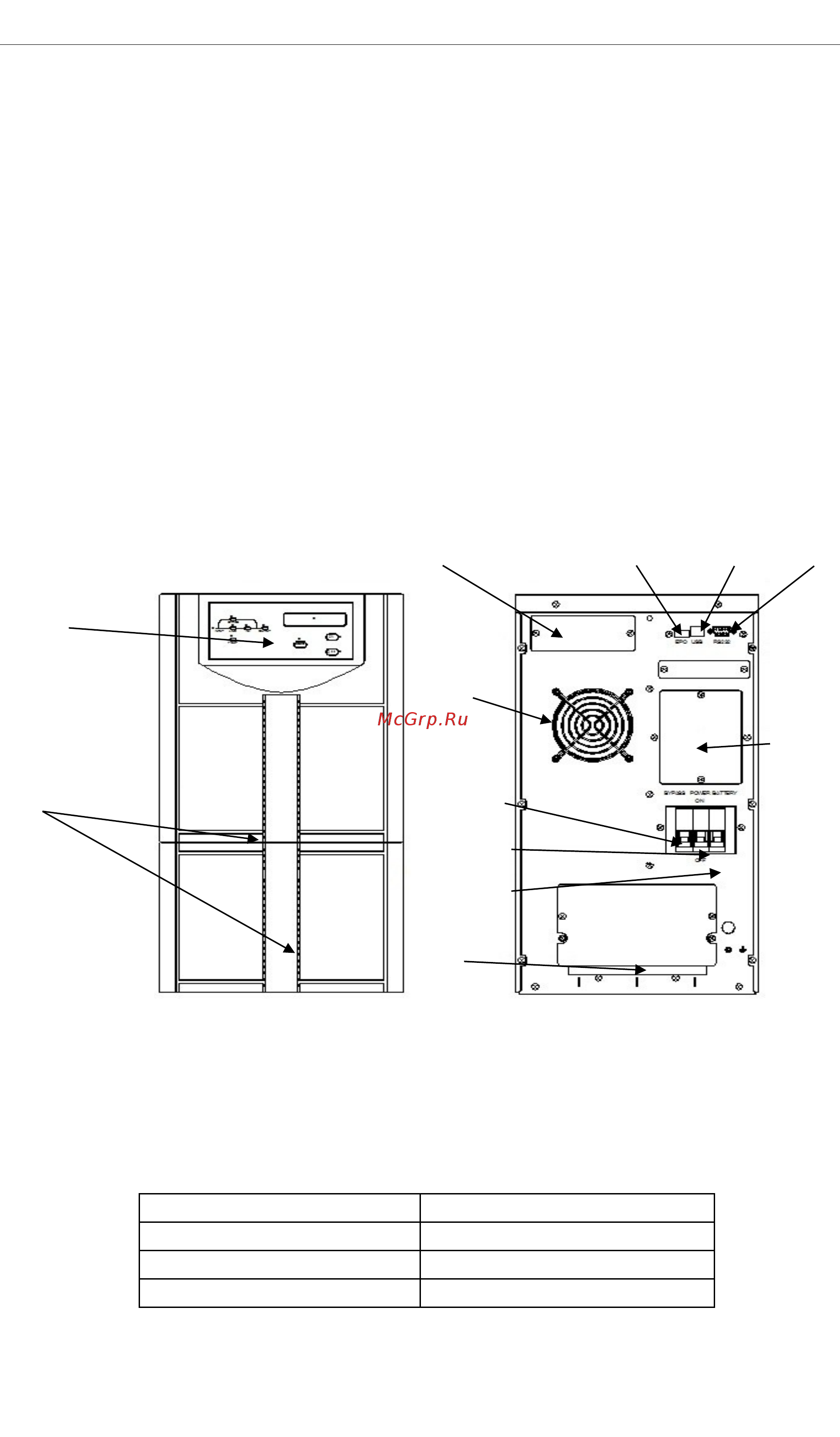

Рис.3.3-3 Внешний вид ИБП INELT серии Monolith K 6k-10k
