10
3.2 Принцип работы
При корректном входном напряжении выпрямитель (Rectifier) преобразует переменное напряжение в
постоянное, которое одновременно используется для заряда АБ и для питания инвертора (Inverter). При
преобразовании переменного напряжения в постоянное (AC\DC) выпрямитель фильтрует входное напряжение,
полностью избавляя поступающее на инвертор напряжение от всплесков и выбросов, электрического шума и
неустойчивой частоты, что позволяет инвертору обеспечивать нагрузку стабилизированным и качественным
напряжением. При возникновении сбоя входного напряжения АБ, постоянно электрически соединенные с
инвертором шиной постоянного тока (DC BUS), обеспечивают напряжение на инверторе, чем достигается
непрерывная подача напряжения на нагрузку и таким образом осуществляется защита нагрузки от сбоев
входного напряжения. При возникновении проблем с инвертором, например, перегрев инвертора, короткое
замыкание, некорректное напряжение на выходе инвертора, величина нагрузки, превышающая возможности
инвертора и т. д. инвертор автоматически отключается, для предотвращения возможного повреждения. Если в
этот момент входное напряжение корректно, статический переключатель (Static Switch) автоматически
переключит электропитание нагрузки на Байпас, чтобы обойти неисправный инвертор, не прерывая питания
нагрузки. Когда ИБП требует сервисного обслуживания, ремонта или замены АБ, а электропитание нагрузки не
может быть прервано, пользователь должен сначала выключить Инвертор, включить автомат (переключатель)
сервисного Байпаса (Maintenance Bypass Switch), а затем выключить автоматы POWER и BYPASS. В процессе
сервисного обслуживания нагрузка продолжает питаться от входной сети через включенный автомат
(переключатель) сервисного Байпаса, в то время, как все внутренние части ИБП отключены от электропитания;
обслуживающий персонал может безопасно проводить сервисные работы.
3.3 Режимы работы ИБП
Данная конфигурация позволяет работать ИБП в четырех режимах:
- режим работы от входной сети (UTILITY MODE);
- режим работы от АБ (BATTERY MODE);
- режим Байпас (BYPASS MODE);
- режим сервисного Байпаса (MAINTENANCE BYPASS MODE).
3.3.1 Режим работы от входной сети (UTILITY MODE)

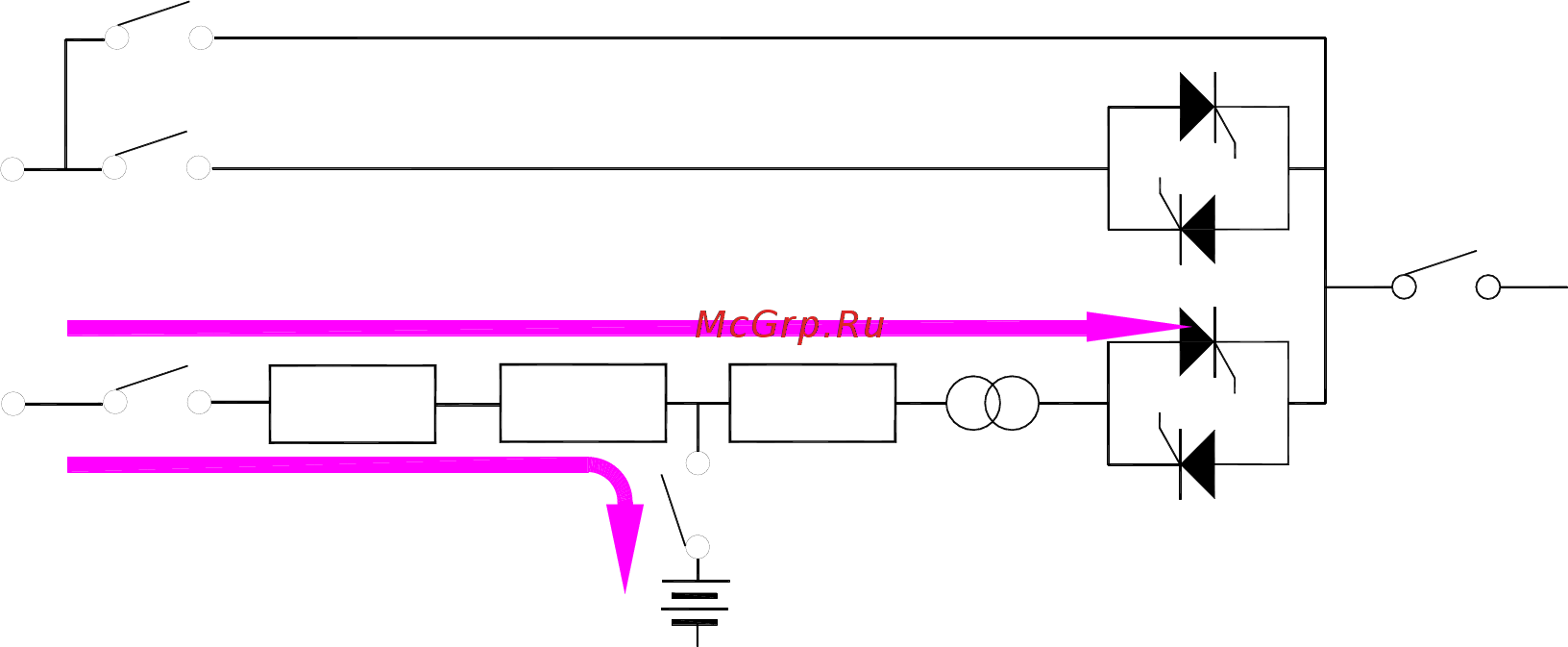

Как показано на рис.3-2, в режиме работы от входной сети, выпрямитель преобразует переменный ток
в постоянный, который поступает на инвертор и на заряд АБ. Благодаря преобразованию AC\DC, инвертор
DC\AC на выходе ИБП вырабатывает качественную синусоиду необходимой амплитуды для питания нагрузки,
т. к. выпрямитель сглаживает электрические шумы, избавляет от непостоянства частоты и т. д.
AC SOURCE
LOAD
Transformer
Battery
Group
DC/AC
AC/DC
Filter
Utility
Bypass
Maintenance Switch
Рис.3-2 Режим работы от входной сети (Utility Mode)
3.3.2 Режим работы от АБ
Как показано на рис.2-3, когда происходит сбой входного электропитания, группа батарей,
соединенная с шиной постоянного тока (DC BUS) обеспечивает напряжением инвертор, вырабатывающий
стабильное синусоидальное напряжение для питания нагрузки, обеспечивая т.о. защиту нагрузки от сбоев
входного напряжения.
