AC SOURCE
LOAD
Transformer
Battery
Group
DC/AC
AC/DC
Filter
Utility
Bypass
Maintenance Switch

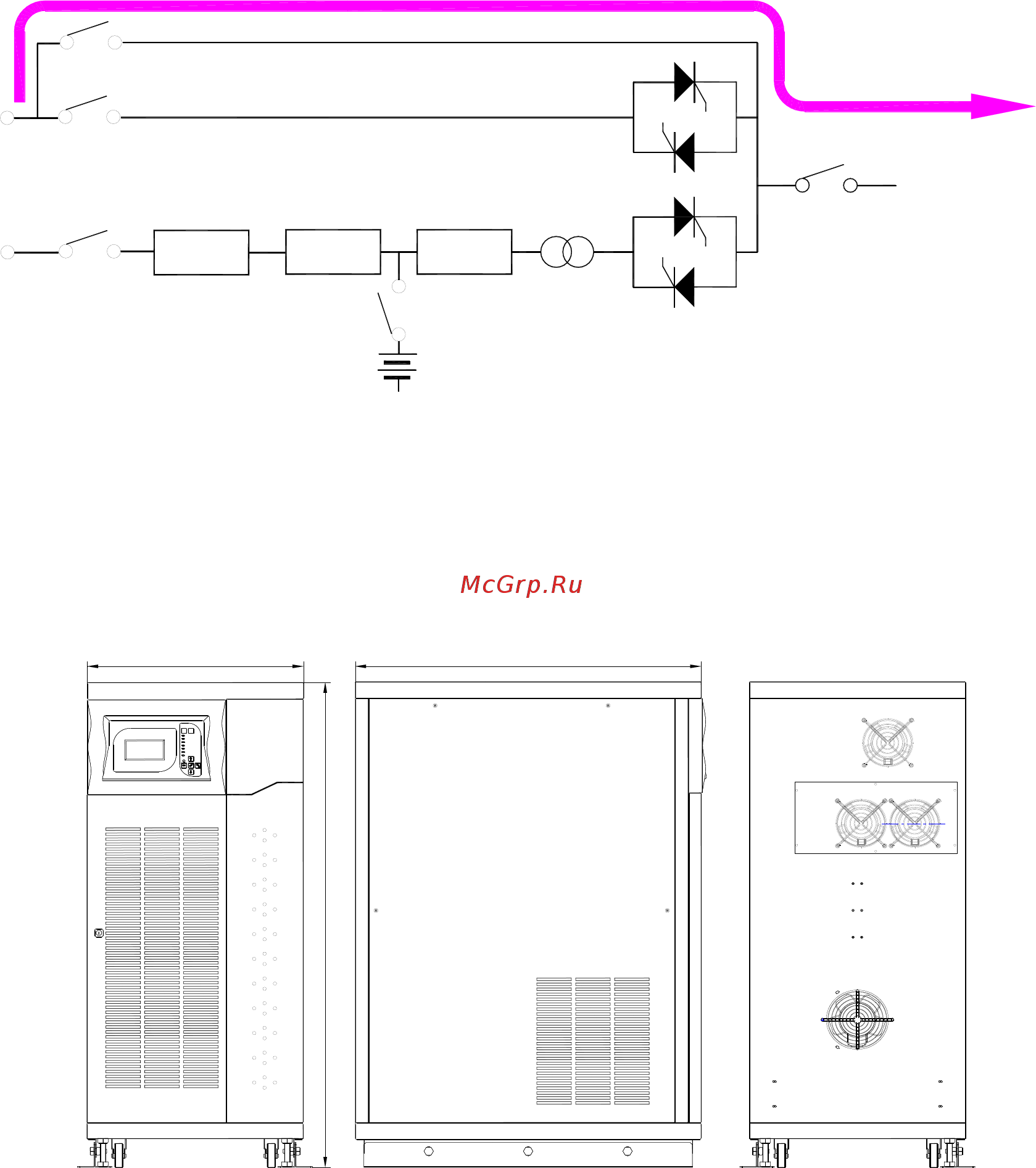

Рис.3-5 Режим сервисного Байпаса (Maintenance Bypass Mode)
4. Внешний вид и конструкция ИБП
4.1 Внешний вид ИБП серии Monolith XL 20k -160k
Внешний вид ИБП ИНЭЛТ серии Monolith XL 20k-160k представлен на следующих рисунках
ON OFF
RECTIFIER
FAULT
BAT.LOW
OVERLOAD
INVERTER
BYPASS
PHASE
500
1180
800
Рис.4.1 Внешний вид ИБП Monolith XL 20
