Запобіжні заходи
RQT9842
43
Підготовка до
експлуатації
Цей пристрій можна встановити на стіні за допомогою кронштейнів настінного монтажу, що постачаються в
комплекті, тощо. Гвинт і стіна для монтажу повинні бути достатньо міцними, щоб утримати вагу щонайменше
33 кг.
Гвинти та інші деталі не входять до комплекту, оскільки їхні тип і розмір будуть залежати від монтажу.
≥ Див. опис кроку
2 щодо детальної інформації про потрібні гвинти.
≥ В якості додаткового заходу безпеки обов'язково прикріпіть шнур, що запобігає падінню.
Приладдя, що постачається в комплекті
Приладдя, потрібне додатково (є у продажу)
≥ Гвинти для настінного монтажу......................................................................................................................... k 4
≥ Шнур, що запобігає падінню .............................................................................................................................. k 2
≥ Кільця з різьбою (для прикріплення шнура, що запобігає падінню) ............................................................... k 2
≥ Використовуйте шнур, який здібний підтримувати понад 33 кг (діаметром близько 1,5 мм).
Розташуйте на стіні позиції для гвинтів.
≥ За допомогою нижчезазначених вимірювань визначте положення гвинтів на стіні.
≥
Залиште мінімум 100 мм простору над основним апаратом, щоб забезпечити достатньо місця для встановлення основного апарата.
≥ Розташуйте основний апарат таким чином, щоб праворуч від нього було не менш за 50 мм вільного простору. У
протилежному випадку може бути неможливо користуватися кнопками.
≥ Обов’язково перевірте горизонтальне відносне розташування гвинтів за допомогою спиртового рівня.
Під час кріплення основного апарата до стіни
≥ Розташуйте основний апарат на рівній вертикальній поверхні.

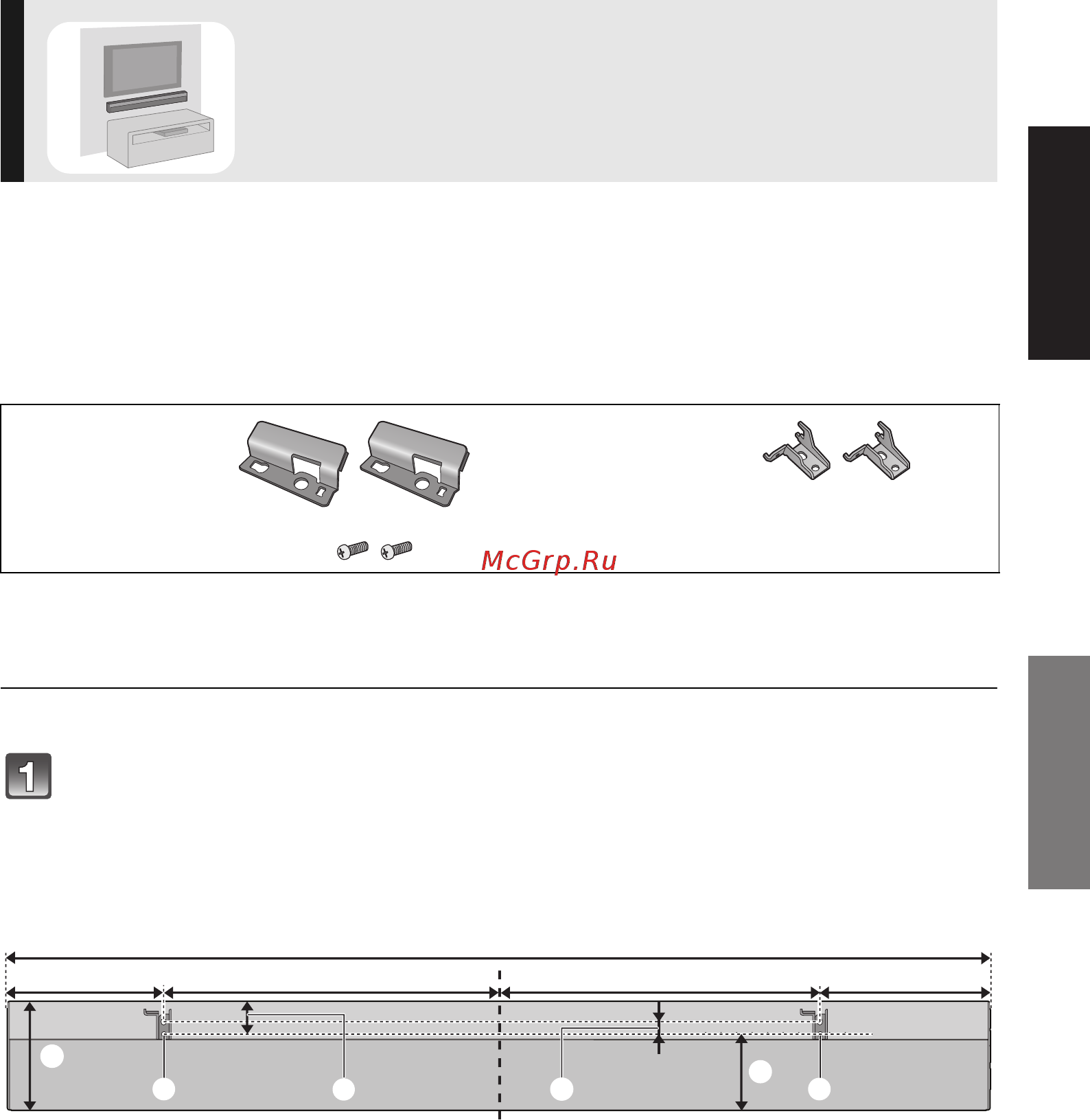

∏ 2 Захисні тримачі ∏ 2 Кронштейни для
настінного монтажу
∏ 2 гвинти без шайби
A 950 мм B 153 мм C 322 мм D 310 мм
E 165 мм F 105 мм G 74 мм H 31 мм
I 12,5 мм J Кронштейн для настінного монтажу (постачається в комплекті)
A
BC
D
E
F
I
H
G
JJ
