46
RQT9842
Крок 3 Підключення
≥ Перед підключенням вимкніть усе обладнання та ознайомтесь із відповідними інструкціями з експлуатації.
Не підключайте мережевий шнур змінного струму до виконання всіх інших підключень.
∫ HDMI
≥
Підключення HDMI підтримує VIERA Link “HDAVI Control” (
>
52), якщо використовується з сумісним телевізором Panasonic.
≥ Використовуйте високошвидкісні кабелі HDMI, сумісні з ARC. Не можна використовувати кабелі, що не сумісні з HDMI.
≥ Рекомендується використовувати кабель HDMI виробництва Panasonic.
Перевірте, чи позначений HDMI-вихід телевізора міткою “HDMI (ARC)”.
∫ Що таке ARC?
ARC є скороченням для Audio Return Channel або HDMI ARC (передача цифрового звуку за кабелем HDMI). Воно
використовується для позначення однієї з функцій HDMI. У випадку підключення основного апарата до роз’єму телевізора, який
позначено “HDMI (ARC)”, необхідність у використанні оптичного цифрового аудіокабелю, що зазвичай забезпечує передавання
звуку від телевізора, відсутня, а сигнали зображення та звуку від телевізора передаються за
єдиним кабелем HDMI.
Виконайте підключення.
A Кабель HDMI
A Кабель HDMI B Кабель оптичного цифрового виходу
≥
Під час використання оптичного цифрового аудіокабелю
вставте його кінець у роз'єм належним чином.

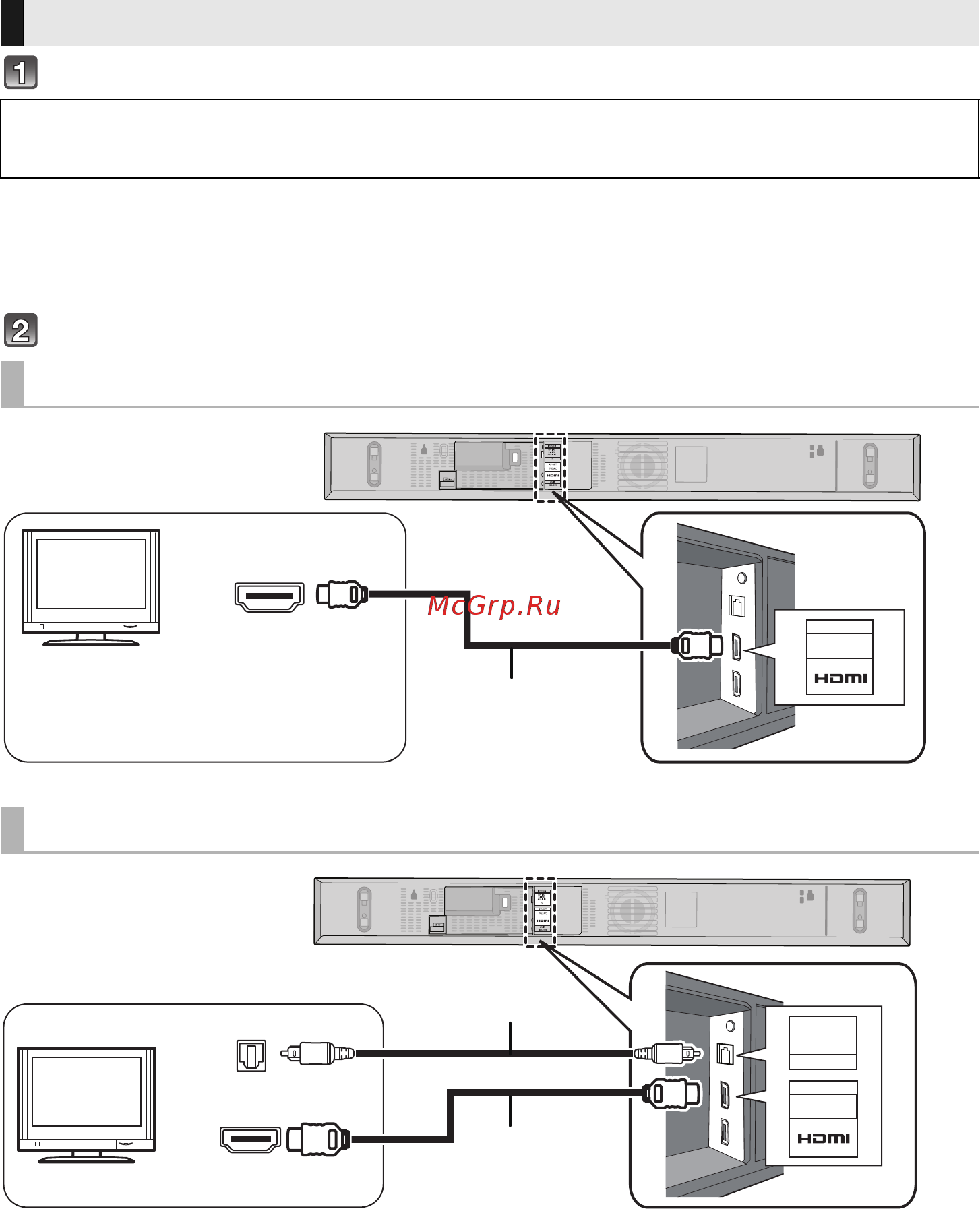

Підключення до телевізора
Підключення може відрізнятися у залежності від маркування, що надруковане поруч з роз'ємом HDMI.
Маркування “HDMI (ARC)”: підключення [A]
Немає маркування “HDMI (ARC)”: підключення [B]
[A] Є мітка “HDMI (ARC)”
[B] Немає мітки “HDMI (ARC)”
HDMI IN (ARC)
AV OUT
TV(ARC)
A
Обов’язково виконуйте
підключення до ARC-
сумісного роз’єму
телевізора. (Див.
інструкцію з експлуатації
телевізора.)
Телевізор
HDMI IN
OPTICAL
OUT
TV
OPTICAL
DIGITAL
AUDIO IN
AV OUT
TV(ARC)
B
A
Телевізор
SC-HTB170EE-VQT9842_ukr.book 46 ページ ２０１３年２月１９日 火曜日 午後１時４０分
