Brother QL-710W (USB, WiFi) [3/23] Кабель rs 232c и сетевой кабель не входят в стандартный комплект поставки выберите подходящий кабель для своего интерфейса

Кабель RS-232C и сетевой кабель не входят в стандартный

комплект поставки.

Выберите подходящий кабель для своего интерфейса.

• USB-кабель

Используйте соединительный кабель, входящий в комплект поставки.

• Кабель RS-232C (только для QL-720NW)

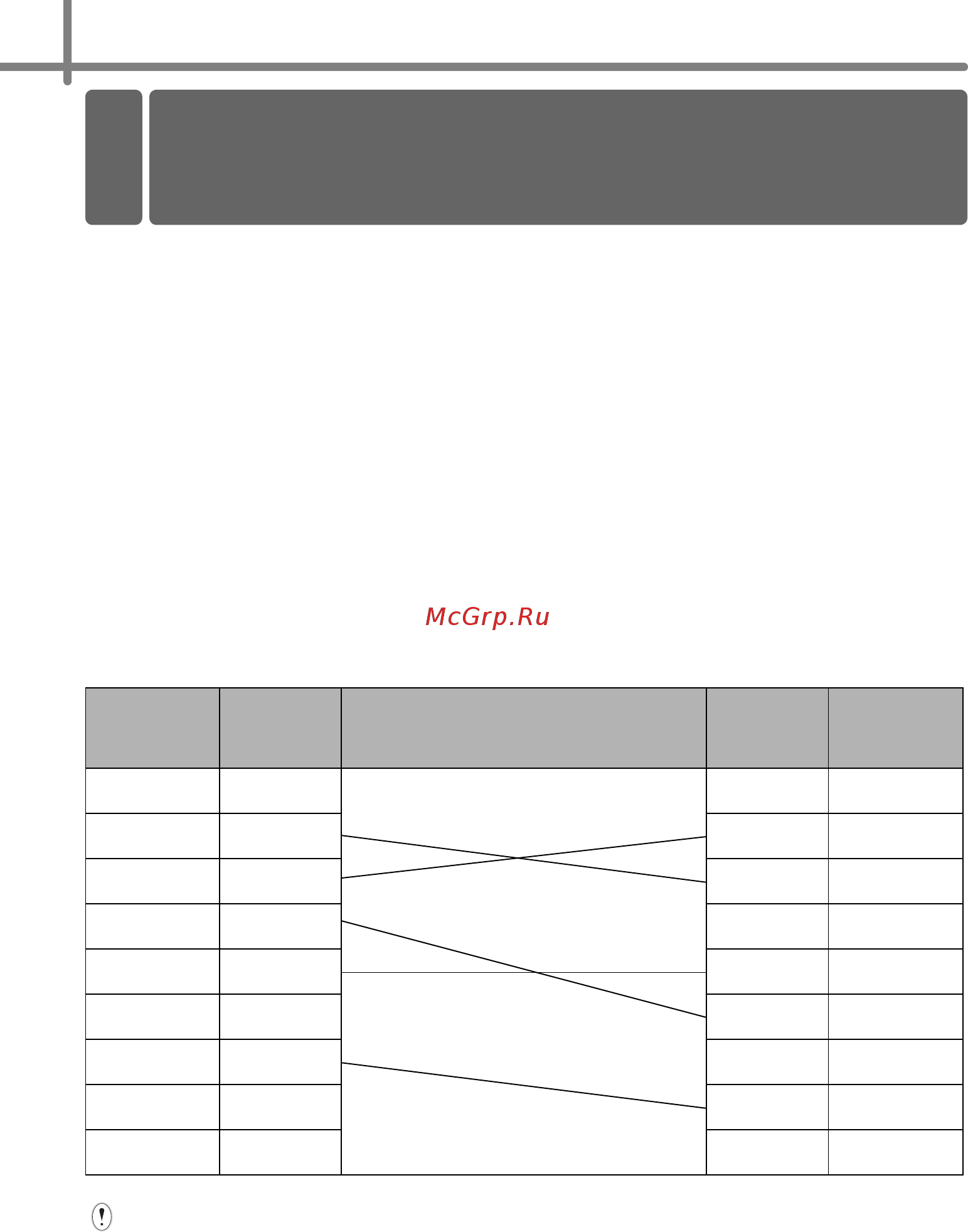

В приведенной ниже таблице указаны назначения контактов для последовательных

кабелей (RS-232C), которые совместимы с этим устройством. Приобрести такие

кабели можно в магазинах электротоваров. Не используйте соединительные кабели

длиннее 2 м.

Brother QL ПК

Разъем D-Sub, стопорный винт с шагом резьбы 4—40 (UNC) 9-контактный

разъем D-Sub

• Сетевой кабель (только для QL-720NW)

Используйте витую пару категории не ниже CAT5 с прямым обжимом для сетей

Fast Ethernet стандарта 10BASE-T или 100BASE-TX.

Разъем последовательного интерфейса RS-232C на данном устройстве не

является источником питания.

1 Использование

соединительного кабеля

Название

сигнала

Номер

контакта

Назначения контактов

Номер

контакта

Название

сигнала

DCD 1 1 DCD

RXD 2 2 RXD

TXD 3 3 TXD

DTR 4 4 DTR

GND 5 5 GND

DSR 6 6 DSR

RTS 7 7 RTS

CTS 8 8 CTS

RI 9 9 RI
