15

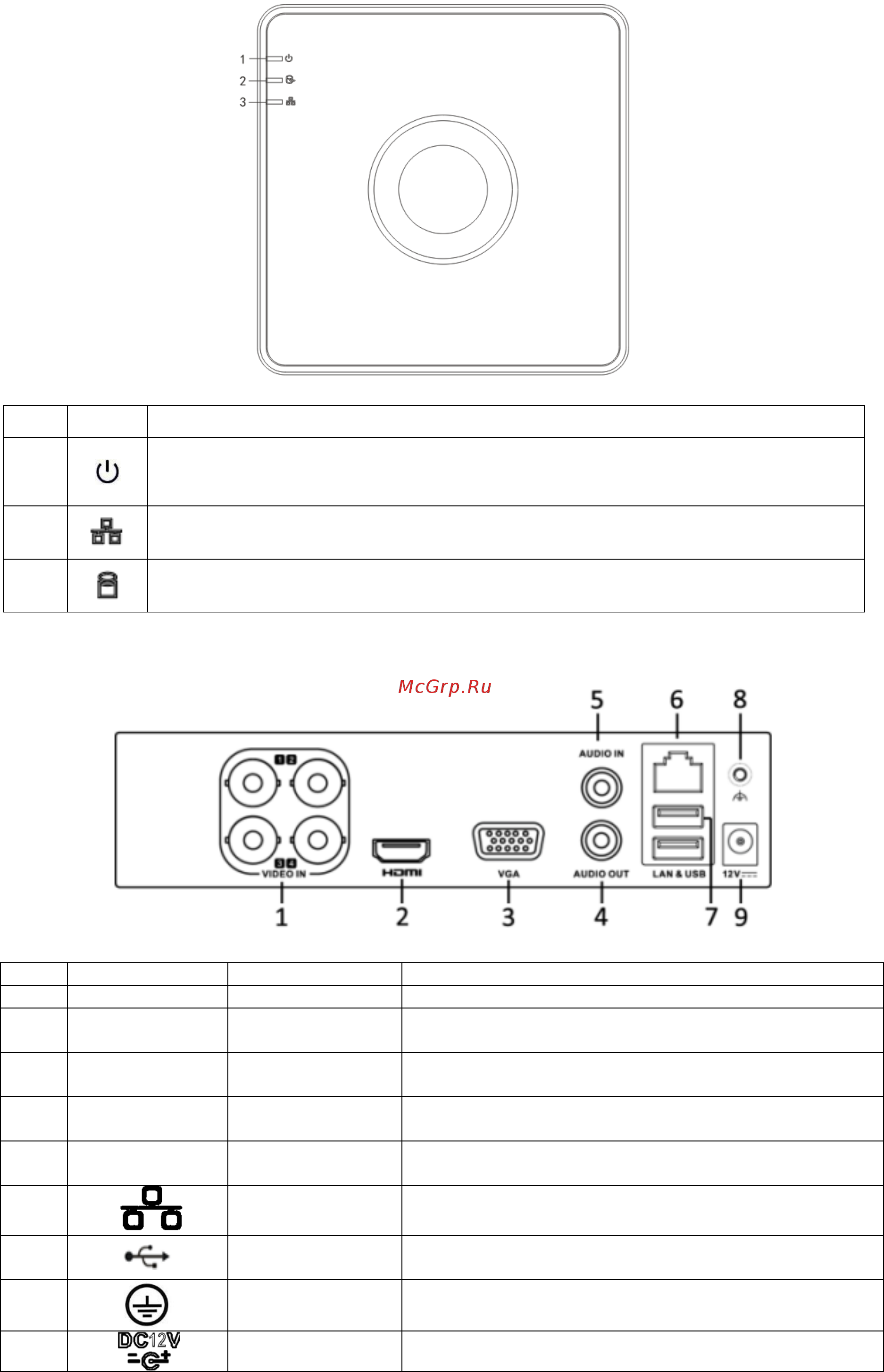

3. ЭЛЕМЕНТЫ КОРПУС І РАЗДЫМЫ
На верхняй панэлі рэгістратара размешчаны індыкатары стану.
Табліца 1
№
Сімвал
Апісанне
1
Індыкатар харчавання рэгістратара.
2
Індыкатар працы сеткі, сігналізуе пра памылкі або адключэнні
Ethernet.
3
Індыкатар працы HDD, сігналізуе пра памылкі ў працы
жорсткага дыска.
Апісанне раздымаў задняй панэлі рэгістратараў прыведзены ў табліцы 2.
Таблица 2
№
Сімвал
Найменне
Апісанне
1
VIDEO IN
Відэа ўваход
Падключэнне камер відэаназірання (раз'ём BNC)
2
HDMI
Відэавыхад
Раз'ём для падлучэння манітора c інтэрфейсам
HDMI
3
VGA
Відэавыхад
Раз'ём для падлучэння манітора c інтэрфейсам
VGA
4
AUDIO OUT
Аўдыё выхад
Раз'ём для падлучэння прылады прайгравання
аўдыё сігналу (RCA).
5
AUDIO IN
Аўдыё ўваход
Раз'ём для падлучэння крыніцы аўдыё сігналу
(RCA).
6
Сеткавай порт
Раз'ём для падлучэння рэгістратара да сеткі
(10Base-T / 100Base-TX)
7
USB
Раз'ём для падлучэння пераносных
назапашвальнікаў і мышы
8
Зазямленне
Клема для падлучэння зазямлення
9
Харчаванне
Раз'ём для падлучэння БП DC12 В
