26

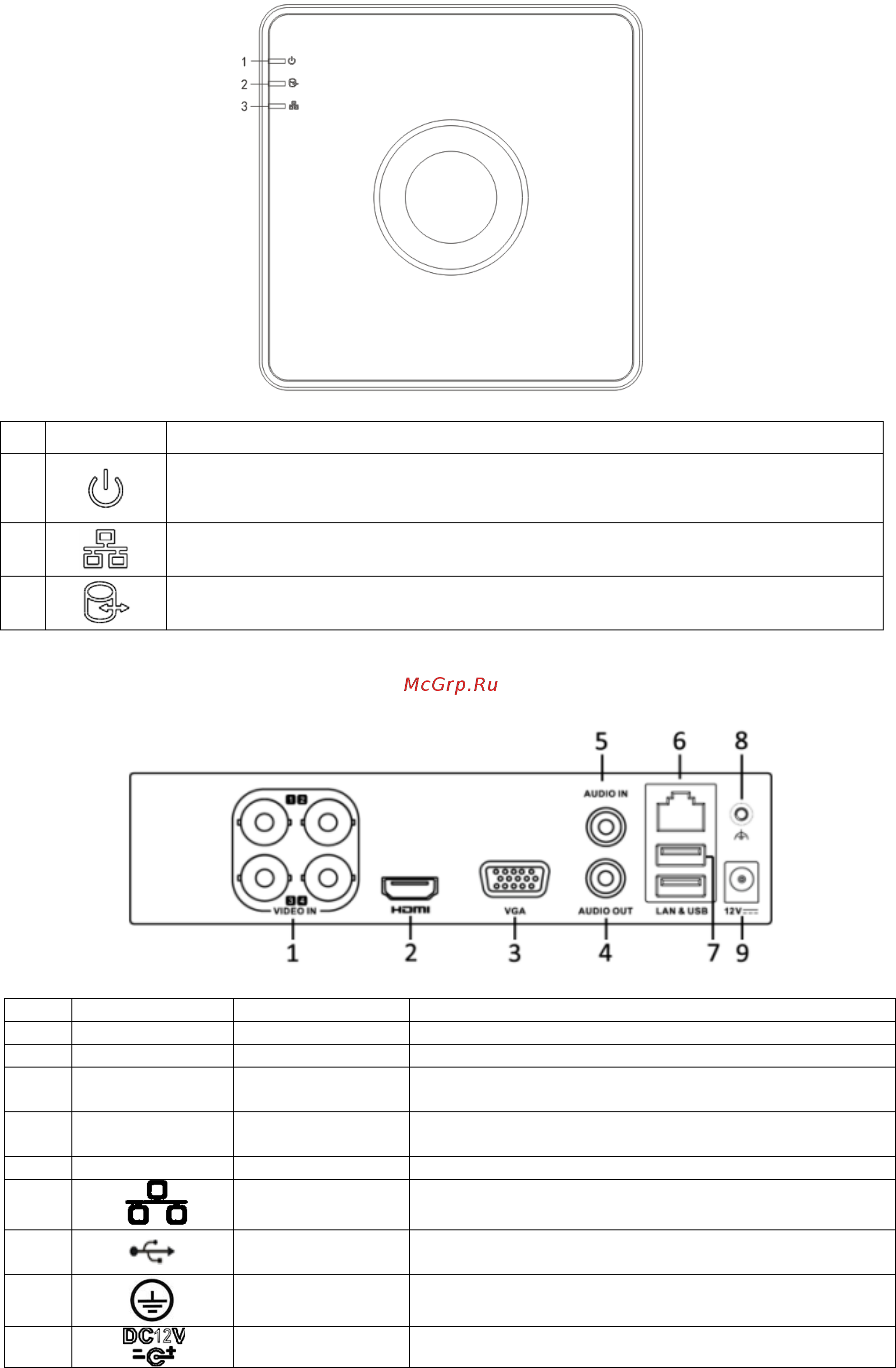

3. ТҰРҚЫНЫҢ ЭЛЕМЕНТТЕРI ЖӘНЕ АҒЫТПАЛАР
Күйдiң жайғастырылған көрсеткiштерi тiркеушiнiң жоғарғы тақтасында.
Кесте 1
№
Белгі
Сипаттама
1
Тіркегіштің нәрінің индикатор.
2
Аудың жұмысының индикатор, туралы қате немесе Ethernet
сөндір сигнализирует.
3
HDD жұмысының индикатор, қатал күй табағымныңжұмысынд
а туралы қателерде сигнализирует.
Тiркеушiлерiнiң артқы панелiнiң ағытпаларын сипаттама кестеде 2 әкелiнген.
Кесте 2
№
Рәміз
Аты
Баяндау
1
VIDEO IN
Кiру бейне
Бақылау бейне камераларды қосу (разъем BNC)
2
HDMI
Шығу бейне
HDMI монитор c интерфейстi қосуы үшiн ағытпа
3
VGA
Шығу бейне
Монитор c VGA интерфейсiмен қосуы үшiн
ағытпа
4
AUDIO OUT
Аудио шығу
Дабыл орындау құрылымының қосуы үшiн
ағытпа аудио (RCA).
5
AUDIO IN
Аудио кiру
Дабыл көздiң қосуы үшiн ағытпа аудио (RCA).
6
Торлық порт
Желiге тiркеушiнiң қосуы үшiн ағытпа (10Base-
T/100Base-TX)
7
USB
Тасымалды жинақтағыштарды қосу үшiн ағытпа
және тышқан
8
Заземление
Клеммный для заземления
9
қуат
Қосу үшiн ағытпа БП DC12 В
