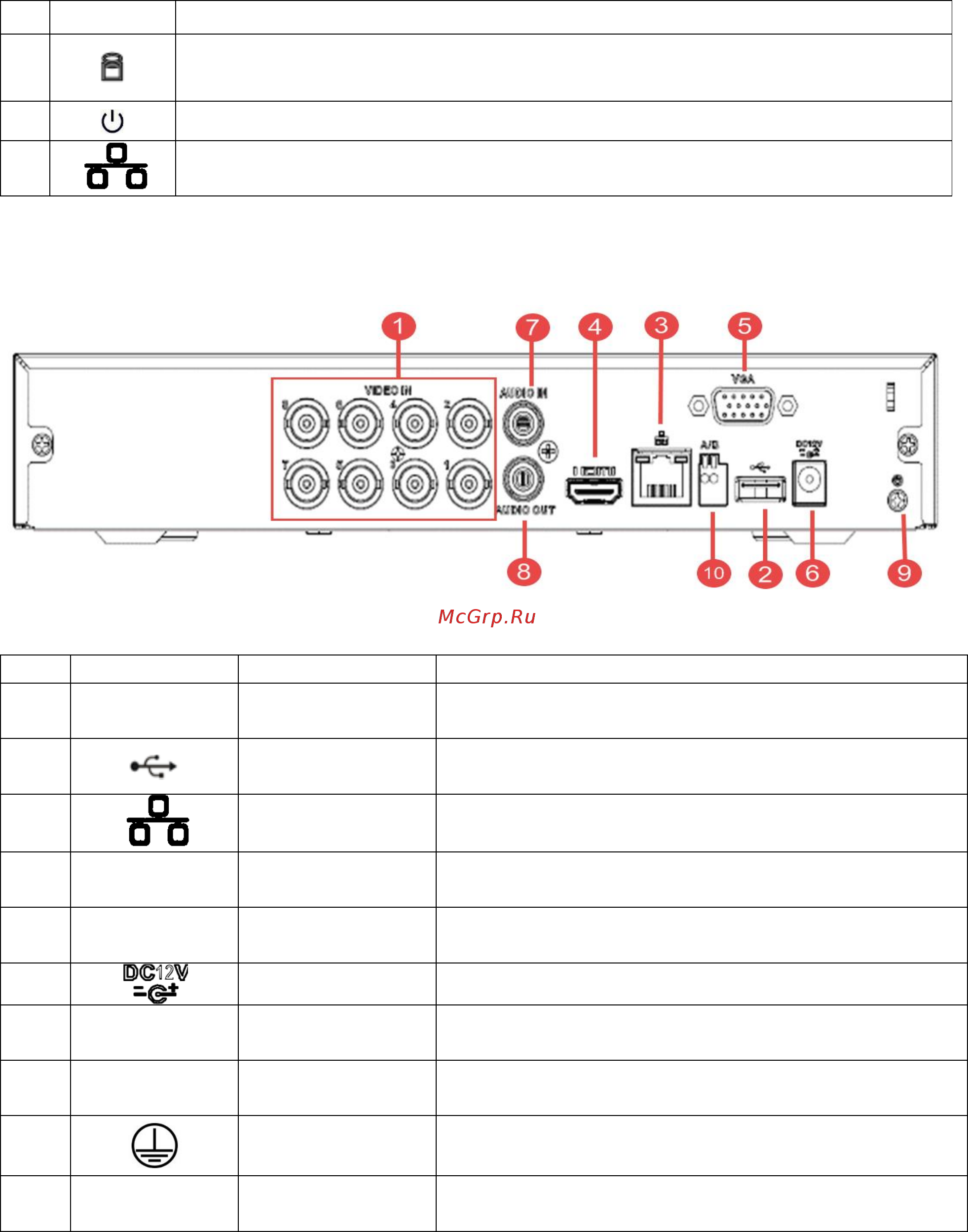

ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ
На передней панели регистратора расположены индикаторы состояния
Таблица 1
№
Символ
Описание
1
Индикатор работы HDD, сигнализирует об ошибках в работе жесткого
диска.
2
Индикатор питания регистратора.
3
Индикатор работы сети, сигнализирует об ошибках или отключении
Ethernet.
Описание разъемов задней панели регистраторов приведены в таблице 2.
Внимание: компоновка и наличие дополнительных разъемов может быть
изменена в зависимости от модификации устройства.
Таблица 2
№
Символ
Наименование
Описание
1
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
2
USB
Разъем для подключения переносных
накопителей и мыши
3
Сетевой порт
Разъем для подключения регистратора к сети
(10Base-T/100Base-TX)
4
HDMI
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
5
VGA
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
Питание
Разъем для подключения БП DC12 В
7
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA).
8
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA).
9
Заземление
Зажим для подключения заземляющего
контакта.
10
AB
RS-485
Клеймными разъем для подключения
поворотных устройств
