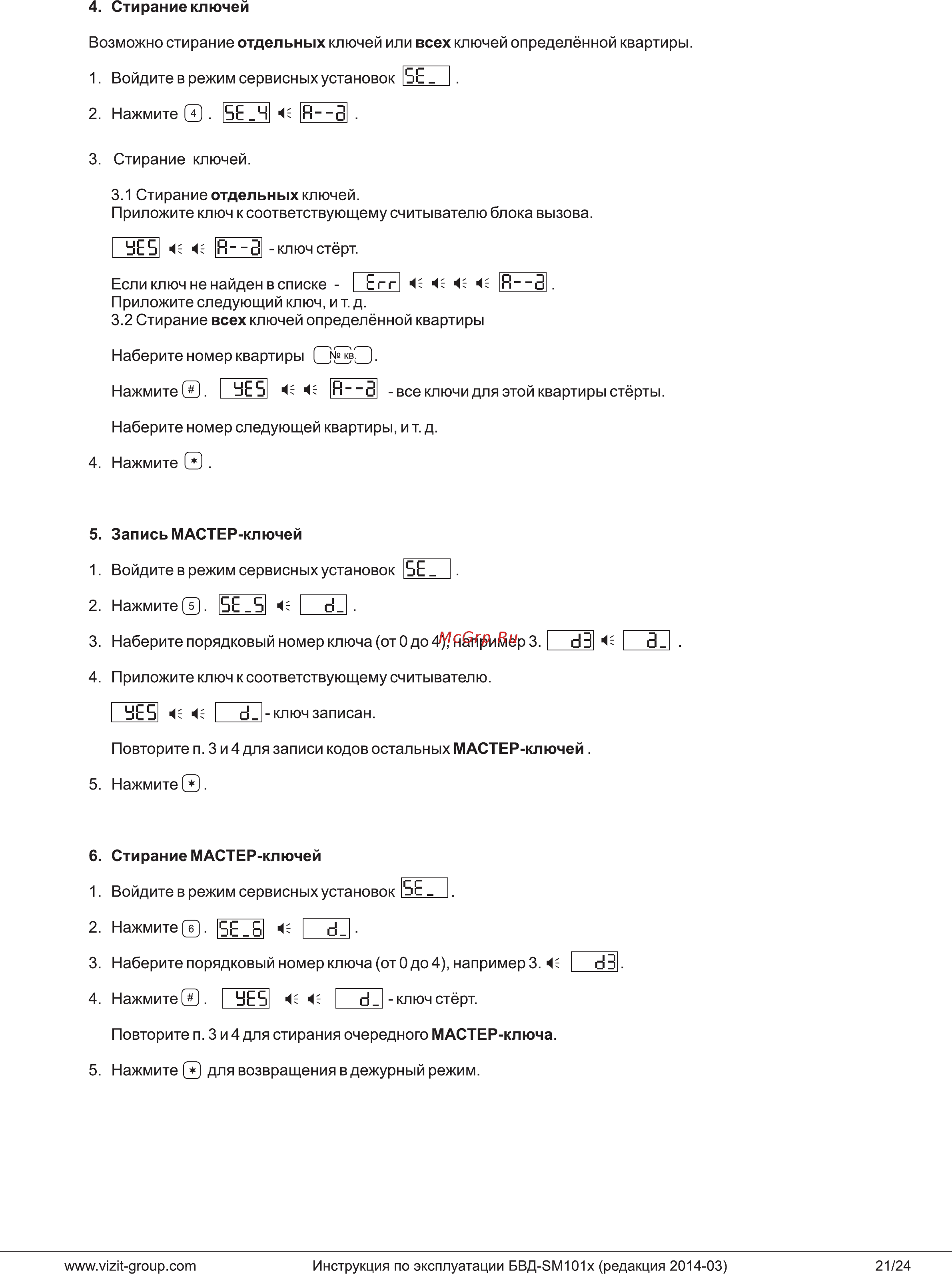

4 Стирание ключей Возможно стирание отдельных ключей или всех ключей определённой квартиры 1 Войдите в режим сервисных установок 5Е I 2 Нажмите 5Е Ч 4J R 5 3 Стирание ключей 3 1 Стирание отдельных ключей Приложите ключ к соответствующему считывателю блока вызова dE5 4i 4i R d ключетёрт Если ключ не найден в списке Егг 4 4 4 4 Я 3 Приложите следующий ключ и т д 3 2 Стирание всех ключей определённой квартиры Наберите номер квартиры OSO Нажмите I UE5 4J 4J R 3 все ключи для этой квартиры стёрты Наберите номер следующей квартиры и т д 4 Нажмите 5 Запись МАСТЕР ключей 1 Войдите в режим сервисных установок 5Е I 2 Нажмите 5Е 5 4 d 3 Наберите порядковый номер ключа от 0 до4 например 3 dЗ 4 3 4 Приложите ключ к соответствующему считывателю ЕИ 4 4 ЕН ключ записан Повторите п Зи4 для записи кодовостальныхМАСТЕР ключей 5 Нажмите 6 Стирание МАСТЕР ключей 1 Войдите в режим сервисных установок I5E I 2 Нажмите SE Б 4 d 3 Наберите порядковый номер ключа от 0 до 4 например 3 4 J d 3 4 Нажмите ЕИ 4 4 ЕН ключ стёрт Повторите п 3 и 4 для стирания очередного МАСТЕР ключа 5 Нажмите для возвращения вдежурный режим www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 21 24
