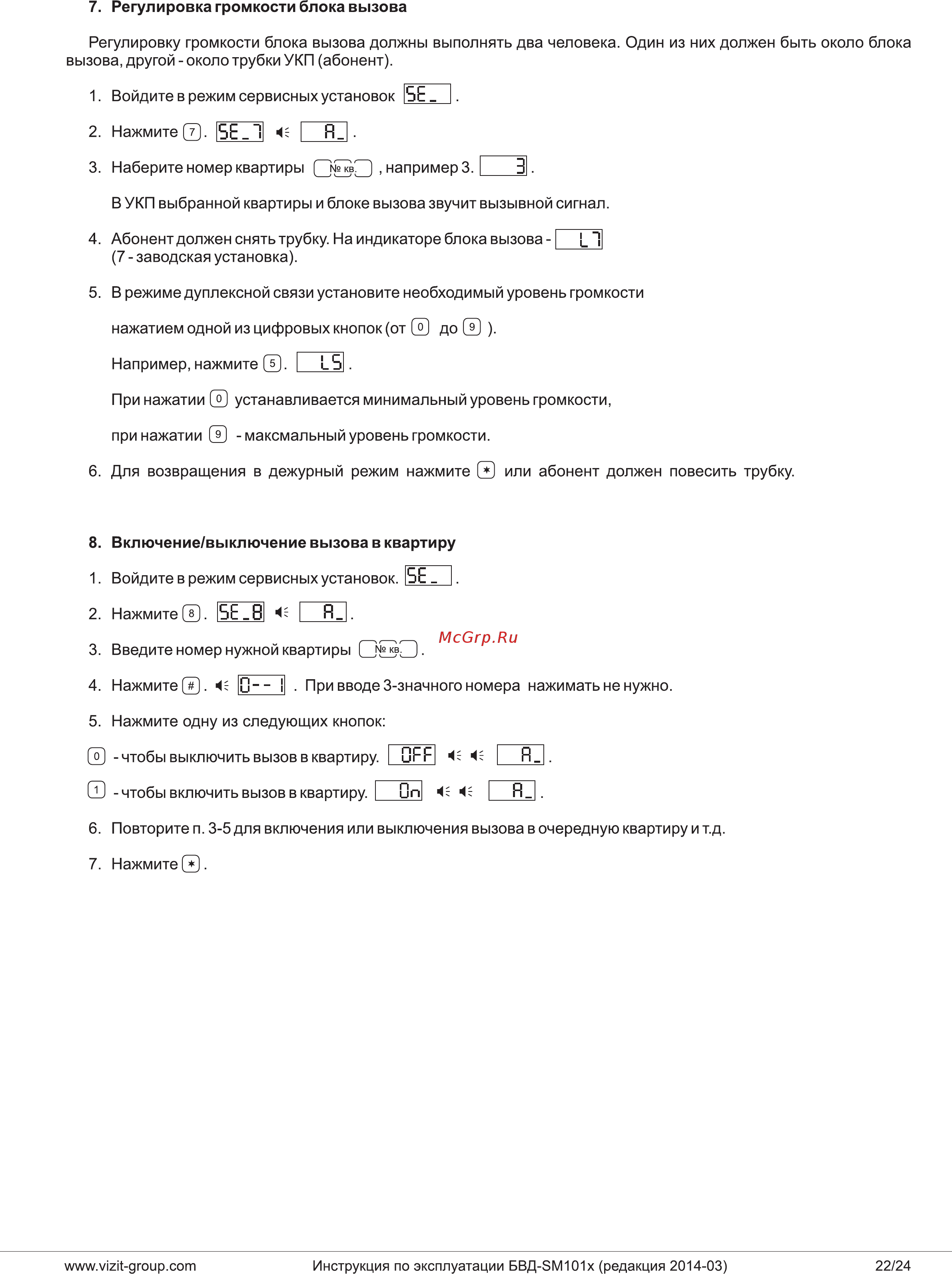

7 Регулировка громкости блока вызова Регулировку громкости блока вызова должны выполнять два человека Один из них должен быть около блока вызова другой около трубки УКП абонент 1 Войдите в режим сервисных установок 5Е I 2 Нажмите Q 5Е l 4 Я 3 Наберите номер квартиры например 3 3 В УКП выбранной квартиры и блоке вызова звучит вызывной сигнал 4 Абонент должен снять трубку На индикаторе блока вызова L 7 заводская установка 5 В режиме дуплексной связи установите необходимый уровень громкости нажатием одной из цифровых кнопок от до Например нажмите 0 LSI При нажатии 0 устанавливается минимальный уровень громкости при нажатии 0 максмальный уровень громкости 6 Для возвращения в дежурный режим нажмите 0 или абонент должен повесить трубку 8 Включение выключение вызова в квартиру 1 Войдите в режим сервисных установок 5Е 2 Нажмите 5Е 8 4 Я 3 Введите номер нужной квартиры О 4 Нажмите 4г 0 При вводе 3 значного номера нажимать не нужно 5 Нажмите одну из следующих кнопок чтобы выключить вызов в квартиру СПЕЕ I Я чтобы включить вызов в квартиру I 0п 4 4 I Я 6 Повторите п 3 5 для включения или выключения вызова в очередную квартиру и т д 7 Нажмите www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 22 24
