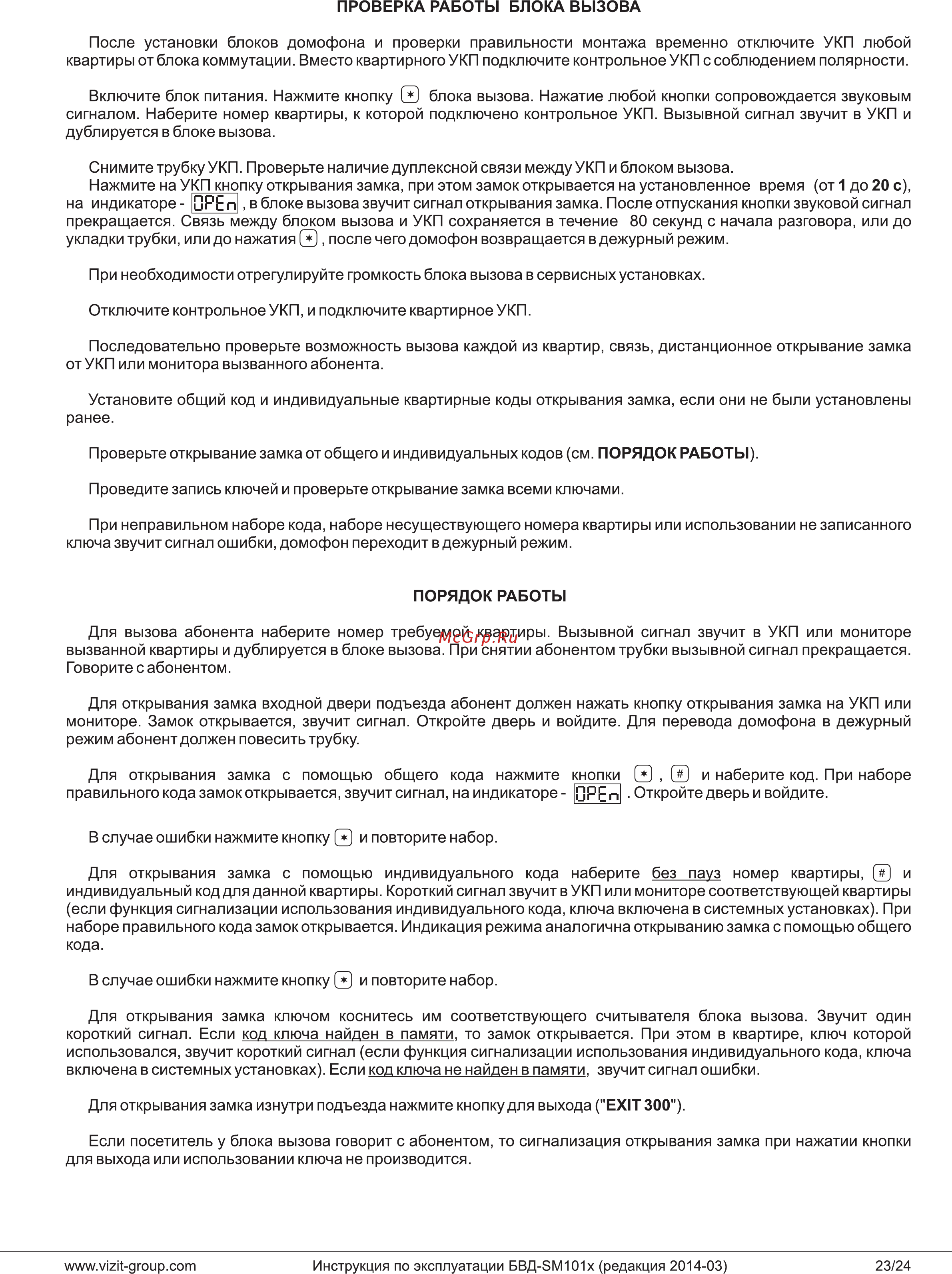

ПРОВЕРКА РАБОТЫ БЛОКА ВЫЗОВА После установки блоков домофона и проверки правильности монтажа временно отключите УКП любой квартиры от блока коммутации Вместо квартирного УКП подключите контрольное УКП с соблюдением полярности Включите блок питания Нажмите кнопку 0 блока вызова Нажатие любой кнопки сопровождается звуковым сигналом Наберите номер квартиры к которой подключено контрольное УКП Вызывной сигнал звучит в УКП и дублируется в блоке вызова Снимите трубку УКП Проверьте наличие дуплексной связи между УКП и блоком вызова Нажмите на УКП кнопку открывания замка при этом замок открывается на установленное время от 1 до 20 с на индикаторе ОРЕ п в блоке вызова звучит сигнал открывания замка После отпускания кнопки звуковой сигнал прекращается Связь между блоком вызова и УКП сохраняется в течение 80 секунд с начала разговора или до укладки трубки или до нажатия 0 после чего домофон возвращается в дежурный режим При необходимости отрегулируйте громкость блока вызова в сервисных установках Отключите контрольное УКП и подключите квартирное УКП Последовательно проверьте возможность вызова каждой из квартир связь дистанционное открывание замка от УКП или монитора вызванного абонента Установите общий код и индивидуальные квартирные коды открывания замка если они не были установлены ранее Проверьте открывание замка от общего и индивидуальных кодов см ПОРЯДОК РАБОТЫ Проведите запись ключей и проверьте открывание замка всеми ключами При неправильном наборе кода наборе несуществующего номера квартиры или использовании незаписанного ключа звучит сигнал ошибки домофон переходит в дежурный режим ПОРЯДОК РАБОТЫ Для вызова абонента наберите номер требуемой квартиры Вызывной сигнал звучит в УКП или мониторе вызванной квартиры и дублируется в блоке вызова При снятии абонентом трубки вызывной сигнал прекращается Говорите с абонентом Для открывания замка входной двери подъезда абонент должен нажать кнопку открывания замка на УКП или мониторе Замок открывается звучит сигнал Откройте дверь и войдите Для перевода домофона в дежурный режим абонент должен повесить трубку Для открывания замка с помощью общего кода нажмите кнопки 0 0 и наберите код При наборе правильного кода замок открывается звучит сигнал на индикаторе ИЯ Откройте дверь и войдите В случае ошибки нажмите кнопку 0 и повторите набор Для открывания замка с помощью индивидуального кода наберите без пауз номер квартиры 0 и индивидуальный код для данной квартиры Короткий сигнал звучит в УКП или мониторе соответствующей квартиры если функция сигнализации использования индивидуального кода ключа включена в системных установках При наборе правильного кода замок открывается Индикация режима аналогична открыванию замка с помощью общего кода В случае ошибки нажмите кнопку 0 и повторите набор Для открывания замка ключом коснитесь им соответствующего считывателя блока вызова Звучит один короткий сигнал Если код ключа найден в памяти то замок открывается При этом в квартире ключ которой использовался звучит короткий сигнал если функция сигнализации использования индивидуального кода ключа включена в системных установках Если код ключа не найден в памяти звучит сигнал ошибки Для открывания замка изнутри подъезда нажмите кнопку для выхода EXIT 300 Если посетитель у блока вызова говорит с абонентом то сигнализация открывания замка при нажатии кнопки для выхода или использовании ключа не производится www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 23 24
