ИНСТРУКЦИИ ПО МОНТАЖУ
ВНИМАНИЕ!
Все операции, описанные в данном параграфе, должны осуществляться квалифицированным
персоналом.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И РЕГУЛИРОВКИ:
ВНИМАНИЕ!
Электрическая линия питания генератора должна быть оснащена заземлением и
термомагнитным выключателем с дифференциалом.
Кабель электропитания должен быть подсоединен к электрощиту, оснащенному
разъединительным выключателем.
Серийная комплектация теплового генератора включает все контрольные и защитные устройства,
необходимые для функционирования: подсоединенный электрощит, термостат температуры воздуха (2),
термостат вентилятора и защитный термостат с ручным восстановлением.
Кроме того, необходимо предусмотреть:
• Подсоединение к электрической сети, осуществляемое посредством розетки-внешней вилки
питания, после проверки характеристик электрического питания, приведенных не клейкой этикетке.
После проведения всех описанных операций и перед запуском генератора, необходимо проверить
выполненные электрическое соединения в соответствии с приведенными на электрической схеме.
При первом запуске необходимо всегда проверять, чтобы поглощение тока вентилятора не превышало
заявленное значение. Кроме того, горелка должна регулироваться в соответствии с инструкциями,
приведенными в соответствующем руководстве.
ПОДСОЕДИНЕНИЕ К КАНАЛАМ НАГНЕТАНИЯ ГОРЯЧЕГО ВОЗДУХА
Тепловой генератор предрасположен для функционирования в режиме прямого рассеивания воздуха.
Данное устройство может быть подсоединено к каналам соответствующего сечения, если специфические
требования использования требуют этого; в связи с тем, что расход воздуха может изменяться, должны
осуществляться контроли и регулировки, выполняемые каждый раз при внесении значительных изменений
в распределительный контур горячего воздуха (изменения длины или диаметра труб, количества колен и
т.д.).
Необходимо:
• Проверить, что ток, потребляемый двигателем вентилятора не превышает заявленное значение.
• Проверить, что расход воздуха равен номинальному.
ПОДСОЕДИНЕНИЕ К ДЫМООТВОДУ
КПД горения и соответствующее функционирование горелки зависят от тяги трубы. Подсоединение к
дымоотводу должно осуществляться при соблюдении действующих законов и следующих инструкций:
• Траектория дымоотвода должна быть насколько можно более короткой с восходящей траекторией.
• Необходимо избегать узких колен и уменьшения сечения.
• Должна быть предусмотрена одна труба для каждого теплового генератора.
• Тяга дымохода должна быть, по меньше мере, равной предписанной.
АНАЛИЗ ПРОДУКТОВ ГОРЕНИЯ

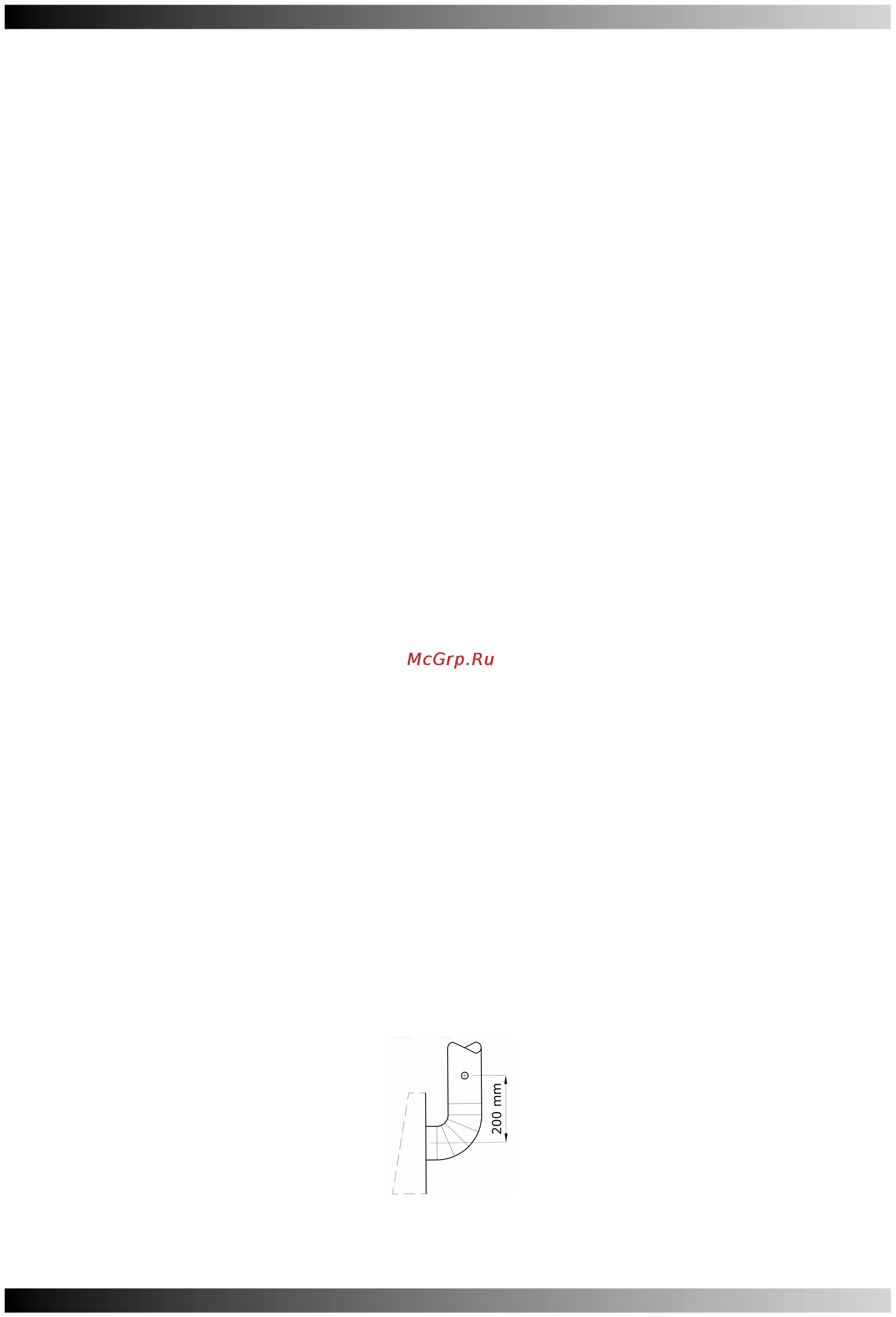

Датчики для контроля за разложением продуктов горения и температуры дымов должны быть
позиционированы в соответствии с указаниями Рис. 2.
При завершении испытаний отверстие, сделанное для установки датчиков, должно быть закупорено
посредством материала, гарантирующего герметичность трубы и устойчивого к высоким температурам.
