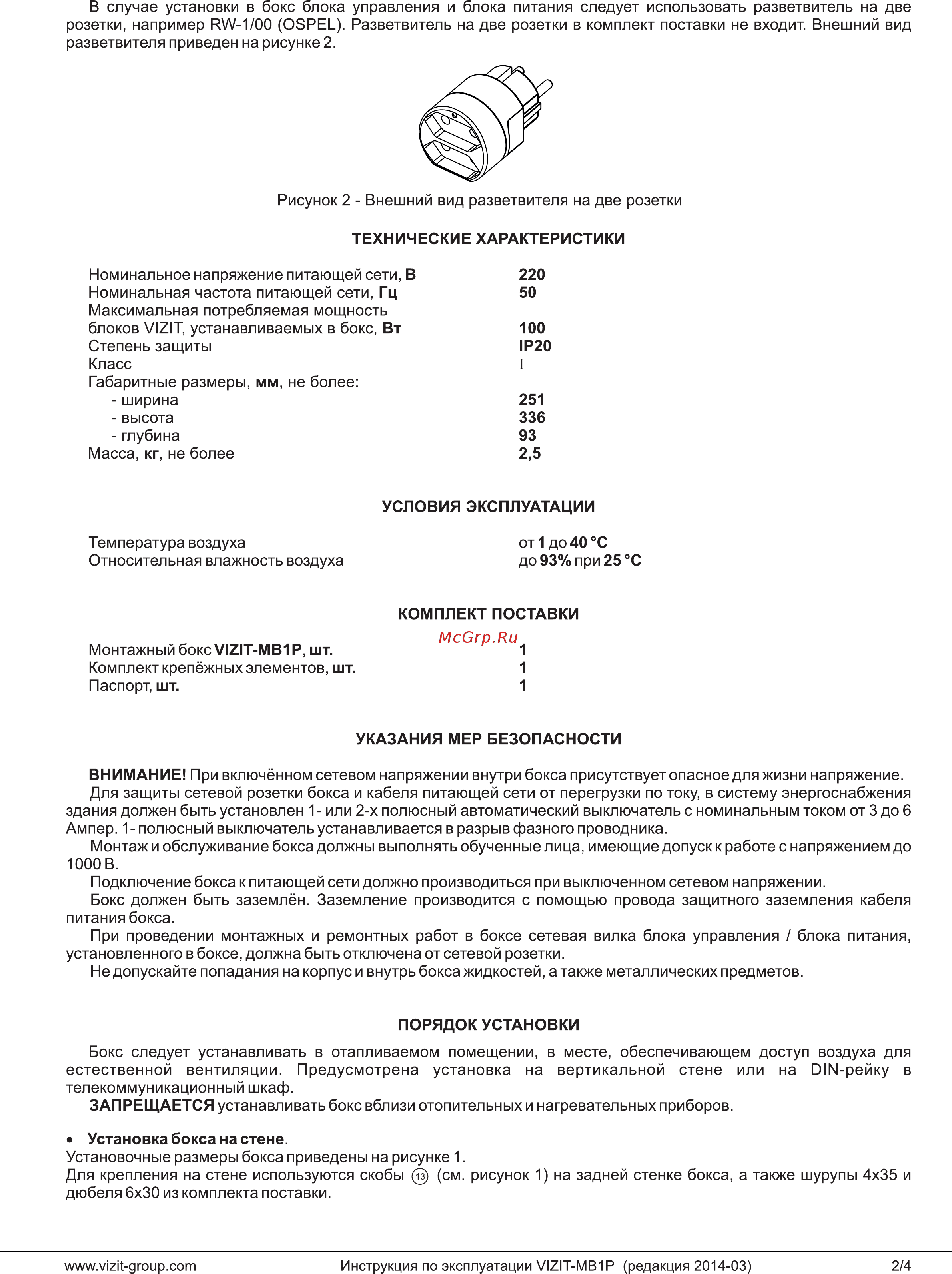

В случае установки в бокс блока управления и блока питания следует использовать разветвитель на две розетки например RW 1 00 ОБРЕБ Разветвитель на две розетки в комплект поставки не входит Внешний вид разветвителя приведен на рисунке 2 Рисунок 2 Внешний вид разветвителя на две розетки ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питающей сети В Номинальная частота питающей сети Гц Максимальная потребляемая мощность блоков VIZIT устанавливаемых в бокс Вт Степень защиты Класс Габаритные размеры мм не более ширина высота глубина Масса кг не более 220 50 100 IP20 I 251 336 93 2 5 УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура воздуха Относительная влажность воздуха от 1 до 40 C до 93 при 25 C КОМПЛЕКТ ПОСТАВКИ Монтажный бокс VIZIT MB1P шт Комплект крепёжных элементов шт Паспорт шт 1 1 1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ВНИМАНИЕ При включённом сетевом напряжении внутри бокса присутствует опасное для жизни напряжение Для защиты сетевой розетки бокса и кабеля питающей сети от перегрузки по току в систему энергоснабжения здания должен быть установлен 1 или 2 х полюсный автоматический выключатель с номинальным током от 3 до 6 Ампер 1 полюсный выключатель устанавливается в разрыв фазного проводника Монтаж и обслуживание бокса должны выполнять обученные лица имеющие допуск к работе с напряжением до 1000 В Подключение бокса к питающей сети должно производиться при выключенном сетевом напряжении Бокс должен быть заземлён Заземление производится с помощью провода защитного заземления кабеля питания бокса При проведении монтажных и ремонтных работ в боксе сетевая вилка блока управления блока питания установленного в боксе должна быть отключена от сетевой розетки Не допускайте попадания на корпус и внутрь бокса жидкостей а также металлических предметов ПОРЯДОК УСТАНОВКИ Бокс следует устанавливать в отапливаемом помещении в месте обеспечивающем доступ воздуха для естественной вентиляции Предусмотрена установка на вертикальной стене или на О1Ы рейку в телекоммуникационный шкаф ЗАПРЕЩАЕТСЯ устанавливать бокс вблизи отопительных и нагревательных приборов Установка бокса на стене Установочные размеры бокса приведены на рисунке 1 Для крепления на стене используются скобы см рисунок 1 на задней стенке бокса а также шурупы 4x35 и дюбеля 6x30 из комплекта поставки www vizit group com Инструкция по эксплуатации VIZIT MB1P редакция 2014 03 2 4
