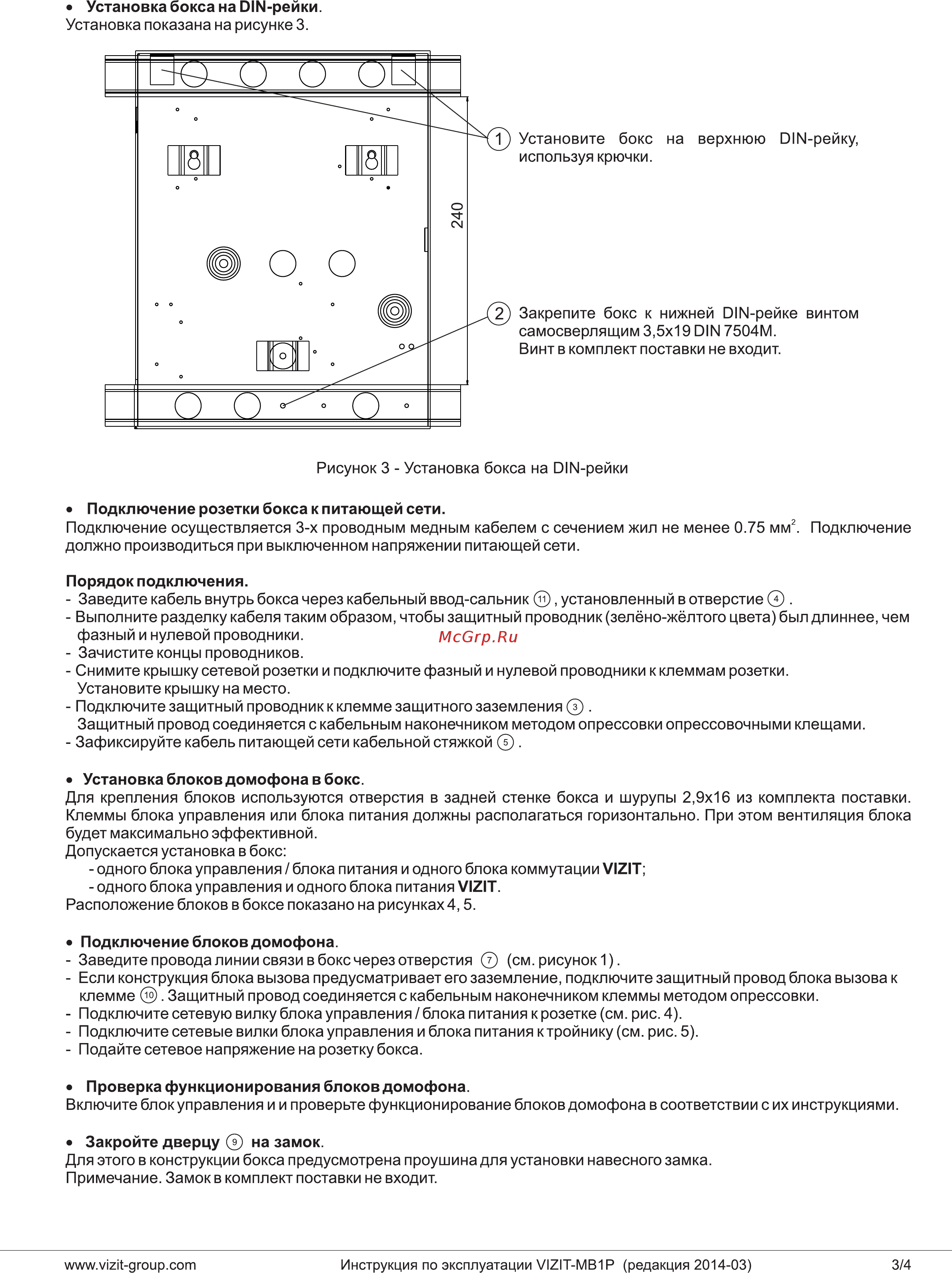

Установка бокса на DIN рейки Установка показана на рисунке 3 Установите бокс на верхнюю DIN рейку используя крючки Закрепите бокс к нижней DIN рейке винтом самосверлящим 3 5x19 DIN 7504М Винт в комплект поставки не входит Рисунок 3 Установка бокса на DIN рейки Подключение розетки бокса к питающей сети Подключение осуществляется 3 х проводным медным кабелем с сечением жил не менее 0 75 мм2 Подключение должно производиться при выключенном напряжении питающей сети Порядок подключения Заведите кабель внутрь бокса через кабельный ввод сальник установленный в отверстие Выполните разделку кабеля таким образом чтобы защитный проводник зелёно жёлтого цвета был длиннее чем фазный и нулевой проводники Зачистите концы проводников Снимите крышку сетевой розетки и подключите фазный и нулевой проводники к клеммам розетки Установите крышку на место Подключите защитный проводник к клемме защитного заземления Защитный провод соединяется с кабельным наконечником методом опрессовки опрессовочными клещами Зафиксируйте кабель питающей сети кабельной стяжкой Установкаблоков домофона в бокс Для крепления блоков используются отверстия в задней стенке бокса и шурупы 2 9x16 из комплекта поставки Клеммы блока управления или блока питания должны располагаться горизонтально При этом вентиляция блока будет максимально эффективной Допускается установка в бокс одного блока управления блока питания и одного блока коммутации VIZIT одного блока управления и одного блока питания VIZIT Расположение блоков в боксе показано на рисунках 4 5 Подключение блоков домофона Заведите провода линии связи в бокс через отверстия см рисунок 1 Если конструкция блока вызова предусматривает его заземление подключите защитный провод блока вызова к клемме Защитный провод соединяется с кабельным наконечником клеммы методом опрессовки Подключите сетевую вилку блока управления блока питания к розетке см рис 4 Подключите сетевые вилки блока управления и блока питания ктройнику см рис 5 Подайте сетевое напряжение на розетку бокса Проверка функционирования блоков домофона Включите блок управления и и проверьте функционирование блоков домофона в соответствии с их инструкциями Закройте дверцу на замок Для этого в конструкции бокса предусмотрена проушина для установки навесного замка Примечание Замок в комплект поставки не входит www vizit group com Инструкция по эксплуатации VIZIT MB1P редакция 2014 03 3 4
