М и н и м а л ь н ы й у р о в е н ь

т о п л и в а в б а к е

М а к с и м а л ь н ы й у р о в е н ь

в х о д н о г о п а т р у б к а н а г р е в а т е л я

П р е д п о ч т и т е л ь н о е

п о л о ж е н и е н а с о с а

а – высота всасывания до 700 мм; b – высота напора между топливным насосом и

нагревателем, до 1500 мм.

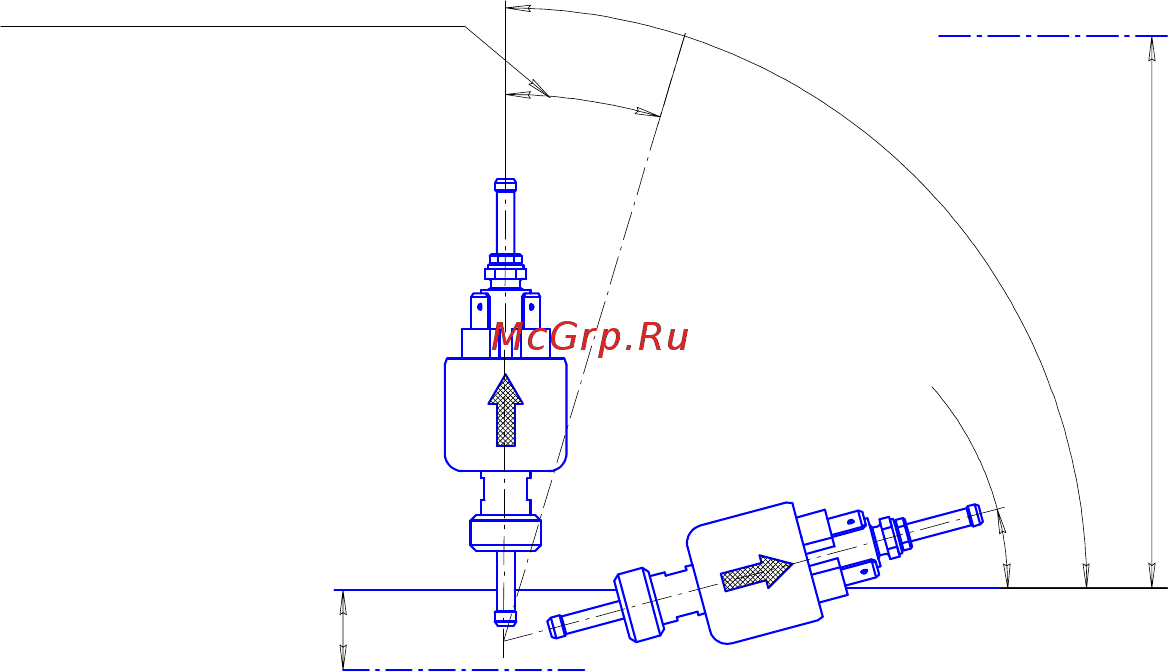

Рис. 8- Допустимое монтажное положение топливного насоса

8.4.2 Забор топлива из бака автомобиля с помощью топливозаборника ( топ-

ливозаборник поставляется по спецзаказу).

Топливозаборник монтируется в топливный бак согласно рис.9 а). Установку

специальной шайбы с топливозаборником в отверстие бака производить согласно

рис 9 б). При монтаже топливопровода от топливозаборника до нагревателя необхо-

димо руководствоваться рис. 10.

Внимание!!! 1 Забор топлива из бака автомобиля с помощью тобливозаборника

менее предпочтительный по причине невозможности смешивания топлива со-

гласно таблице 5 и обеспечения чистоты топлива.

2 При изготовлении отверстия в топливном баке необходимо вы-

полнять требования техники безопасности по работе с емкостью, которая за-

полнялась горючим и взрывоопасным топливом.
