6 Назначение пульта управления

Пульт управления (пульт) предназначен для управления работой отопителя.

Пульт предназначен для:

а) запуска и остановки отопителя в ручном режиме;

б) изменения в ручном режиме работы отопителя (теплопроизводительности

или температуры обогрева, если установлен датчик температуры);

в) определения состояния отопителя по светодиоду (работает, не работает или

мигает по причине возникновения неисправности ).

На лицевой панели пульта расположены ручка переключателя (поз.1) и свето-

диод (поз.2 см. рис 1).

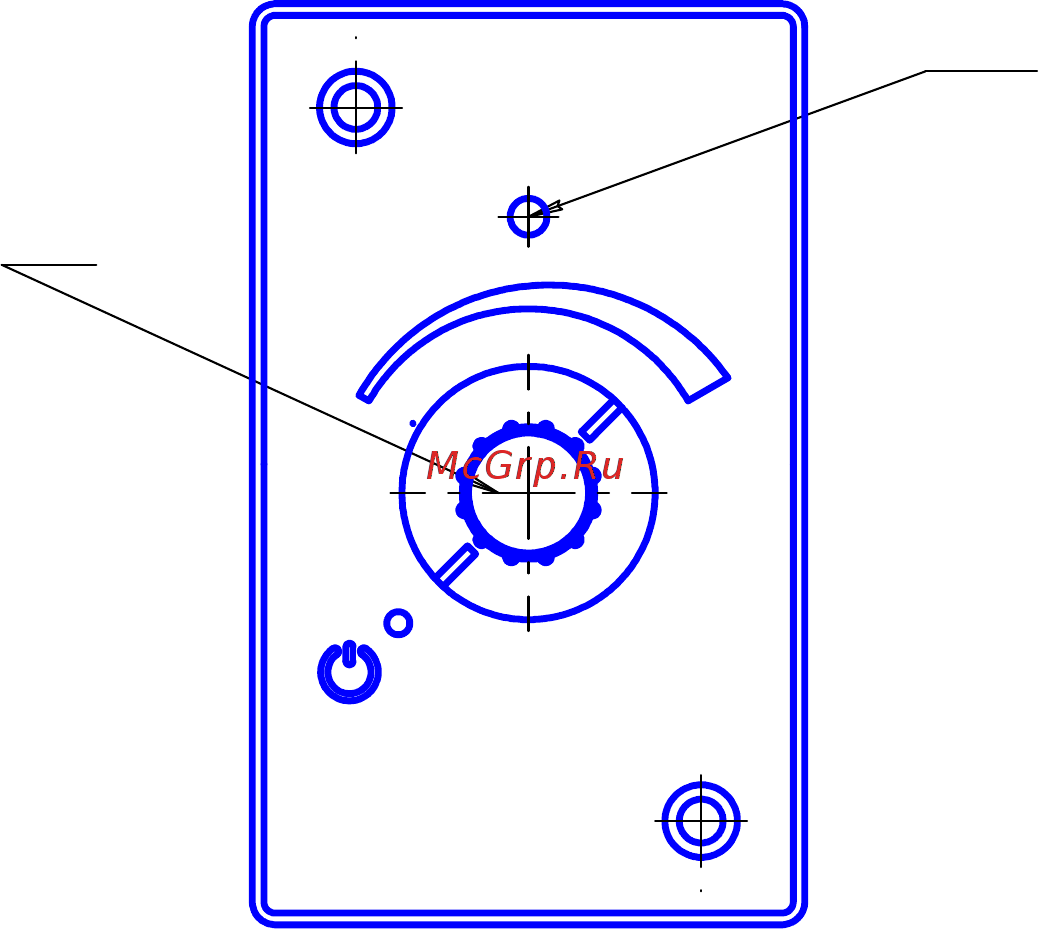

Рис.1- Пульт управления

Ручка переключателя предназначена для выполнения следующих команд:

- при установке ручки переключателя в крайнее левое положение (после щелчка)

отопитель выключен;

- при повороте по часовой стрелке после щелчка отопитель включится на режим

обогрева.

В зависимости от положения ручки отопитель ПЛАНАР–8Д–12

будет работать с теплопроизводительностью в пределах от 2 до 6 кВт, а

ПЛАНАР–8Д–24 будет работать с теплопроизводительностью в пределах

от 2 до 8 кВт. При установленном датчике ручкой можно установить температуру в

кабине в интервале от 15°С до 30°С .

Светодиод поз.2 показывает состояние отопителя:

- светится красным цветом – режим обогрева или режим вентиляции в начале и в

конце работы отопителя;

- мигает красным цветом - при неисправности (аварии). Количество миганий после

паузы соответствует коду неисправности (см. таблицу 6);

- не светится - при неработающем отопителе.
